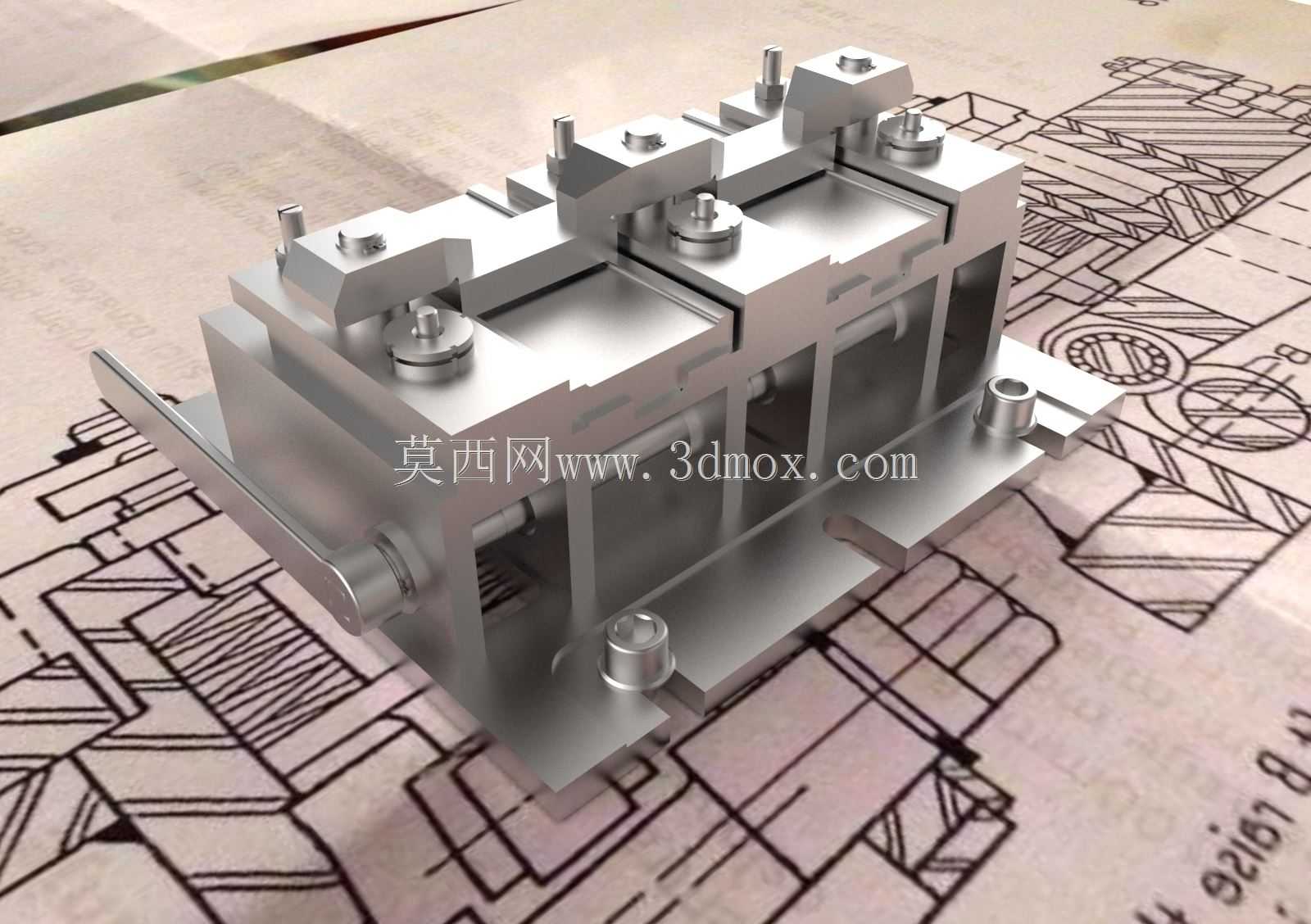

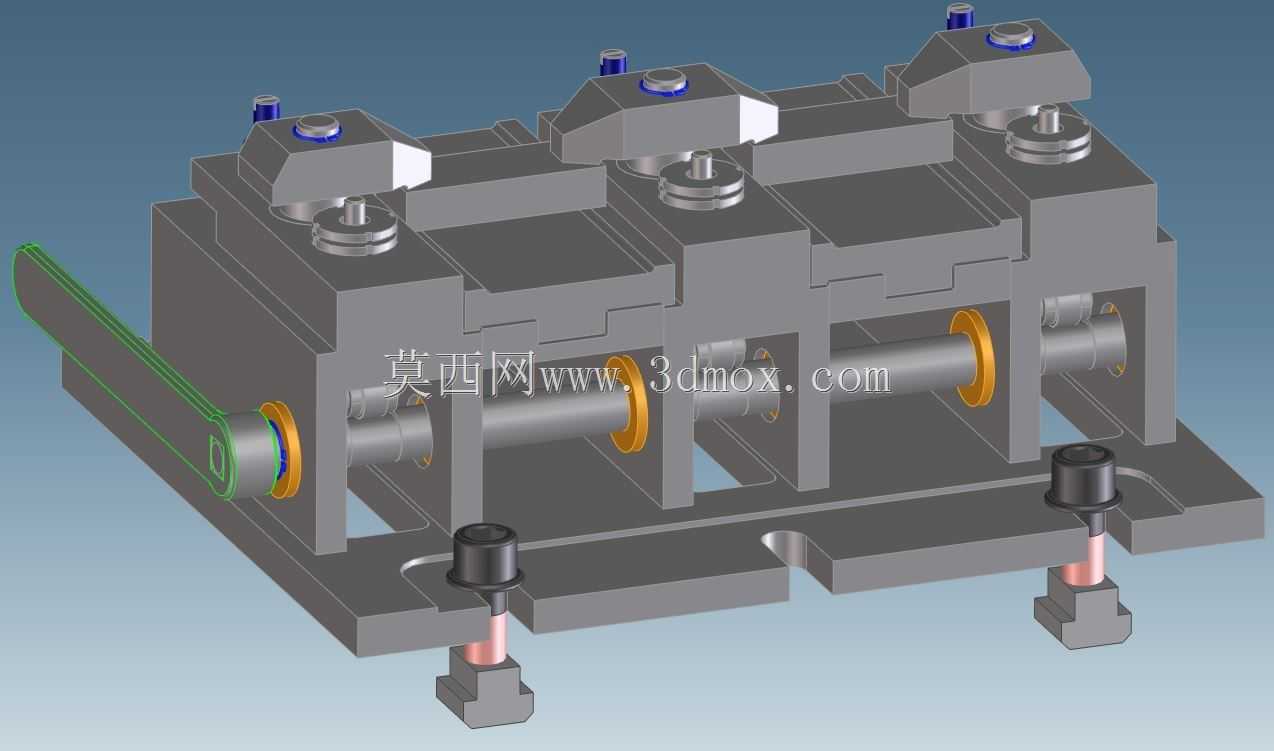

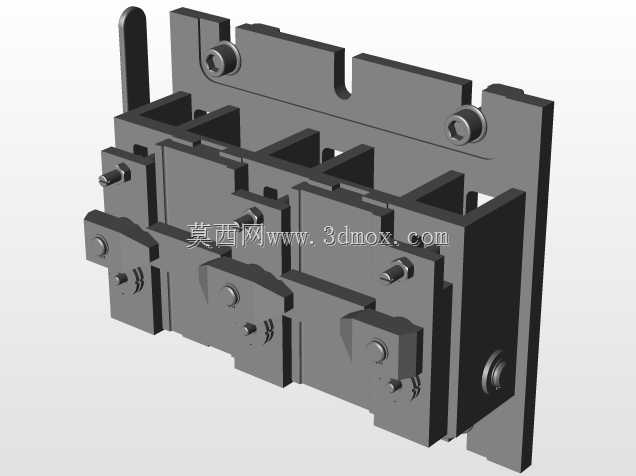

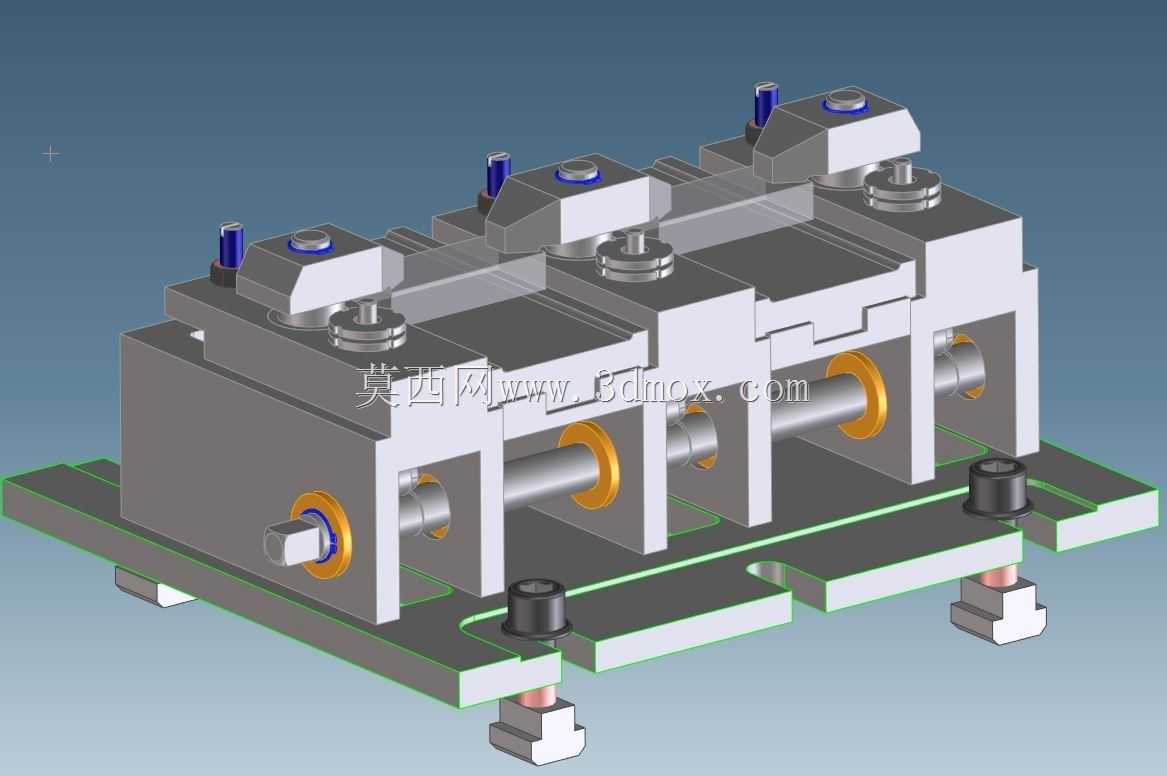

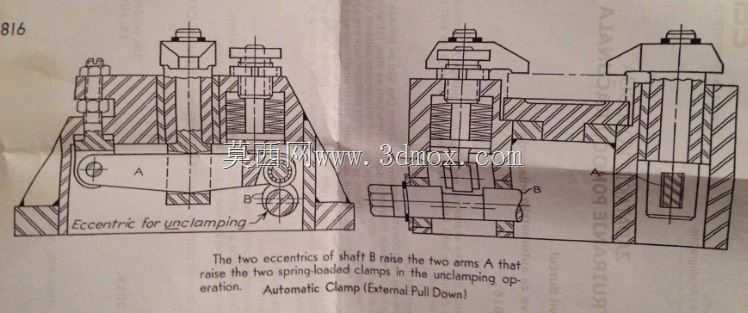

多孔同步压紧式钻孔加工紧固夹具

在批量钻削加工场景中，工件装夹的同轴度误差、压紧力不均问题，一直是影响孔位精度、加工效率的核心因素，这套多孔同步压紧式钻孔紧固夹具，正是针对中小尺寸板类、块类零件的钻孔工序需求设计。从实际应用场景来看，它适配普通台钻、立式钻床的工作台安装，可同时完成多件同规格零件的装夹定位，也能对单块异形零件实现多点位同步压紧，避免单点压紧带来的工件翘曲、钻孔偏斜问题。夹具主体采用分体式基座设计，基座上预留多组平行T型槽，可根据待加工零件的外形尺寸、钻孔位置灵活调整压紧组件的安装位置，无需额外制作定制化垫板，适配的零件厚度范围覆盖5mm至60mm，安装边界可覆盖300mm×200mm的工作台有效区域，无需对现有钻床工作台做改造即可直接固定。设计过程中优先考虑了压紧力的均匀传递，每一组压紧单元都采用螺旋压紧结构，压头底部镶嵌防滑硬质合金垫片，既可以避免压紧过程中压伤工件表面，也能在钻削轴向力作用下防止工件移位，侧边设置的快速锁紧手柄，可在装夹时快速推动侧定位块抵紧工件基准面，减少单件装夹的辅助时间。整套夹具的导向基准与基座底面的平行度控制在0.02mm以内，压紧组件的滑动导轨面做了淬硬处理，长期使用下的磨损量可控制在常规工装的三分之一，针对钻削过程中产生的切屑，基座表面设计了倾斜排屑坡面，切屑可顺着坡面自然滑落至工作台排屑槽，不会堆积在定位面内影响装夹精度。不同于常规的平口钳只能实现单点或双侧压紧，这套夹具的多组压紧单元可独立调整压紧高度，针对带台阶面、异形轮廓的待加工零件，也能实现每个压紧点的贴合压紧，不会出现局部悬空导致的钻孔振刀问题，在实际批量加工测试中，使用这套夹具装夹的零件，孔位位置度偏差可稳定控制在0.05mm以内，单件装夹时间比传统螺栓压板装夹缩短60%以上，尤其适合小型机械加工车间的中小批量钻孔工序使用，也可作为钳工划线、钻孔工序的通用工装使用，无需频繁更换装夹工具即可适配不同外形的零件加工需求。
