机器人竞赛RoboRio安装固定支架组件

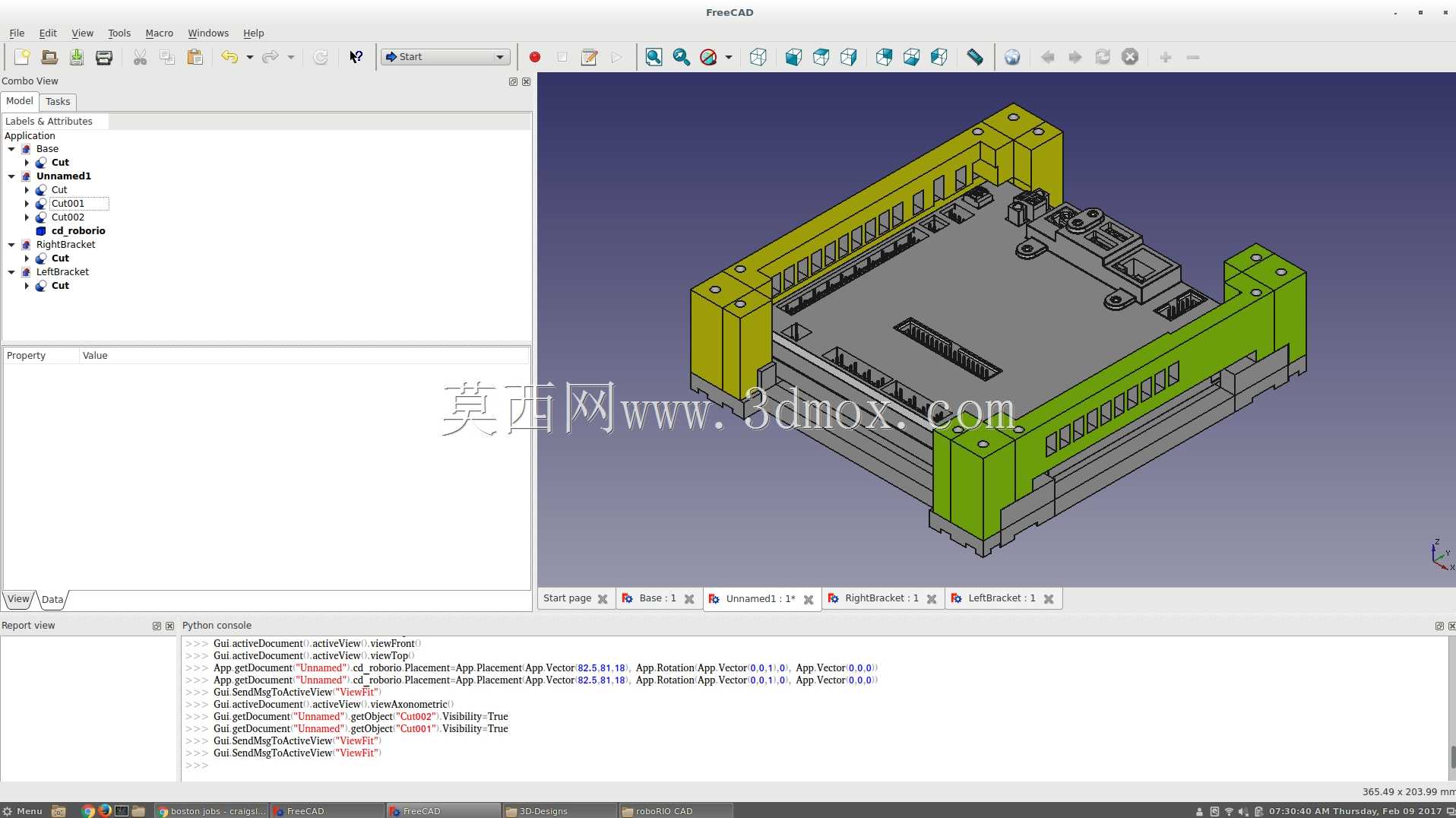

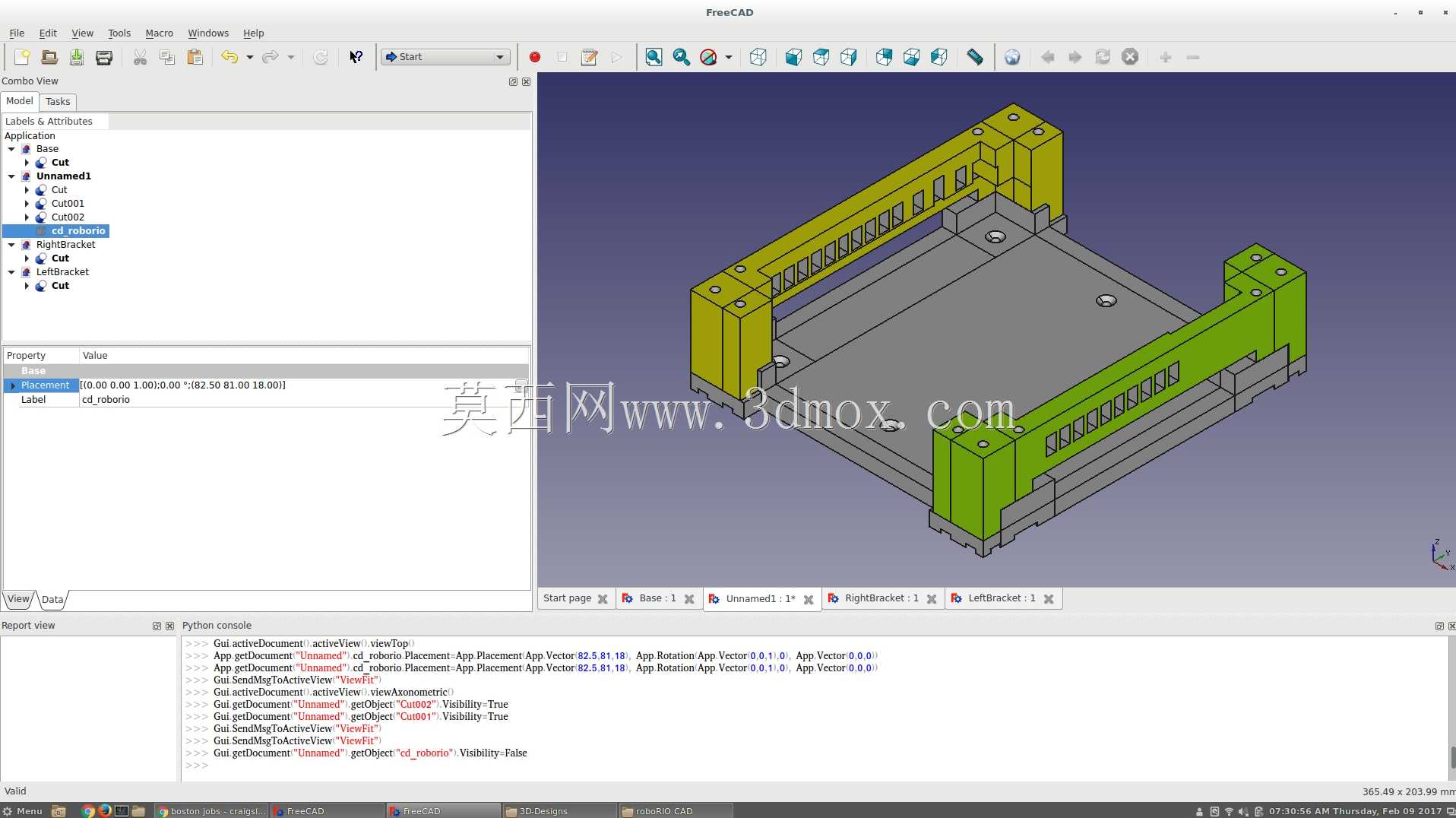

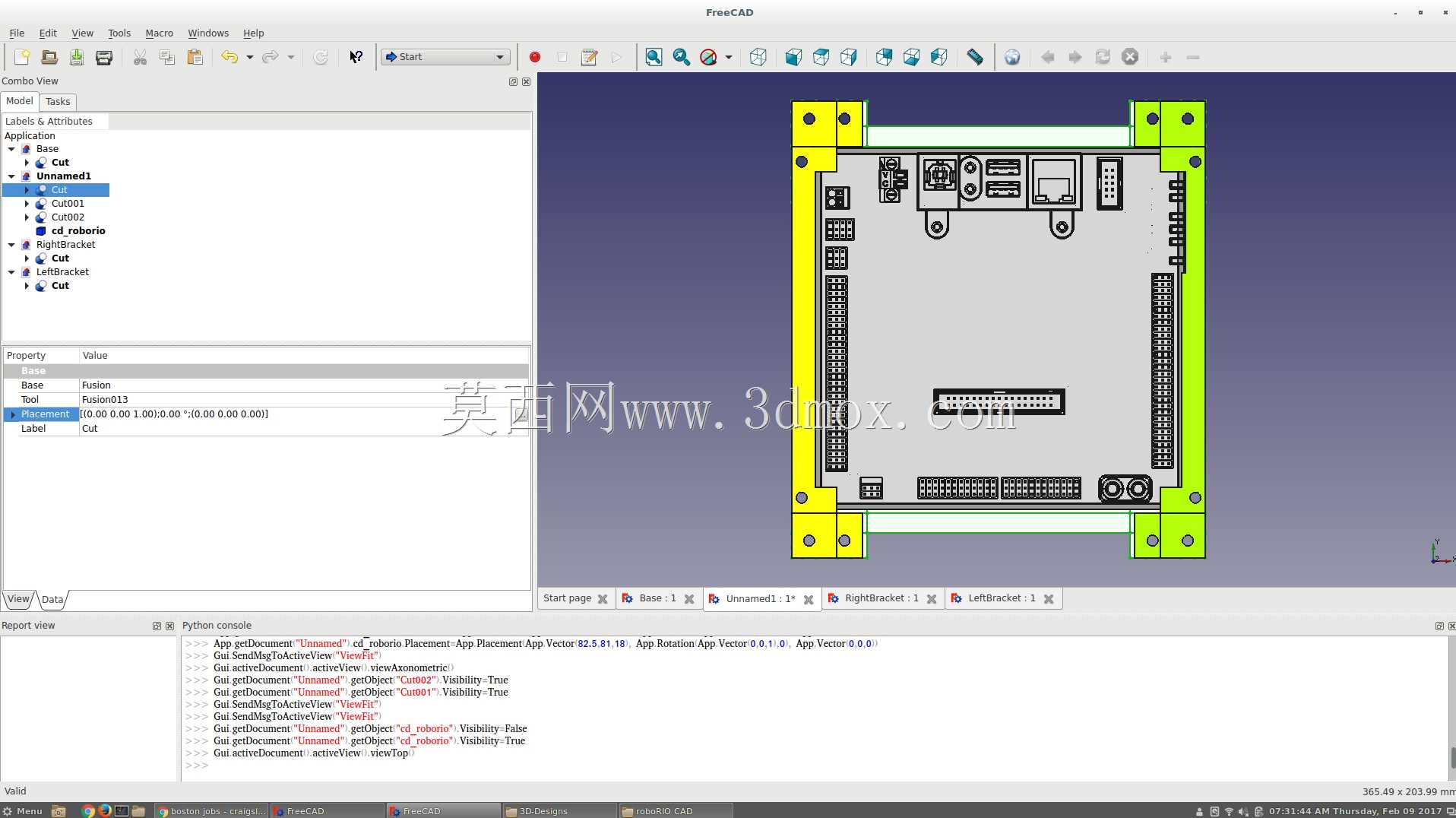

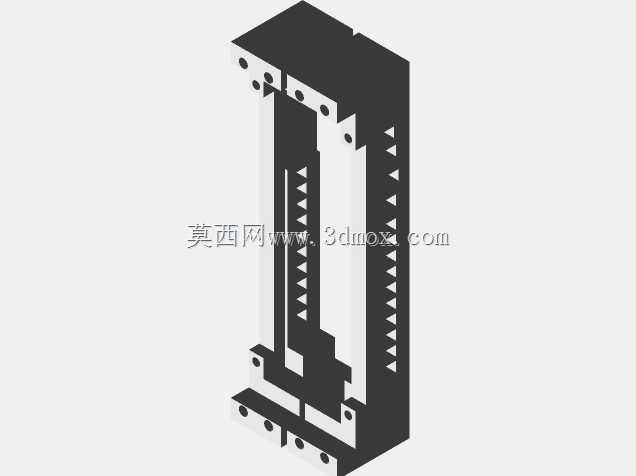

这套安装结构主要面向青少年机器人竞赛场景下的核心控制器部署需求，针对RoboRio控制器在竞赛机器人上的安装痛点做了针对性结构优化。日常备赛过程中，不少参赛队伍会遇到控制器固定不稳、布线杂乱排查困难、控制器损坏后拆卸更换耗时过长影响调试进度的问题，这套结构正是围绕这些实际赛场与备赛痛点设计。整套结构分为三个功能模块，分别承担控制器承托、边角防护、走线约束的作用，承托板采用与控制器安装孔位完全匹配的定位设计，安装时无需额外打孔适配，直接对准孔位拧入紧固件即可完成控制器的初步固定。四个边角的固定支架采用亮黄色工程塑料材质加工，既能够在机器人发生碰撞时吸收部分冲击能量，避免控制器边角受撞击损坏，也预留了统一的安装孔位，可直接固定在机器人的铝型材框架上，适配竞赛场景下常用的2020、3030系列铝型材安装间距。走线约束结构分布在承托板的侧边位置，预留了多个走线槽与扎带固定孔，能够将控制器引出的电源线、信号线、编码器线分别梳理固定，避免机器人运动过程中线缆晃动拉扯接口导致接触不良，也能减少线缆与其他运动部件的干涉风险。设计过程中特意做了快拆结构优化，不需要完全拆卸整套安装架，仅需拧下控制器与承托板连接的四颗紧固件，即可将控制器从架体中取出，方便队伍在多台备赛机器人之间轮换使用同一台控制器，降低备赛硬件成本。安装边界方面，整套结构的外轮廓尺寸完全围绕RoboRio控制器的外形设计，向外延伸的固定边宽度控制在15mm以内，不会过多占用机器人上部的安装空间，底部预留了3mm的悬空间隙，既能够避免控制器底部与安装基板直接接触造成的短路风险，也能给控制器底部预留一定的散热空间，长时间高负载运行时不会因为散热不畅导致控制器宕机。边角支架的安装孔采用长圆孔设计，允许有±2mm的安装位置调整量，能够适配不同队伍框架搭建时的尺寸误差，不需要对铝型材框架做二次加工即可完成装配。
