驱动电机混合支柱连接夹头结构设计

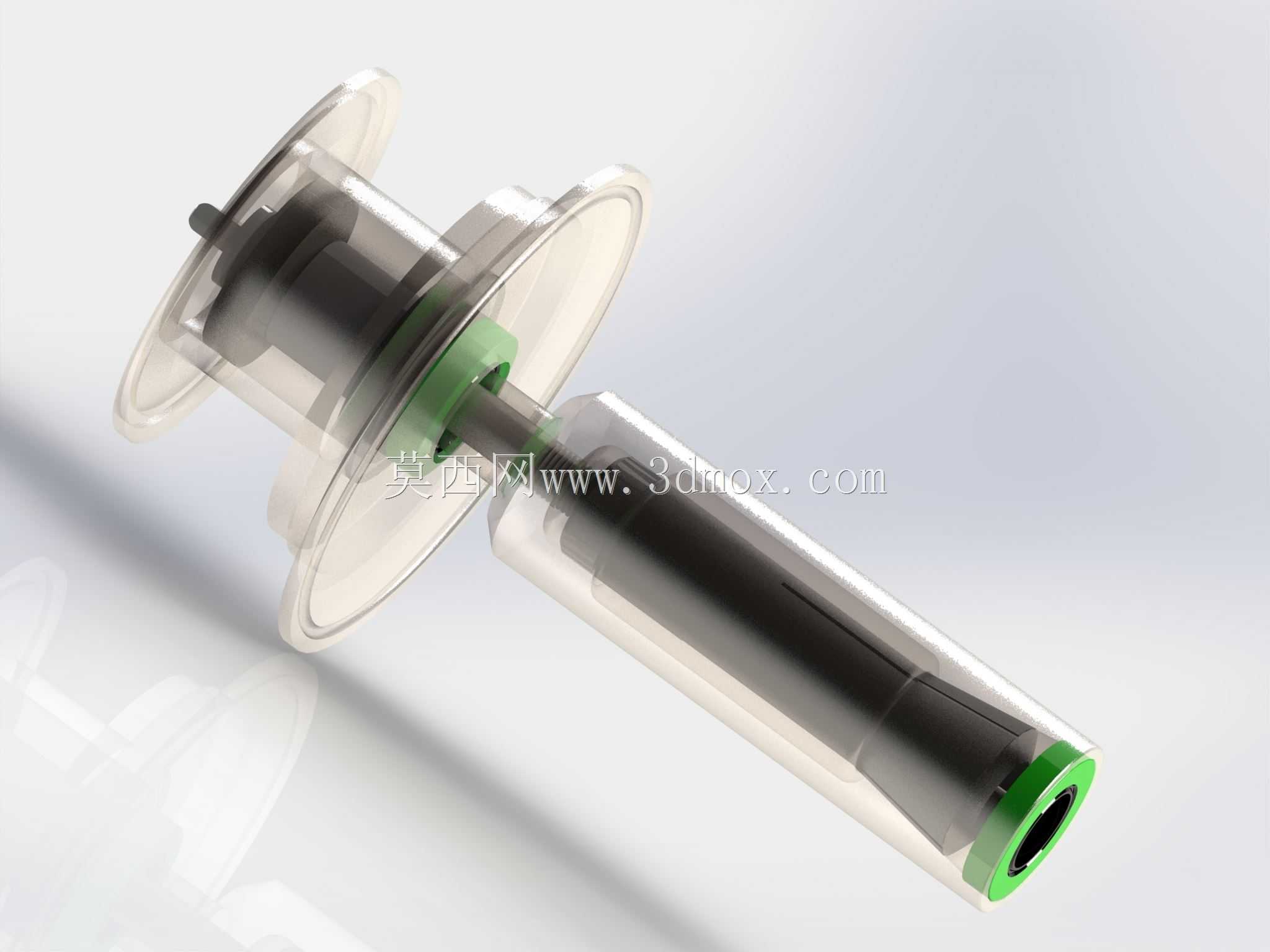

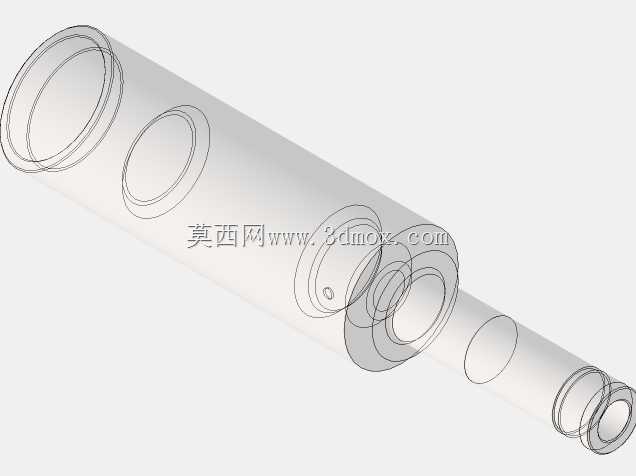

该夹头结构主要应用于小型驱动轴系的动力传递场景，常见于实验室小型搅拌设备、精密输送辊组、台式旋转工装的动力输入端，负责将混合材质的支撑支柱与驱动电机输出轴形成可靠的刚性连接，抵消轴系运转过程中产生的径向跳动与轴向窜动，避免动力传递过程中出现打滑、偏摆问题。从结构设计逻辑来看，整体采用同轴嵌套式布局，外部设置透明防护外罩，既可以直观观察内部夹头的锁紧状态，也能避免运转过程中异物卷入传动间隙，两端的法兰式限位盘可以精准限定夹头在支柱上的安装位置，防止长期运转后出现轴向位移。夹头内部采用锥面锁紧结构，与电机输出轴配合时，通过端部的绿色锁紧环推动锥套径向收缩，可适配一定公差范围内的轴径尺寸，无需额外加工定制连接轴套，降低了现场装配的适配成本。安装边界方面，整体轴向长度适配常规小型驱动电机的输出轴伸出长度，径向最大尺寸不超过两端防护法兰的外圆直径，安装时无需对原有设备的安装面板做额外扩孔加工，可直接替换原有同规格的刚性联轴器，适配性较强。在功能特性上，该夹头兼顾了定心精度与装拆便捷性，锥面配合的结构可以保证支柱与电机轴的同轴度控制在较小公差范围内，减少高速运转时的动不平衡量，同时透明外罩采用可拆卸式设计，日常维护时无需完全拆解整个传动链，即可检查内部锁紧件的磨损情况。设计过程中充分考虑了不同材质支柱的连接需求，夹头与支柱接触的内壁设置有防滑贴合面，无论是金属材质还是工程塑料材质的混合支柱，都能形成足够的锁紧摩擦力，避免传动过程中出现相对转动。夹头的中间过渡段做了等直径设计，可根据实际安装需求加装磁环、编码盘等检测元件，无需额外拓展安装空间，适配带转速检测、位置反馈的驱动场景。端部的锁紧环采用快拧式结构，无需专用工具即可完成夹头的松紧调节，方便现场快速调整支柱的伸入长度，适配不同行程的传动需求。整体结构没有冗余的复杂零件，所有配合面均采用常规机加工工艺即可实现，加工成本可控，适合小批量设备配套使用。
