船用嵌入式带链防水加注口座结构

该结构主要应用于小型船舶、户外移动设备的箱体类部件上，作为流体加注的预留接口使用，常见于游艇淡水舱、燃油箱、户外工程设备储液舱的侧壁或顶面安装位，用来替代传统外露式加注口，避免突出结构在人员通行、设备转运过程中发生磕碰，同时解决户外工况下灰尘、溅水进入加注管路造成介质污染的问题。

设计上采用法兰盘嵌入式安装逻辑，上部法兰为圆盘式带安装孔结构，安装时法兰面与安装基体表面齐平，通过三个均布的沉头孔完成与基体的螺丝固定，安装后主体管段嵌入基体内部，不会突出安装面造成干涉。下部管段为等径直筒结构，外壁预留管路对接余量，可直接插接软管或通过卡箍与硬管连接，适配不同管径的加注管路需求，管段长度根据常规舱壁厚度设计，可满足10-25mm厚度的安装基体使用，无需额外裁切调整。

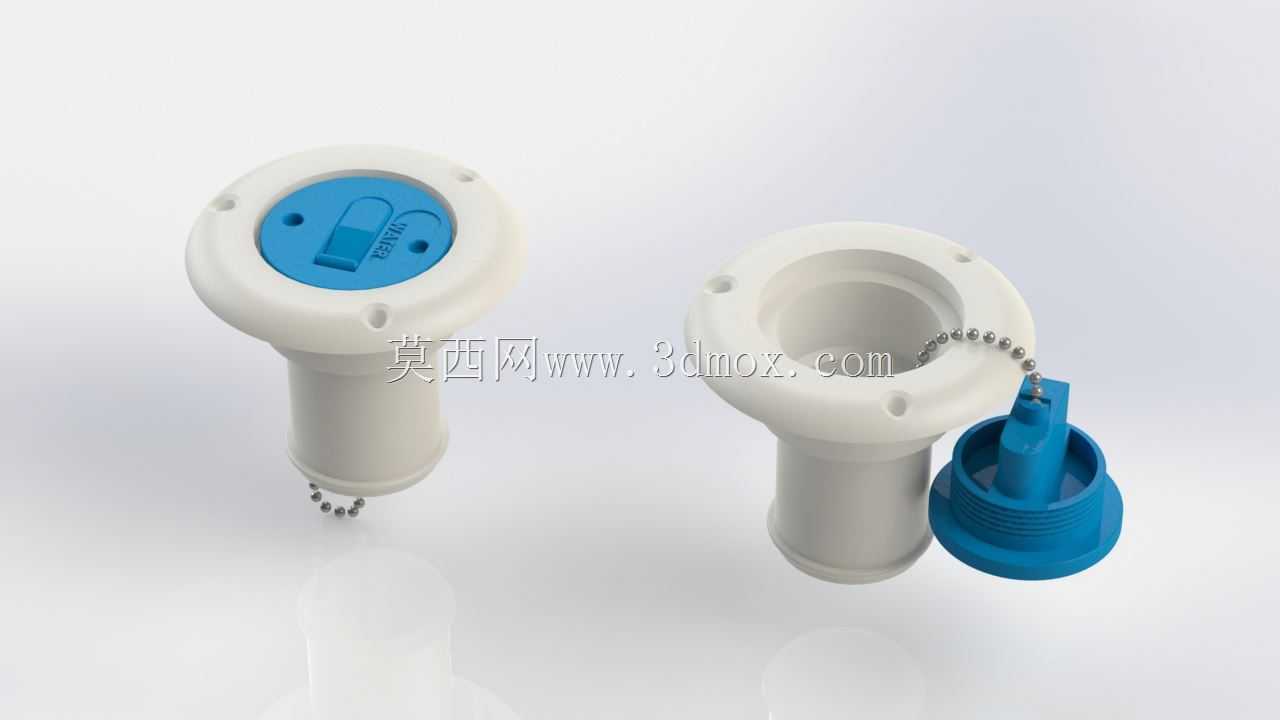

配套的密封盖采用旋拧式锁紧结构，盖体与座体之间通过细珠金属链条连接，避免开盖后盖子脱落遗失，链条两端分别固定在座体法兰侧孔与盖体侧部挂点，长度满足开盖后旋拧操作的活动余量，不会出现拉扯干涉。盖体内侧设置多道环形密封筋，与座体上口的内锥面配合压紧后，可实现IP65级别的防水防尘效果，应对户外溅水、扬尘工况时不会出现渗漏进灰的问题。盖体顶部设置一字型拧动槽，可通过通用工具或硬币完成旋拧操作，无需专用工装，日常加注操作便捷。

座体主体采用耐腐工程塑料材质，适配淡水、轻质燃油等常规介质的接触需求，不会出现锈蚀问题，蓝色盖体与白色座体的配色区分，可在安装后快速识别加注口位置，避免与其他接口混淆。法兰盘边缘做圆角过渡处理，安装后与基体表面衔接顺滑，无尖锐棱角，避免人员剐蹭受伤。座体内腔为光滑直通孔，无多余凸台结构，加注时流体阻力小，不会出现残留积液的问题，日常维护时可直接通过通孔完成管路疏通，无需拆解整个座体。

安装边界上，法兰盘外径为72mm，安装时需在基体上开设直径50mm的通孔，三个安装孔分布在直径62mm的节圆上，沉头孔适配M4规格的沉头螺丝，安装后法兰面与基体表面的高度差不超过1mm，保证外观齐整。下部管段外径为48mm，嵌入基体内部的长度为65mm，安装时需保证基体后侧预留足够的管路对接空间，避免管段末端与舱内部件发生干涉。
