圆柱形电池组拼接式固定夹结构设计

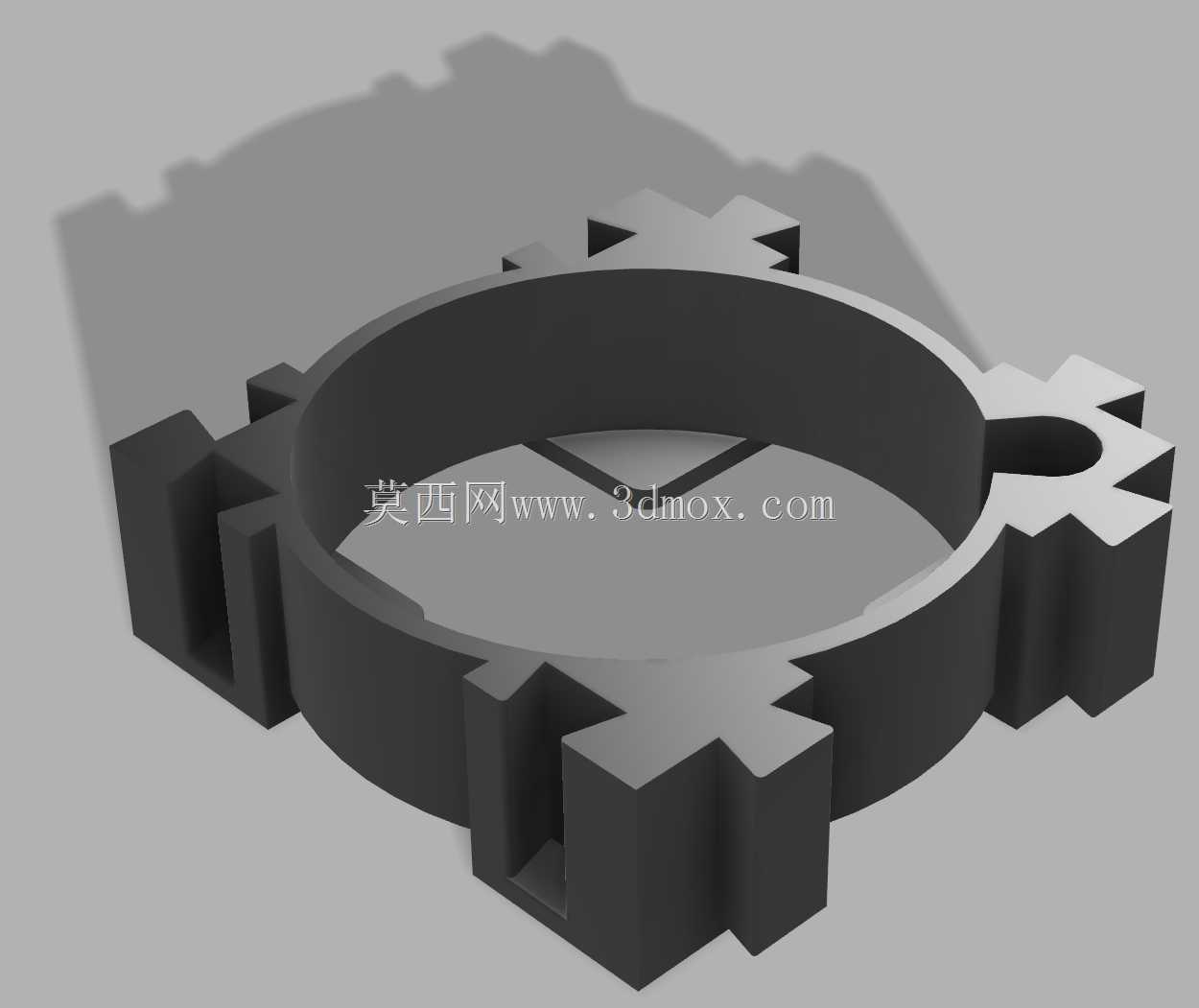

在储能模组、便携动力包、小型后备电源这类采用圆柱电芯的产品装配环节，电芯的径向固定与轴向限位一直是结构设计里的细节痛点——单颗电芯如果缺乏可靠限位，在受振动、冲击工况下容易出现位移，连带拉扯极耳焊接点造成接触失效，甚至引发极耳错位短路的风险。这款参数化可调的电池夹，就是针对多规格圆柱电芯成组需求开发的拼接式固定结构，使用时将夹体卡装在电芯两端，即可实现单颗电芯的径向约束，同时依靠夹体外侧的拼接榫卯结构，可根据成组容量需求任意组合排布，适配不同串并联数的模组布局。设计时在夹体对应电芯极耳焊接的位置预留了专用凹槽，焊镍条可嵌入槽内完成焊接，凹槽的限位作用能避免镍条偏移搭接到相邻电芯壳体，从结构层面降低短路隐患。夹体内径采用参数化可调设计，可根据不同型号电芯的实际外径调整夹持尺寸，除了常规的18650、26650电芯，也能适配AA、AAA、C型、D型等不同规格的圆柱类电芯，甚至可以针对实际生产中电芯外径存在的微小公差做适配调整，夹体上设置的带伸缩余量的卡接接头，能在电芯圆周方向提供均匀的抱紧力，即便电芯外径存在小幅偏差，也能实现可靠固定，不会出现过紧压伤电芯壳体、过松松脱的问题。夹体上还预留了专用的通孔结构，可直接穿装温度传感器，让传感器探头能贴合电芯表面采集温度数据，无需额外在模组内增加传感器固定结构，简化了电池包的温度采样布线流程。从安装边界来看，夹体的外轮廓尺寸随适配电芯的外径参数联动变化，拼接时相邻夹体通过榫卯结构互锁，成组后整体结构的平面度一致性好，两端夹体的端面可作为模组的安装基准面，直接与电池包的端板、固定支架配合，不需要额外增加定位结构。这种拼接式的设计也降低了开模成本，不需要针对不同串并联数的模组单独开制整体式固定支架，只需调整参数生成对应尺寸的单颗夹体，即可通过拼接组合出不同规格的电芯固定架，适配小批量定制化电池包的生产需求，在便携储能产品、电动工具电池包、小型UPS后备电源的结构设计中都能适用。
