Fusion360渲染用带帆布贴花桌垫结构

　　在三维渲染作业的实际落地环节，很多从业者都会遇到渲染基底质感失真的问题，尤其是做桌面级产品的效果输出时，普通纯色平面无法还原真实工作台面的光影反馈，这款带帆布贴花的桌垫结构，就是针对这类渲染场景做的针对性设计，核心作用是给各类小型零部件、桌面设备的渲染输出提供符合真实物理特性的承载基底。

　　从实际应用场景来看，这款桌垫结构主要适配产品渲染、装配效果预览、小型工装展示这几类工作场景，不管是做消费级小产品的效果图输出，还是做机械小零件的装配验证展示，都能通过这个桌垫的质感衬托，让渲染出来的作品更贴近真实拍摄的效果，避免出现产品悬浮、光影生硬的问题。很多工程师在做渲染输出的时候，往往只关注主体产品的建模精度，忽略承载面的质感匹配，最后出来的效果图总是透着明显的CG感，这个桌垫结构就是从渲染底层逻辑出发，还原真实裁切垫的表面网格、边缘包边、帆布纹理的物理特性，让光影在接触面上的反射、漫反射都符合真实世界的物理规则。

　　设计思路上，这款桌垫没有做多余的冗余结构，整体以薄型平板为基础形态，边缘做了微小的圆角处理，模拟真实桌垫裁切后的软质边缘特性，表面的网格线采用内嵌式的纹理设计，不是后期贴图浮在表面的效果，能在不同角度的光照下呈现出和真实网格垫一致的明暗变化。配套的帆布贴花设计，是专门针对渲染引擎的材质调用逻辑做的适配，贴花层和基底垫做了分层处理，在渲染工作区中可以单独调整贴花的透明度、纹理凹凸参数，不需要重新修改基底模型的UV映射，就能快速调整出不同磨损程度、不同纹理清晰度的帆布质感。考虑到部分渲染引擎存在的贴图加载bug，设计时特意将贴花层设置为可独立插入的结构，就算渲染过程中出现画布隐藏的问题，也不需要重新调整整个模型的材质，只需要重新插入贴花图层就能快速恢复渲染效果，大幅减少渲染前的调试时间。

　　从安装边界和尺寸适配来看，这款桌垫的整体尺寸按照常规桌面渲染场景的常用比例设置，长宽比适配主流渲染画幅的构图需求，厚度控制在薄型垫的常规尺寸范围内，不会因为垫体过厚导致放置在上面的产品出现视角上的比例失调。垫体的表面平整度做了针对性的参数调整，既保留了软质桌垫轻微的表面起伏特性，又不会因为起伏过大导致放置的小型零件出现放置不稳、穿模的问题，不管是放置几厘米大小的机械小零件，还是放置小型消费电子类产品，都能保证接触面的贴合度符合真实物理状态。边缘的刻度标识做了浅浮雕式的结构处理，在侧光照射下能呈现出清晰的刻度阴影，不需要额外添加贴图就能还原真实裁切垫的刻度质感，同时刻度的尺寸比例严格按照公制单位的真实刻度设置，在渲染场景中还能作为临时的尺寸参照，快速判断放置产品的尺寸比例是否协调。

　　功能特性上，这款桌垫结构除了作为渲染承载面使用，还可以作为三维场景中的工作台面配件，搭配各类台钳、小型加工设备的模型共同组成完整的工作台场景，不需要额外调整材质参数就能直接融入场景。表面的网格纹理密度按照真实裁切垫的网格规格设置，在做小型零件的布局展示时，可以借助网格线快速对齐零件位置，让装配展示的排版更规整。贴花层的材质参数预设了帆布的漫反射、粗糙度、凹凸数值，导入到支持对应材质系统的渲染环境中，不需要重新调试材质参数就能直接渲染出真实的帆布纹理效果，对于需要快速出图的项目来说，能省下大量材质调试的时间。另外，整个垫体的模型面数做了优化处理，在保证边缘、纹理细节足够支撑近距离渲染的前提下，尽可能压缩了冗余面数，就算在大场景中调用这个模型，也不会出现卡顿、加载慢的问题，适配不同配置的硬件设备使用。

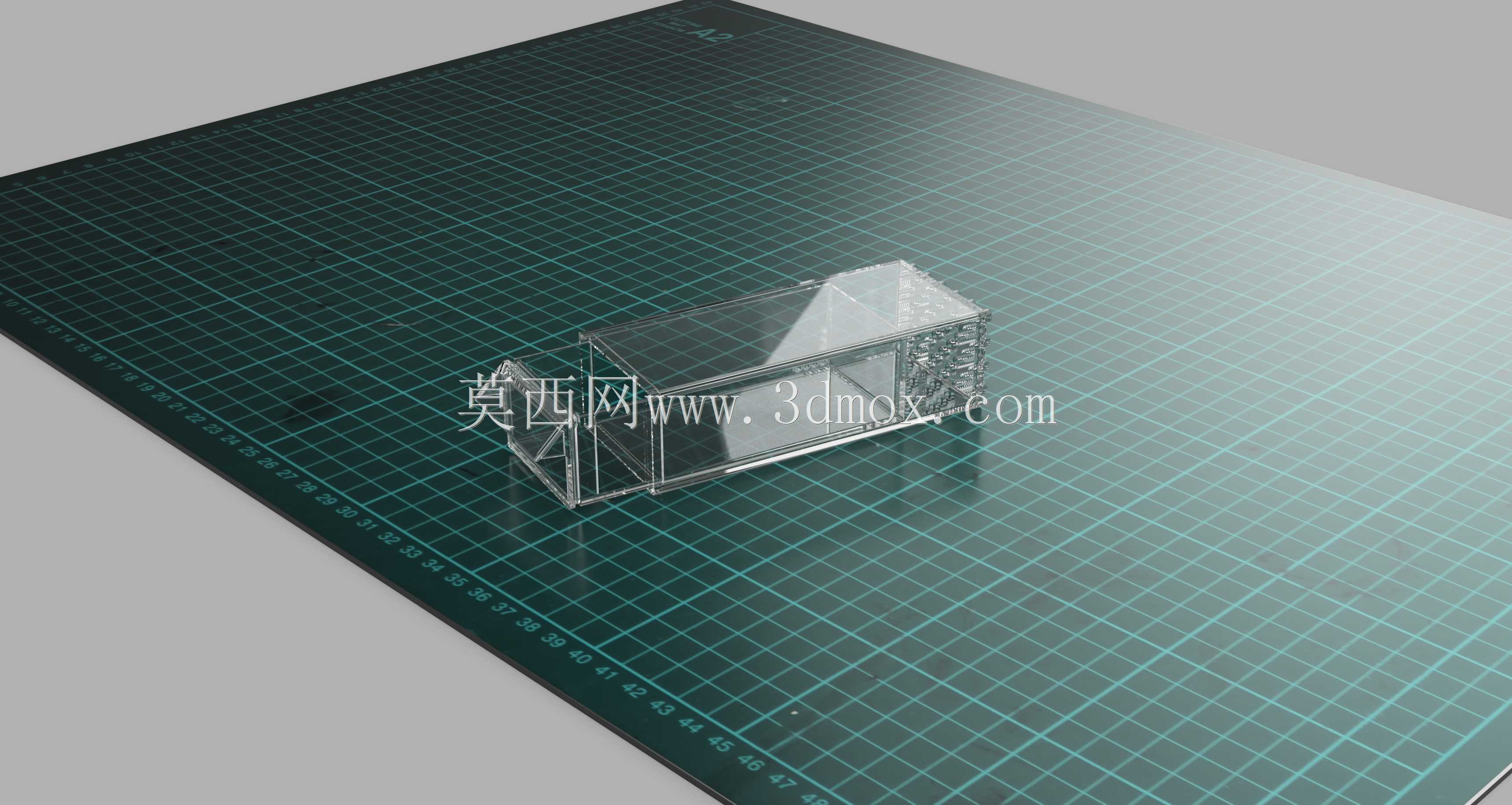

　　在实际的结构设计工作中，很多时候需要输出装配效果的预览图给协作部门确认方案，用这个桌垫作为承载基底渲染出来的图片，比用纯色平面渲染的图片更有真实感，能让非设计岗位的协作人员更直观地理解产品的实际尺寸和放置状态，减少沟通成本。尤其是做小型机械零件、3D打印件的效果展示时，绿底网格垫是行业内常用的展示背景，用这个模型渲染出来的效果和实际拍摄的实物照片几乎没有差别，完全可以替代实物拍摄的环节，在产品打样之前就能输出接近真实效果的展示图，提前推进项目的宣传、评审环节。
