参数化方形矩形鳍片散热器结构设计

　　在工业电控柜、功率模组、新能源储能变流单元以及桌面级数控设备的热管理环节，被动式风冷散热器始终承担着把发热器件表面热量快速传导并扩散到环境空气中的作用。这款方形与矩形兼容的鳍片式散热器，没有采用固定死尺寸的建模方式，而是把整机结构拆解为可联动调整的特征组，结构工程师在做功率器件热布局时，不需要从零拉伸基体、阵列鳍片，只需要在参数表中对应修改驱动尺寸，就能快速生成适配不同安装空间的散热结构。

　　从实际装机边界来看，散热器的核心约束集中在三个维度：一是与发热元件贴合的基座接触面，长宽尺寸需要覆盖功率管、整流桥或者半导体制冷片的安装面，基座厚度直接影响热传导的热容与均温能力，太薄会出现局部热点扩散不开，过厚则会挤占机箱内部高度、无谓增加整体重量；二是鳍片阵列的排布，鳍片数量、单片厚度、鳍片伸出基座的高度三者互相牵制，鳍片过密会让自然对流的空气流道被堵死，风扇强制送风时风阻陡增，鳍片过疏则总换热面积不足，热量无法及时带出；三是侧边与基座端部的预留距离，这部分结构要兼顾安装孔位、压条固定空间以及相邻元器件的安全间隙，不能为了堆换热面积把鳍片延伸到器件干涉区域。

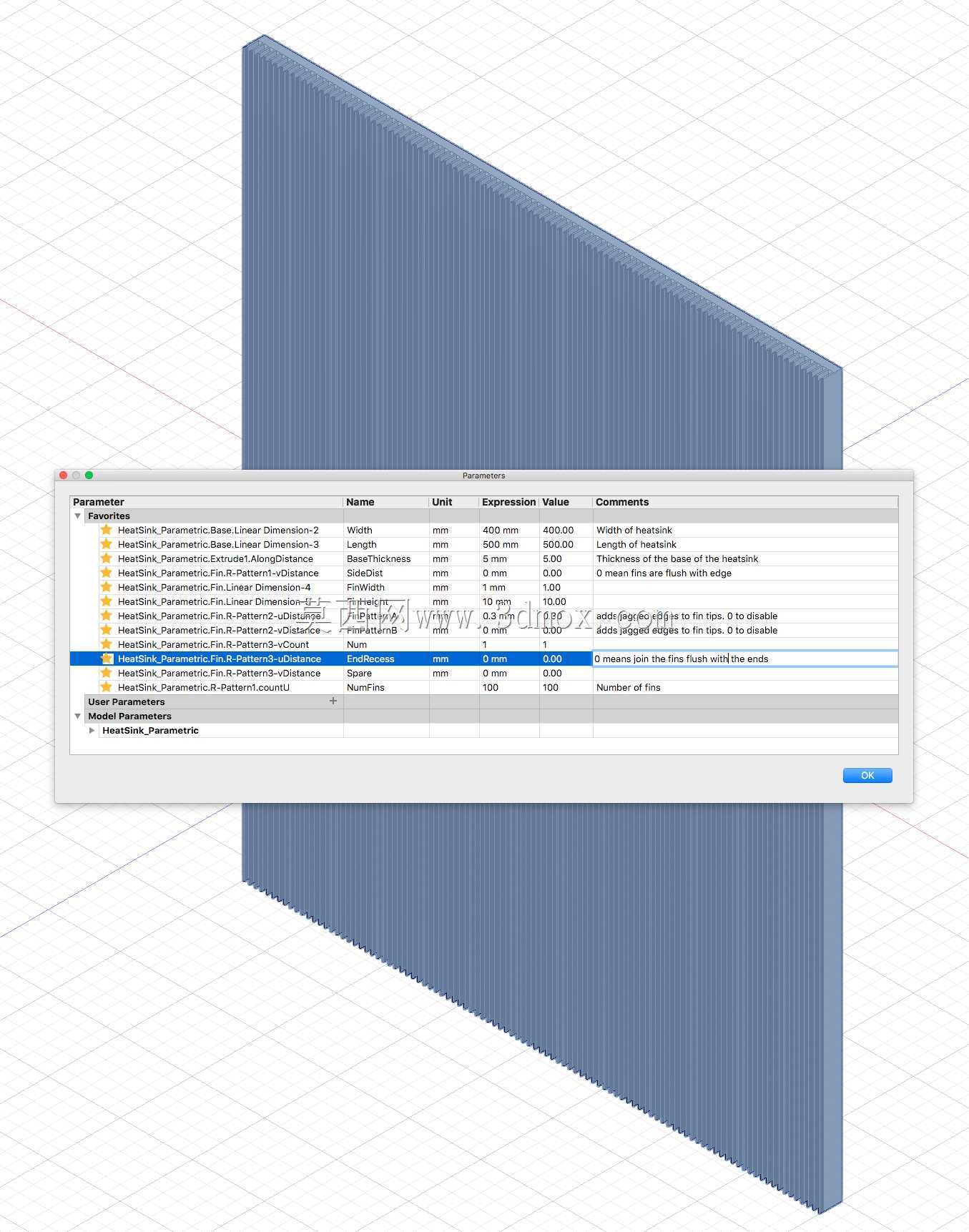

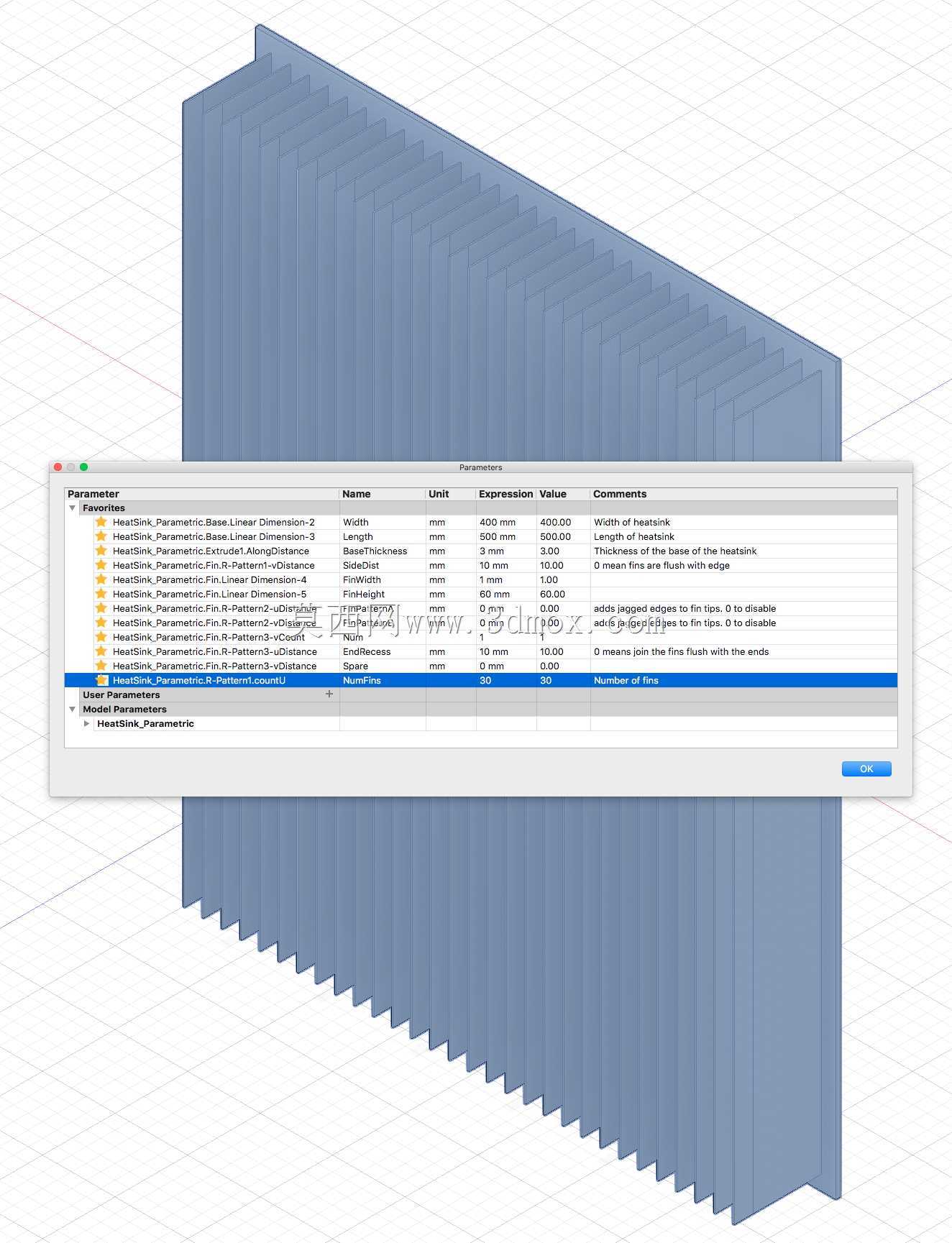

　　这款结构在建模时把基座侧边余量、鳍片与基座边缘的偏移量都做成了可独立赋值的变量，既可以把侧边余量设为零，做出满铺鳍片的紧凑型散热件，也可以留出足够宽度的平整边条，用于钻孔打安装孔、贴装温度传感器或者布置绝缘垫片。鳍片端部的轮廓也没有限定为单一形态，可切换为平直端面或者锯齿状端面：平直端面加工成本更低，适合型材挤出或者数控铣削批量制作；锯齿状端面能够扰动鳍片间的边界层气流，在低速风冷场景下小幅提升换热效率，适合3D打印或者机打样小批量验证阶段使用。

　　在结构选型阶段，工程师可以先根据被控发热器件的功耗估算所需总换热面积，反推鳍片高度与数量，再对照机箱内部的允许安装长宽高、风道走向调整基座长宽参数，快速生成数模后导入热仿真软件做流场与温度场校核；如果仿真结果显示基座中心温度过高，可优先加大基座厚度拉平均温，若鳍片间风速偏低则适当拉大鳍片间距、减少鳍片数量，整套特征联动更新不会出现特征报错、阵列断裂的问题。调整完成后也可以把不同尺寸量级的衍生结构另存为独立方案，分别对应小功率控制板、中功率驱动模块、大功率发热单元的散热需求，最终匹配的实体结构可以直接导出为加工件，用于型材开模、机加工或者3D打印试制，完整适配从方案验证到小批量装机的全流程结构设计工作。
