模块化18650锂电池箱TYVA储能单元

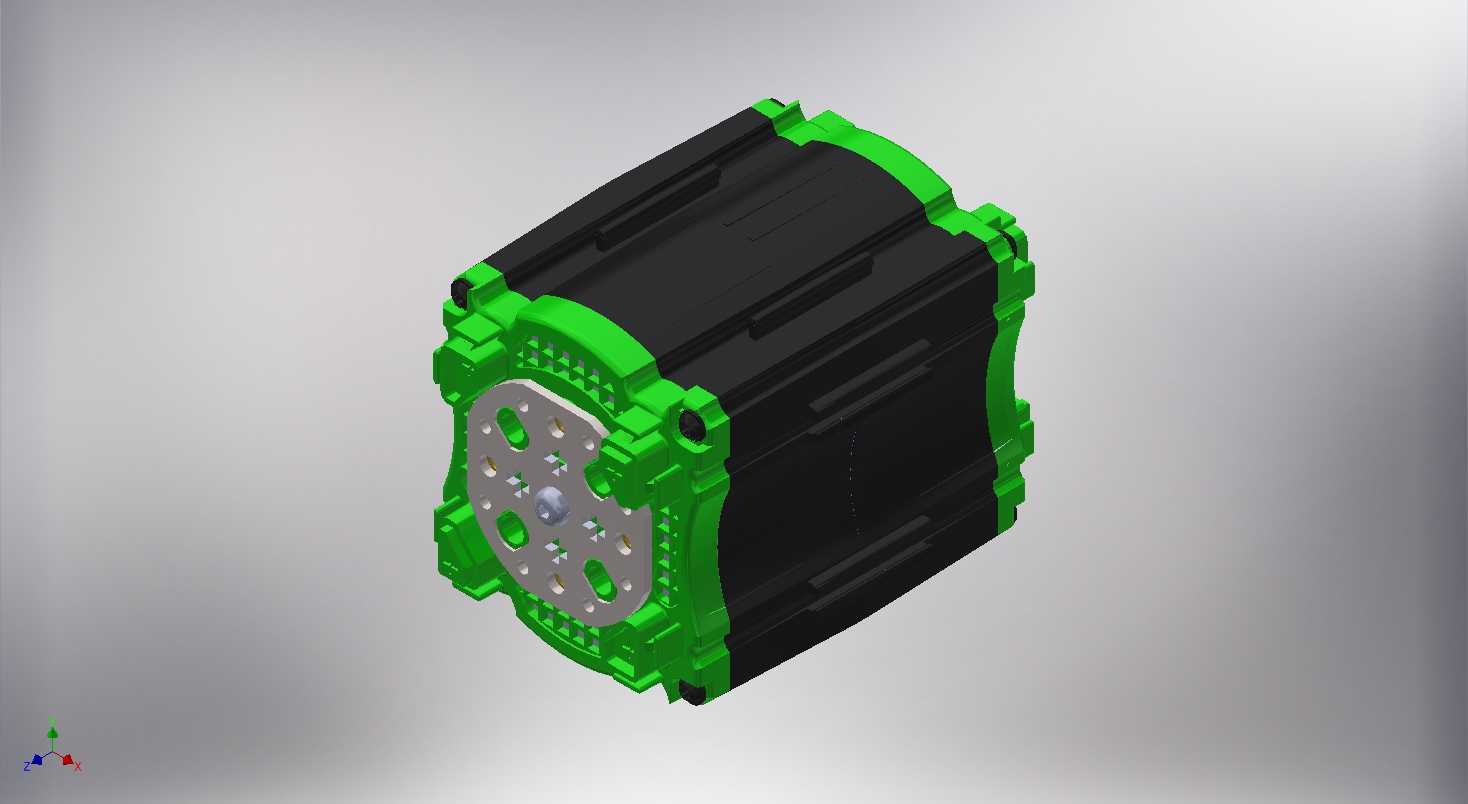

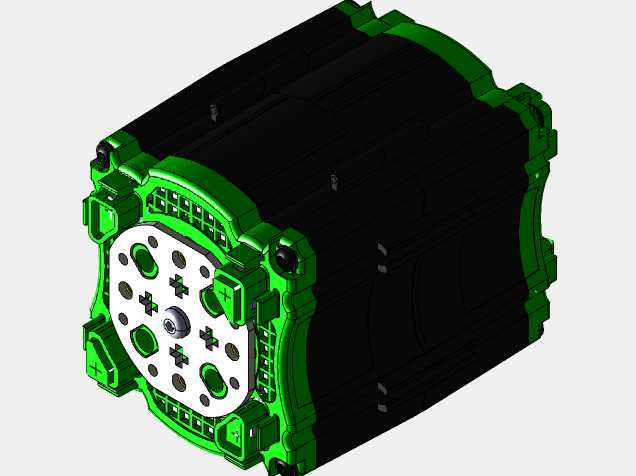

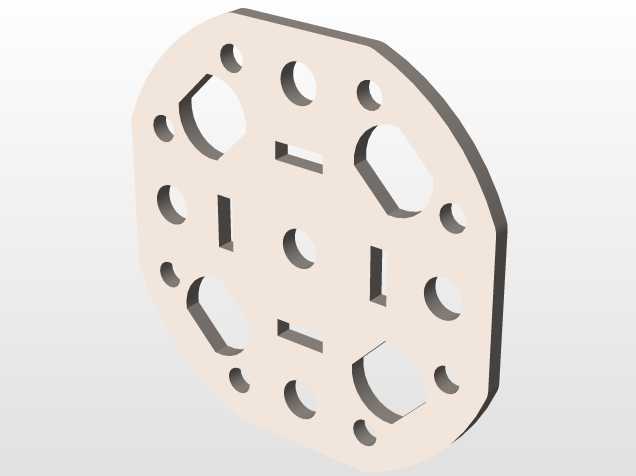

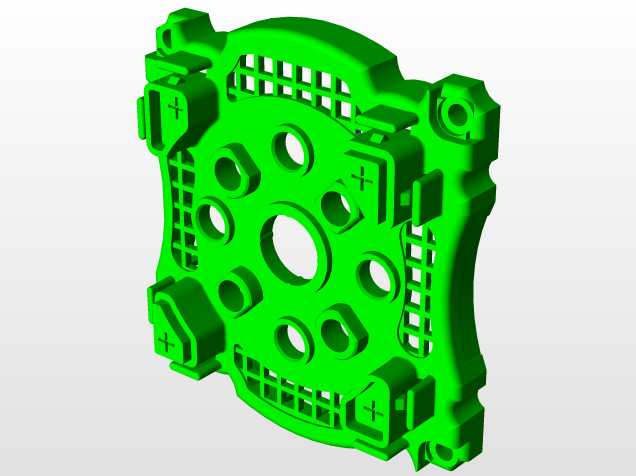

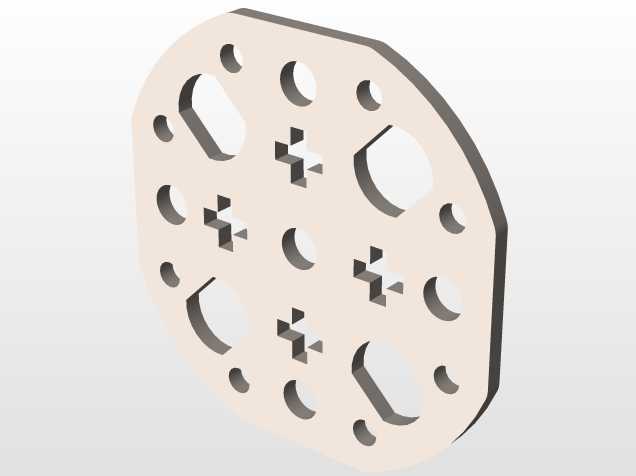

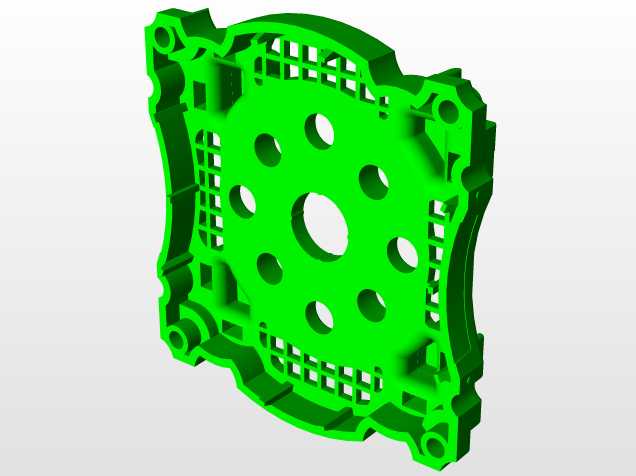

这款模块化锂电池单元主要面向分布式储能、小型动力供电、DIY电源项目以及特种低压供电场景设计，可根据实际负载功率与容量需求灵活拼接组合，无需重新设计整体电池仓结构，大幅缩短定制电源的开发周期。从结构设计来看，单元外壳采用高强度工程塑料材质，绿色部分为拼接定位结构，黑色主体为电芯容纳腔体，端盖处集成了导电连接触点与定位孔位，多单元拼接时可直接通过端盖结构实现机械固定与电气连接，无需额外加装连接排线与固定支架，降低了组装工序的复杂度。端盖的金属接触区域做了防呆设计，错位安装时无法完成拼接，可有效避免正负极接反引发的短路风险，接触片采用镀镍工艺，兼顾导电性能与抗氧化能力，适合长期在户外或潮湿环境下使用。每个单元可容纳多颗18650圆柱电芯，内部预设了电芯固定槽与串并联连接位，电芯装入后可通过预设的镍片焊接位完成串并联组合，标称电压覆盖3.2V至28.8V区间，容量覆盖8.8Ah至28Ah区间，单元自重控制在490g至560g之间，重量能量密度与体积能量密度均适配小型便携设备、移动储能电源、低速代步车等场景的安装需求。外形设计上，单元主体采用近似方形的切角结构，拼接后整体结构规整，可根据安装空间的形状灵活调整拼接方向，既可以横向并排拼接组成扁平状电池组，适配底部安装空间有限的设备，也可以纵向堆叠组成柱状电池组，适配狭长安装空间的设备。单元外壳表面设置了多道纵向加强筋，既可以提升外壳的抗冲击能力，避免跌落或挤压时外壳变形挤压内部电芯，也可以增加外壳表面的散热面积，电芯工作时产生的热量可通过加强筋快速传导到外部环境，降低大电流放电时的电芯温升。端盖处预留了固定安装孔，除了单元之间的互相拼接外，也可以通过安装孔将整个电池组固定在设备的安装支架上，安装孔位的尺寸适配常规的M3、M4固定螺丝，无需额外加工转接件即可完成固定。在实际应用中，这类模块化电池单元可替代传统的定制化电池组，当单组电池容量不足时，直接加装同规格单元即可完成扩容，当某一单元出现故障时，可单独拆下故障单元进行更换，无需报废整个电池组，大幅降低了后期维护成本。内部电芯仓的设计做了绝缘隔离处理，每颗电芯的容纳槽之间都设置了绝缘挡片，避免电芯外皮破损后出现相邻电芯短路的风险，仓体内部预留了温度传感器安装位，可根据需求加装NTC温度传感器，配合BMS实现电芯温度监测，提升充放电过程的安全性。
