3吨手动刀杆式压力机结构设计

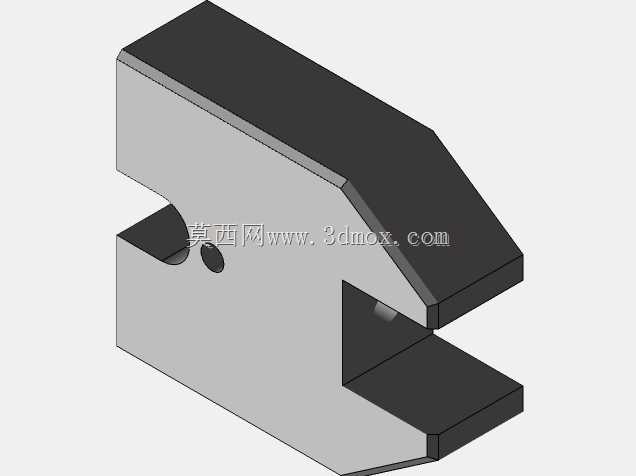

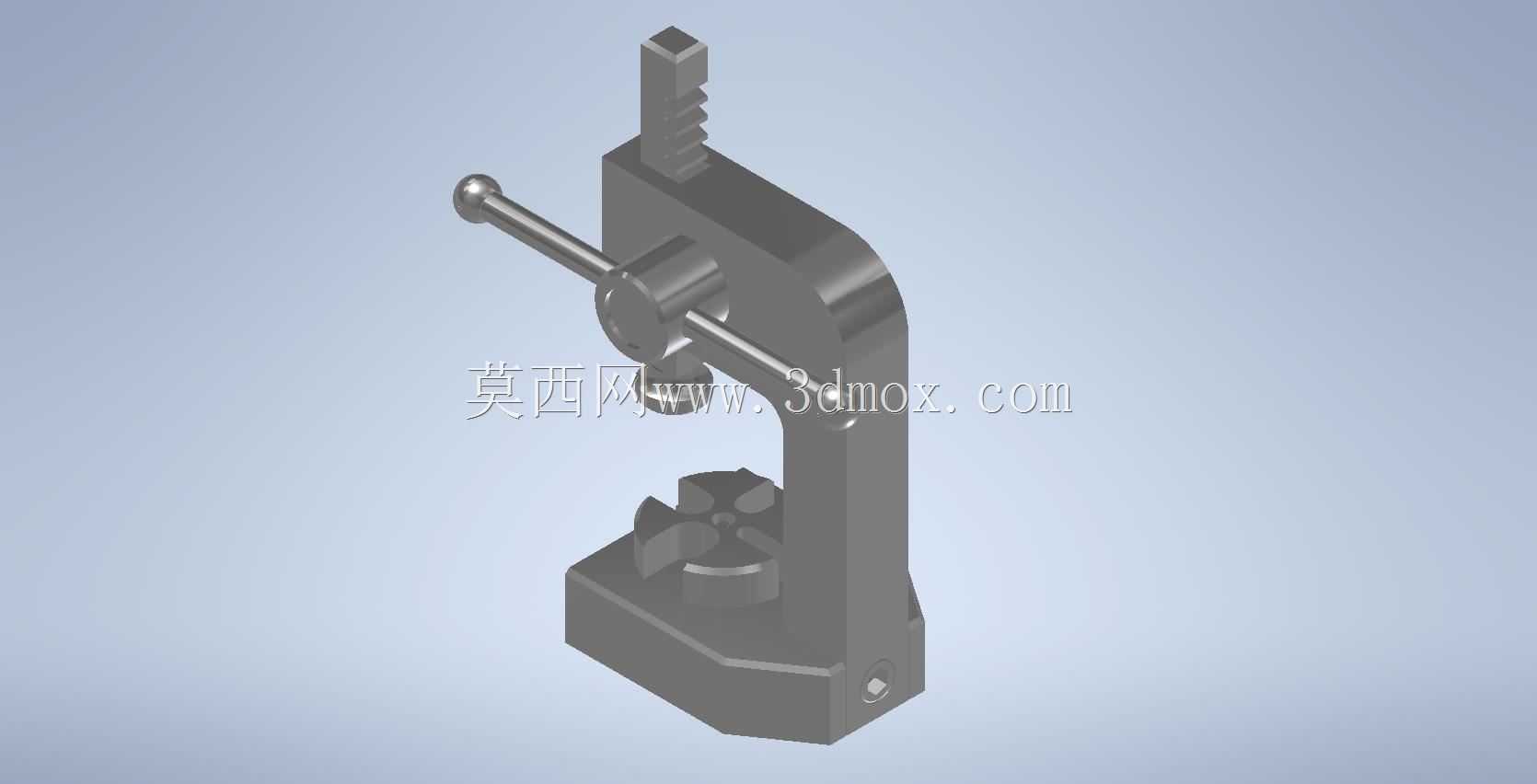

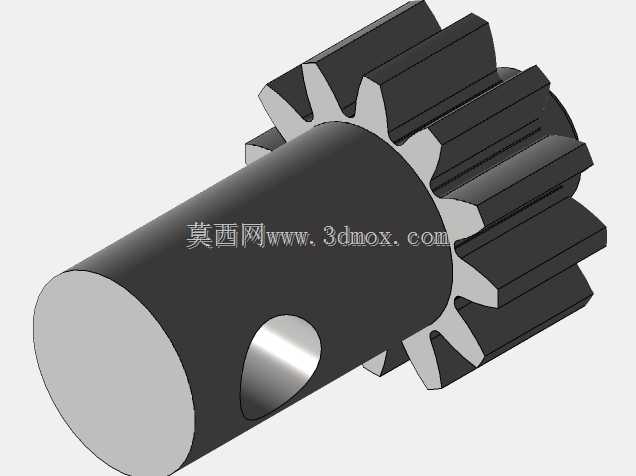

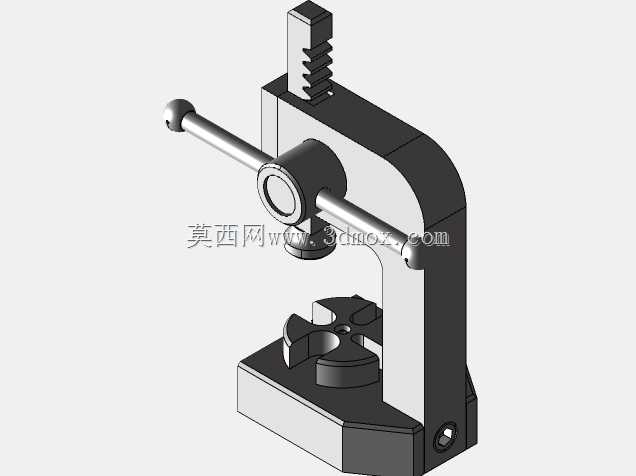

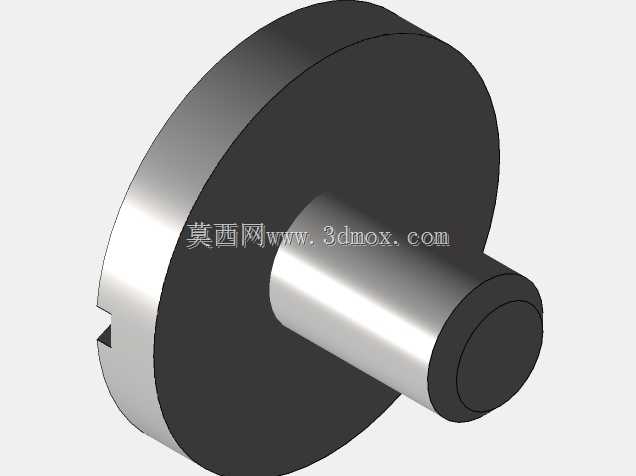

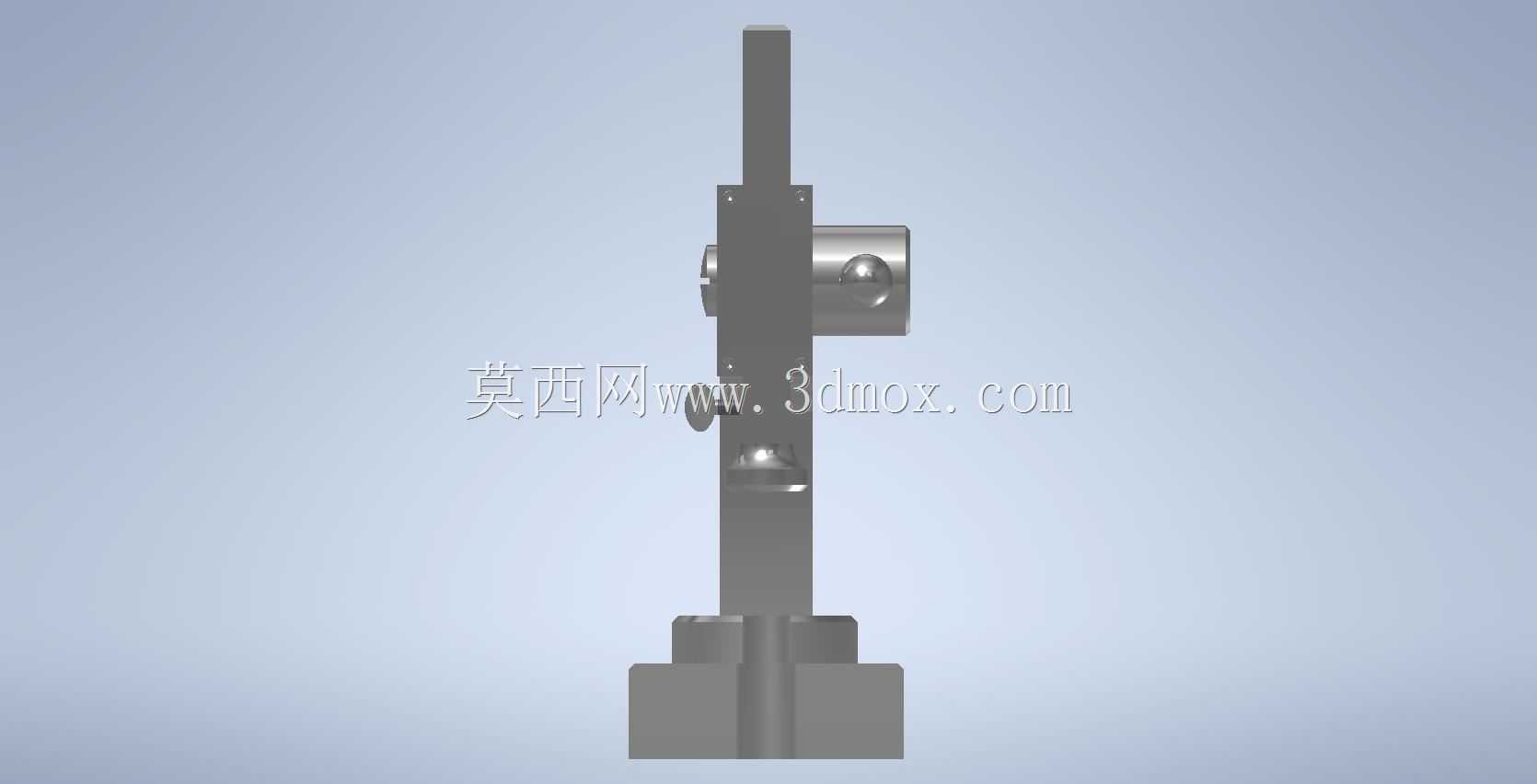

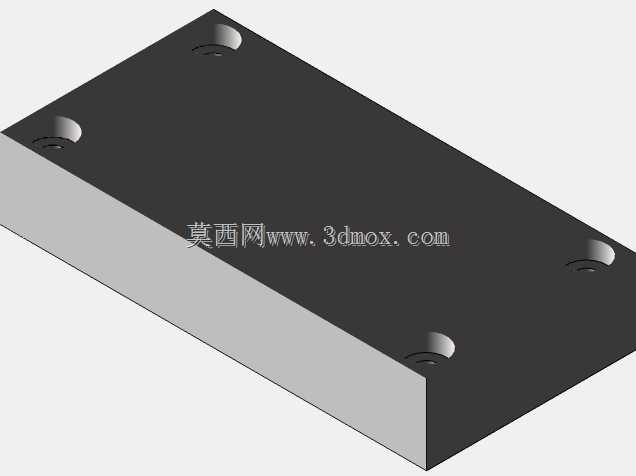

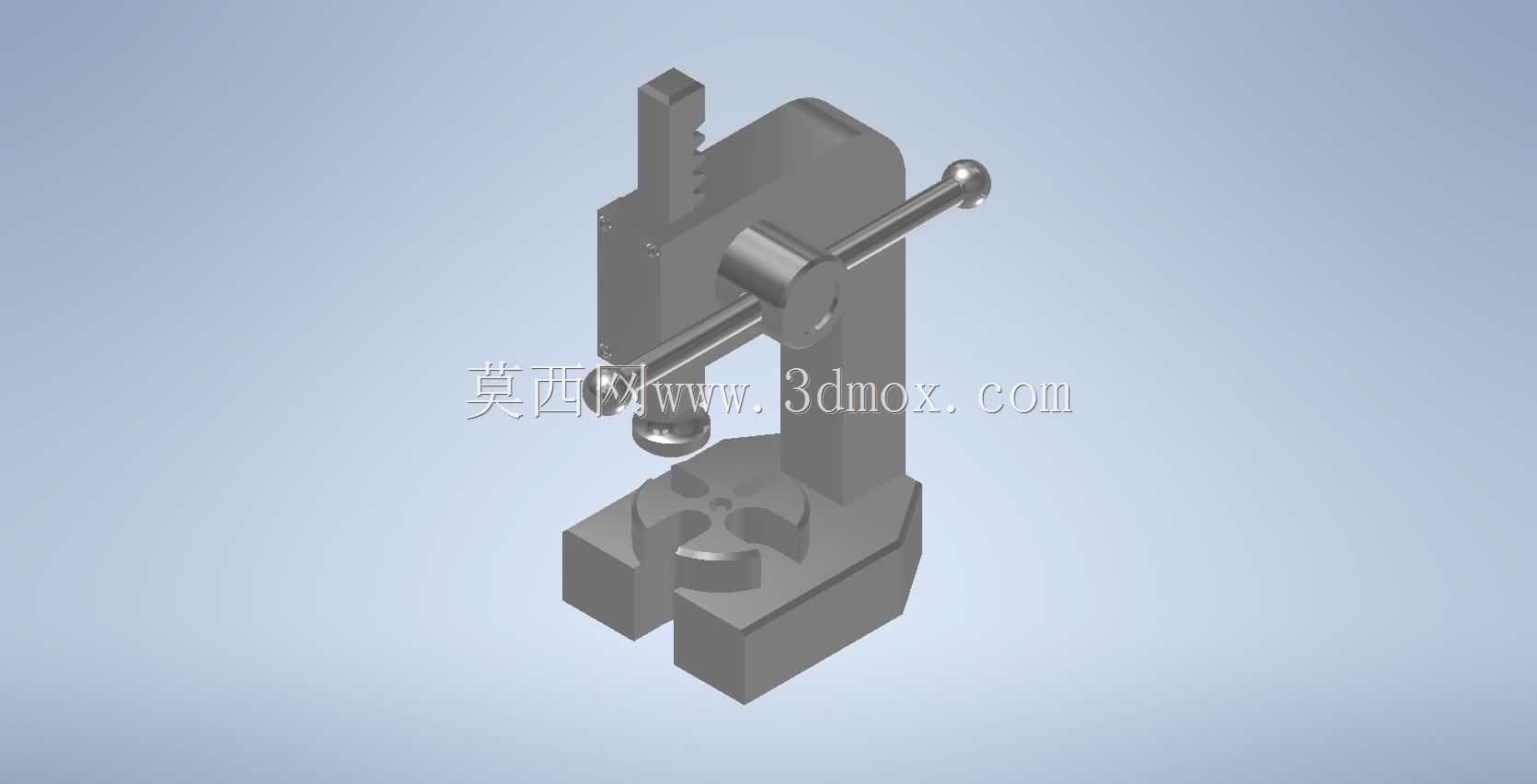

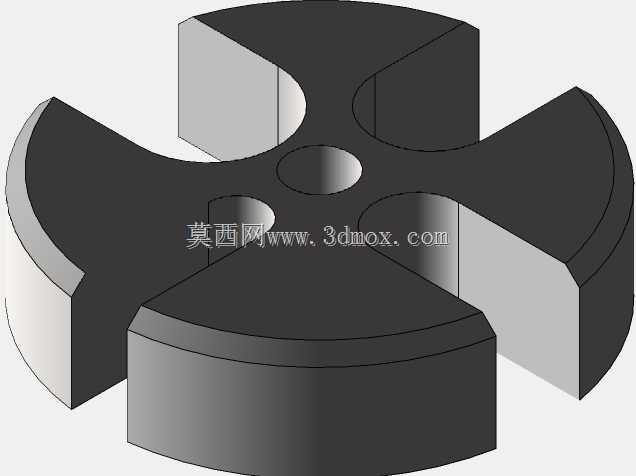

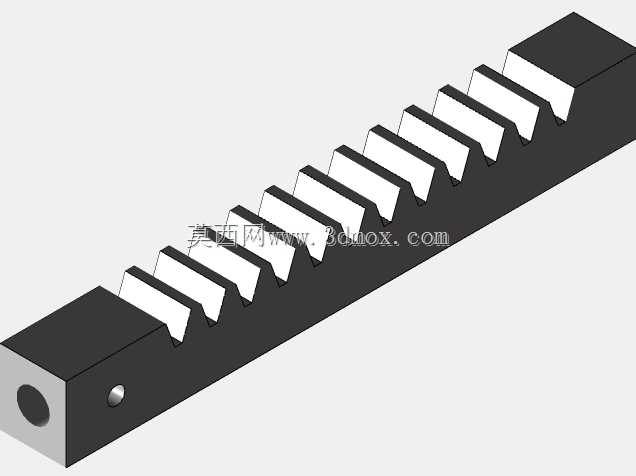

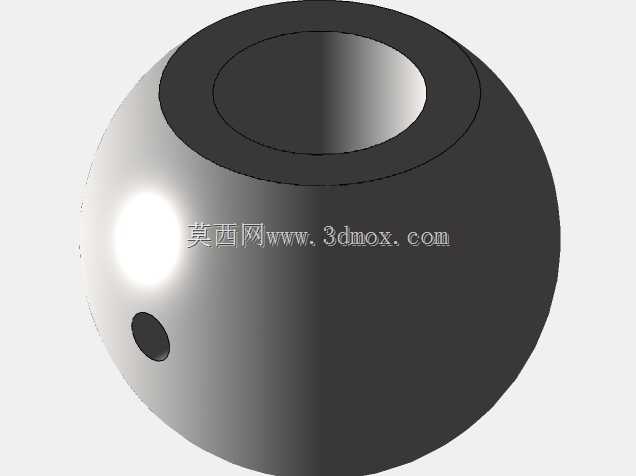

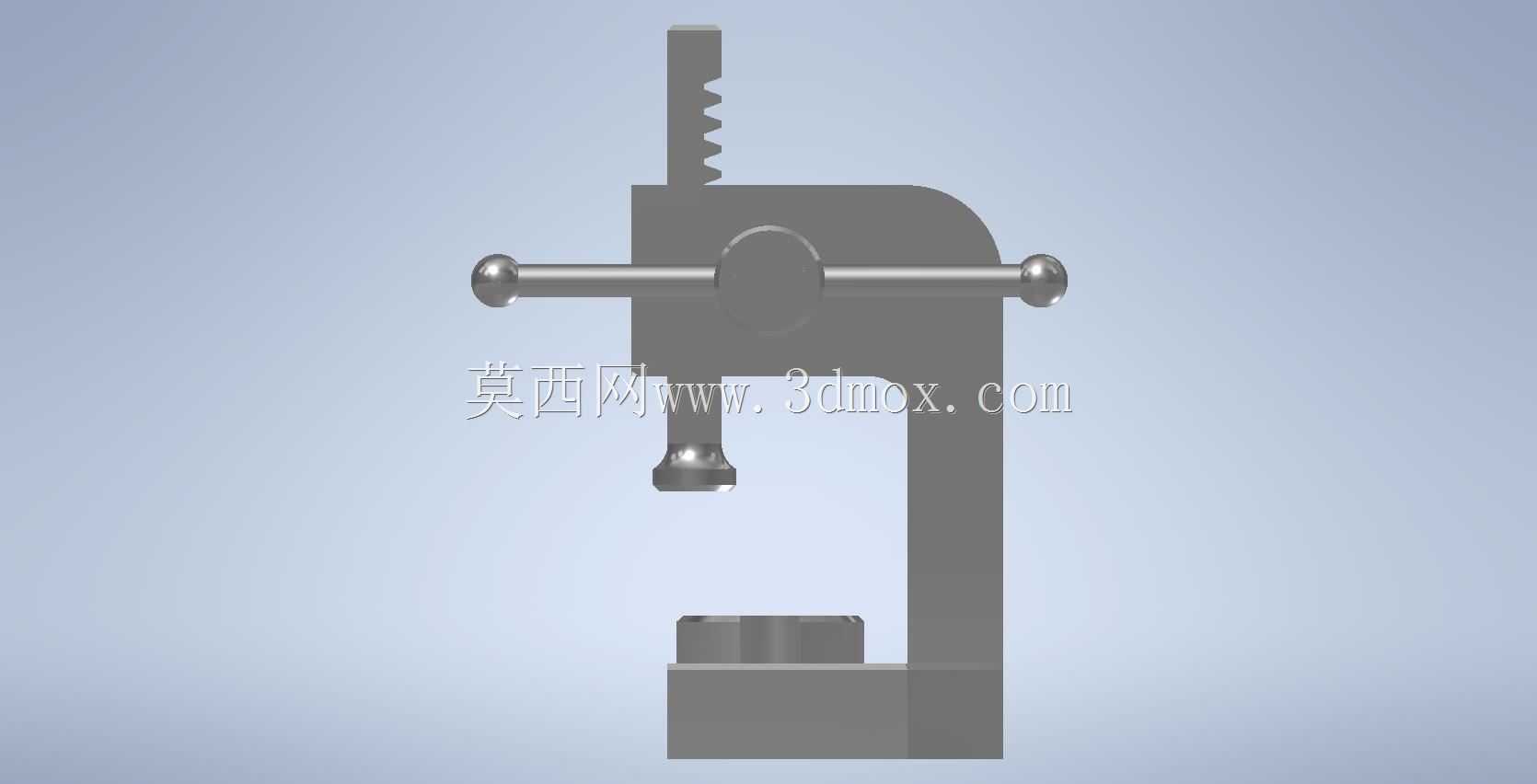

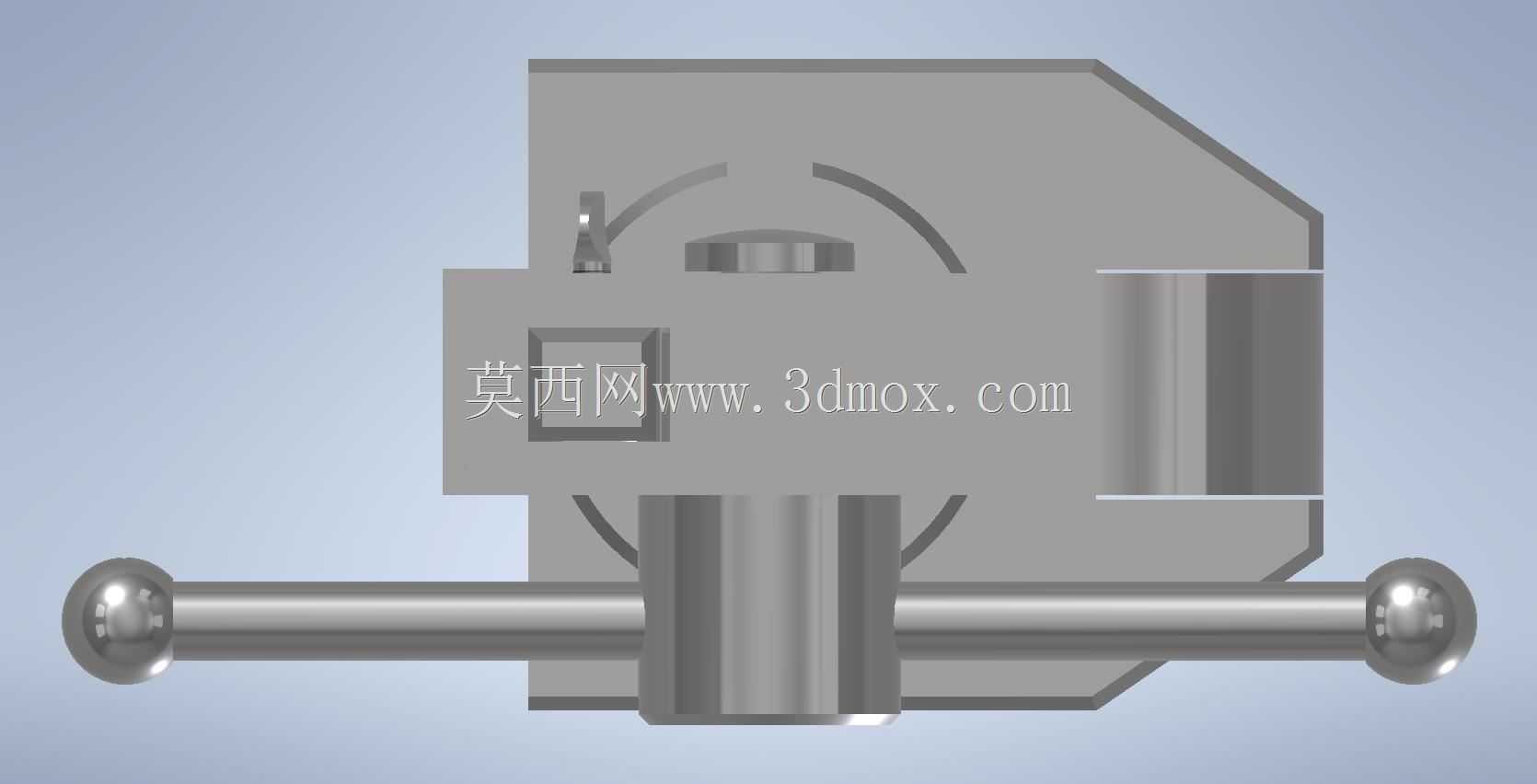

在小型五金加工、零部件压装、试样冲切的车间场景里，手动压力机是无需外接动力源就能完成小吨位施压作业的核心工装，这款3吨规格的刀杆式手动压力机，针对小批量加工、工位辅助作业的需求做了结构适配，能覆盖多数零散压装、冲裁工序的使用要求。从结构设计逻辑来看，设备采用立式单臂支撑架构，底座采用整体式铸铁结构配重，避免施压过程中设备出现侧倾偏移，刀杆导向段做了加长配合面，保证压头下行过程中的直线度，减少压装过程中的偏载误差。棘轮杠杆机构搭配20:1的杠杆比率，操作人员只需要施加较小的手动力，就能在压头端输出3吨的额定压力，操作力控制在普通成年操作人员可轻松施加的范围内，长时间作业也不会产生过度的肢体疲劳。设备的安装边界尺寸经过紧凑化设计，底座宽度为2.875英寸，底座深度3.5英寸，不需要占用过大的工位空间，可以直接固定在常规钳工工作台面上使用，不需要额外做基础浇筑安装，适配多数小型加工车间的工位布局条件。喉部位深度达到2.5英寸，能够避让尺寸稍大的工件，方便操作人员调整工件的施压位置，最大工作高度为6英寸，最大工作宽度2英寸，可以覆盖常见小型轴承压装、销钉铆接、薄金属片冲切、塑料件成型等工序的工件尺寸要求。压头部位采用标准连接接口，可以根据不同作业需求更换平压头、成型压头、冲切刀头等不同工装附件，拓展设备的适用场景。导向立柱上设置有多个档位的定位槽，可以根据工件高度快速调整压头的初始行程位置，减少空行程操作距离，提升单次作业的效率。整个设备的受力部件都做了应力校核，在额定3吨压力下，机架的变形量控制在允许范围内，保证长期使用的结构稳定性，不会因为反复施压出现机架开裂、导向间隙变大的问题。在实际使用场景中，这类手动压力机常布置在装配流水线的旁侧工位，用来完成小型零部件的过盈配合压装，也会在维修车间用来完成轴承拆卸、零件校正作业，在五金加工小作坊里还能配合简易模具完成小批量零件的冲切、压印成型作业，相比气动、液压压力机，它不需要连接气源、电源，不存在管路泄漏、电气故障的问题，维护成本极低，只需要定期在导向配合面涂抹润滑脂就能保证长期顺畅运行。
