手动手柄式小型台式压力机结构设计

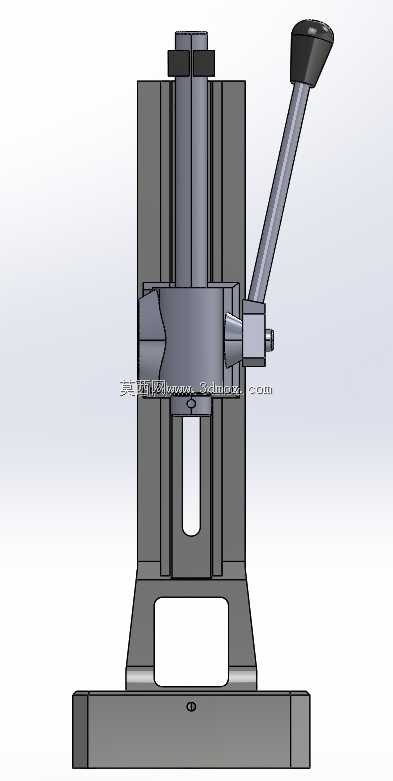

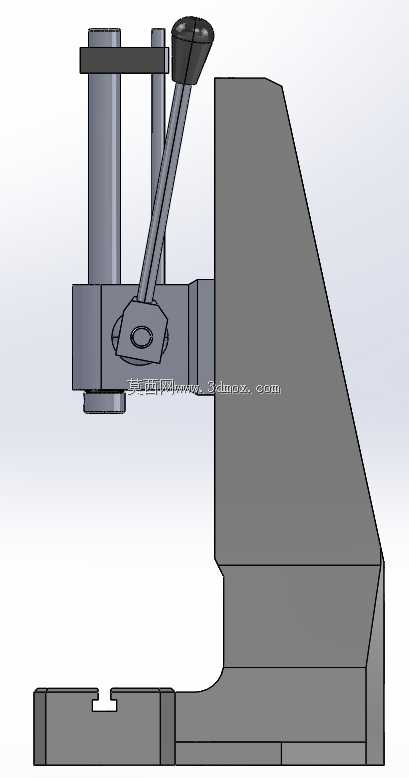

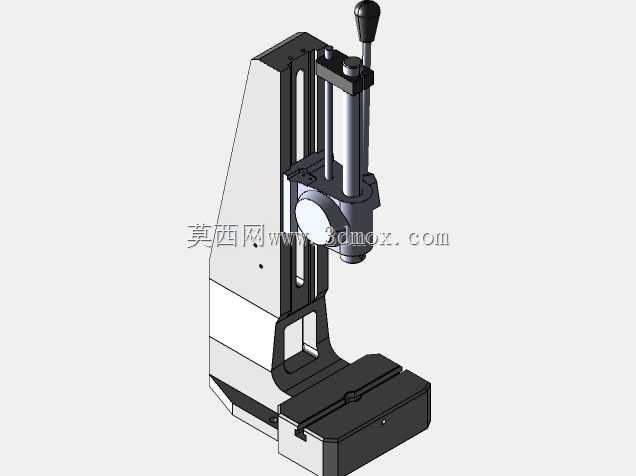

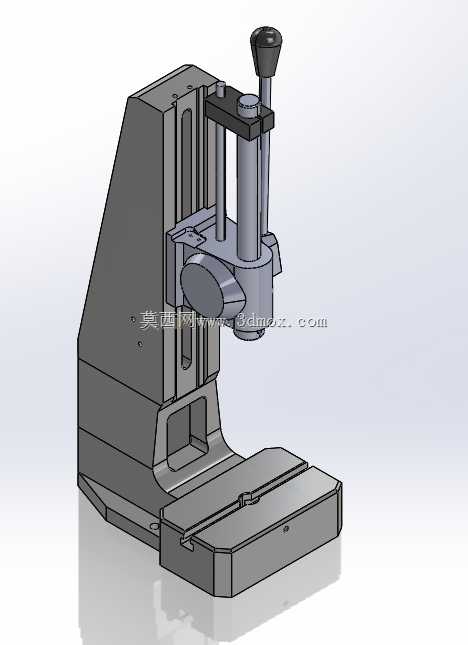

这款手动手柄驱动的台式压力设备，主要面向小批量零部件压装、轻载冲压、简易铆接的作业场景，常见于五金维修工位、小型零件装配线、实验室试样制备环节，无需外接气源或电源即可完成作业，对作业场地的配套设施要求极低，适合无动力配套的零散工位使用。设备整体采用立式悬臂结构布局，底部为带T型槽的铸铁工作台面，可通过T型螺栓快速固定定制工装夹具，工作台面预留的安装槽位适配不同规格的定位治具，无需额外打孔改造即可快速切换作业类型。机身主体采用箱型立柱结构，内部设置导向光轴与滑动压头组件，压头的运动方向与工作台面保持垂直，导向轴采用双轴平行布局，可抵消压接过程中的侧向力矩，避免压头偏载导致的工件压装错位问题。操作端采用加长杠杆式手柄设计，通过齿轮齿条机构将手柄的摆动力矩转化为压头的垂直下压力，操作人员施加较小的握力即可获得足够的压装出力，手柄的握持位置设置防滑胶套，长时间操作不易打滑，手柄的摆动行程设置有限位结构，可避免压头超行程下行损坏工装或工件。压头组件的端部设置标准连接孔，可快速更换不同规格的压头、冲头或者铆接端头，适配不同作业需求，无需拆解主体结构即可完成端头更换，降低工装切换的时间成本。设备的安装边界较为紧凑，整体占地面积不足0.1平方米，可直接放置在常规工作台面上使用，底部预留四个固定安装孔，若作业过程中需要更大的稳定性，可通过螺栓将设备整体固定在工作台面上，避免大压力作业时机身出现偏移。设计过程中重点优化了力的传递路径，将受力集中的齿条、压头连接部位做了加厚处理，立柱内部设置加强筋结构，在控制整体重量的前提下保证机身刚性，减少压接过程中的机身形变，保证压装精度。滑动部位预留润滑脂加注通道，日常维护时只需定期加注润滑脂即可保证导向顺畅，无需复杂的拆解保养，适合非专业设备维护人员操作。设备的压接行程可通过上部的限位旋钮进行调节，根据不同工件的压接深度需求调整下限位位置，可避免压接过载损坏工件，也能保证同批次工件的压装深度一致性，在小批量重复压装作业中可有效提升作业效率与成品一致性。
