自动贴纸压合作业专用工装设备结构

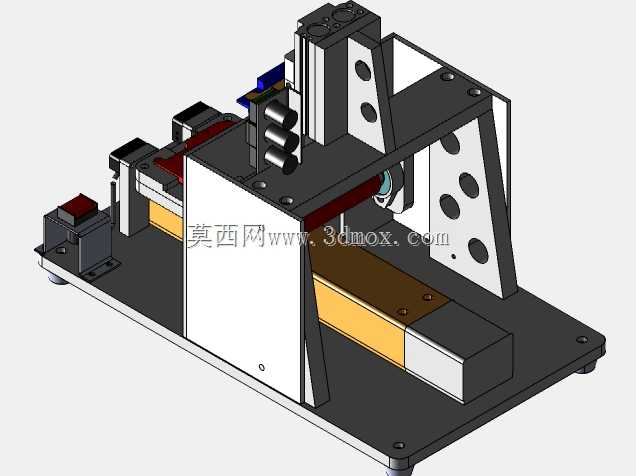

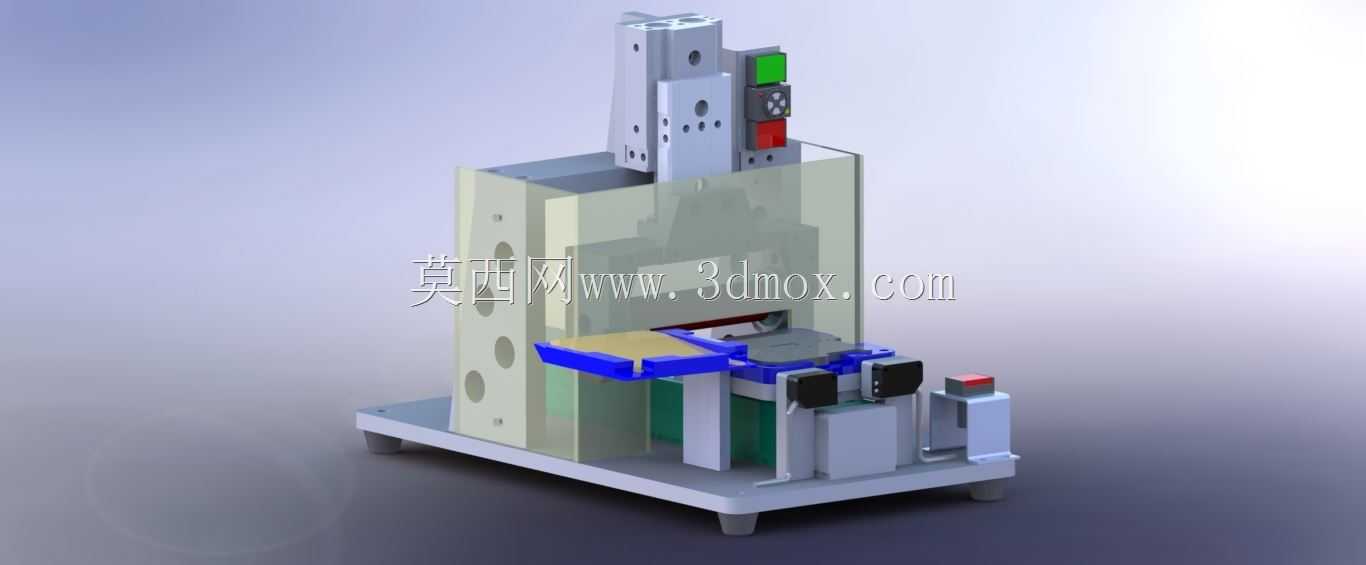

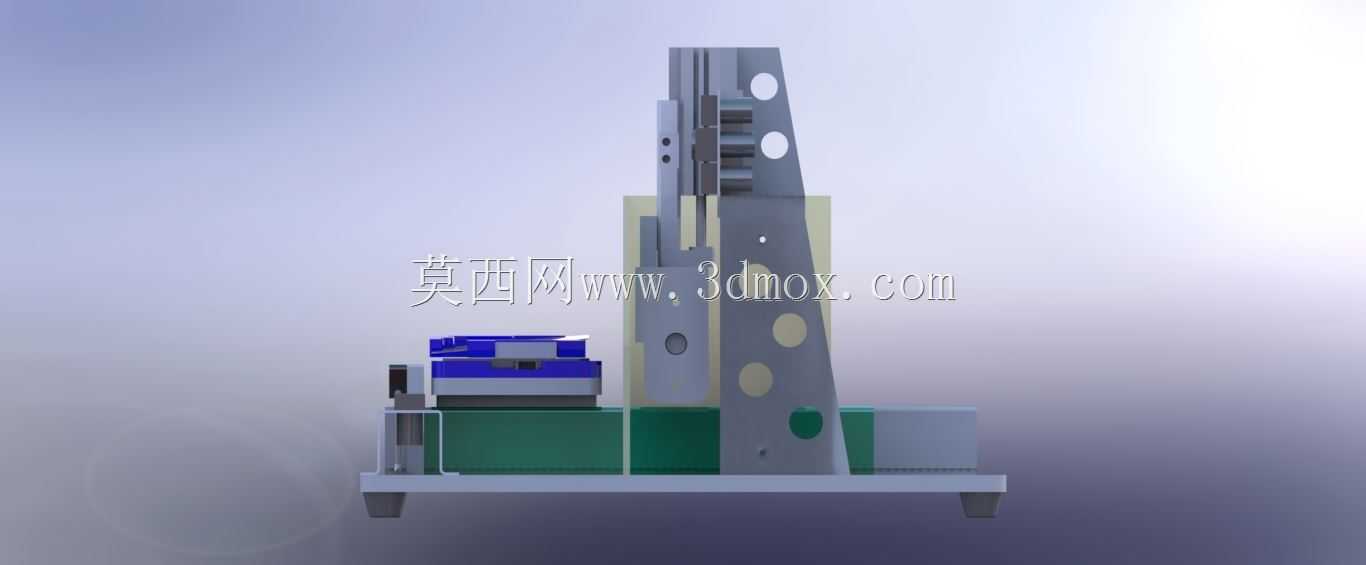

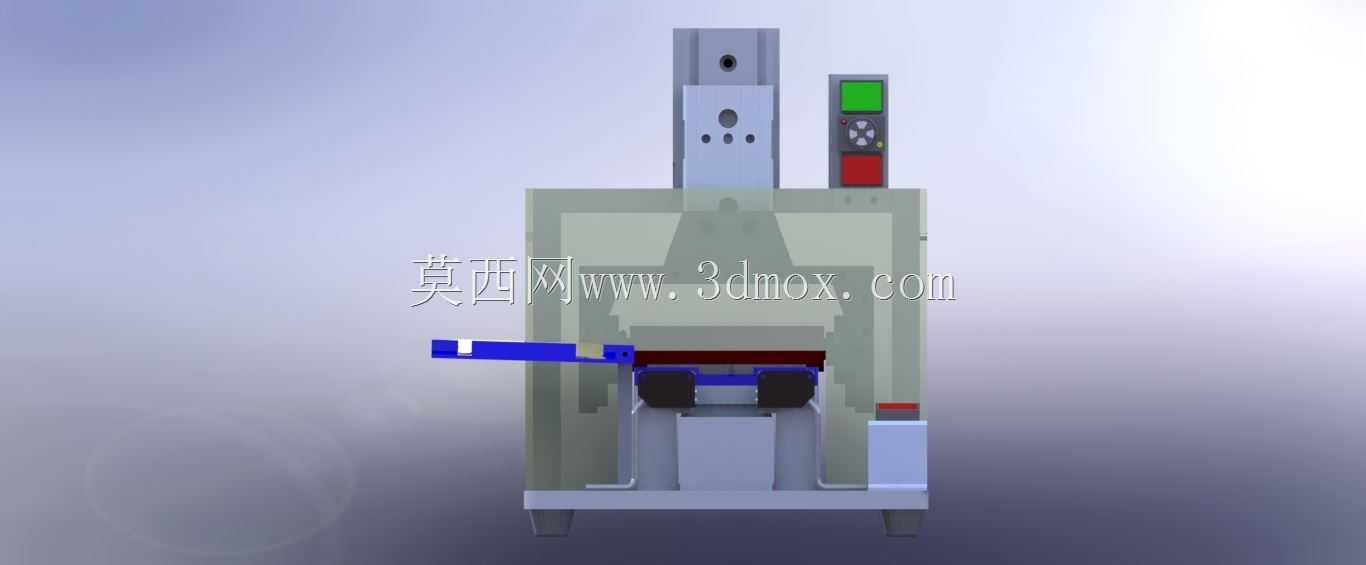

在消费电子包装、纸品印刷、小型塑胶件表面贴装的生产环节里，经常会遇到贴纸粘贴后气泡、翘边、贴合压力不均导致的标识脱落问题，这款自动贴纸压力机就是针对这类贴装后压合工序设计的专用作业设备。从结构布局来看，设备采用立式集成安装思路，将压合执行机构、贴纸定位载台、工件放置底座整合在同一安装底板上，整体安装边界控制在小型桌面设备范畴，不需要额外开挖地基预留安装空间，可直接固定在生产线旁的标准工作台面上，适配现有流水线的工位排布，不需要对原有产线布局做大规模调整。设备的核心功能是完成贴纸贴附后的恒压压合作业，替代传统人工按压的作业模式，人工按压的压力波动范围大，不同作业人员的按压力度差异能达到数倍，很容易出现局部压力不足导致贴纸粘接不牢，或是压力过大压伤工件表面的问题，这款设备通过竖向布置的压合执行端输出稳定的垂直压力，压合头的工作面可根据待压合工件的外形做适配更换，不管是平面类的塑胶外壳、纸品包装盒，还是带轻微弧面的小型工件，都能保证压合面受力均匀，将贴纸与工件表面之间的残留空气完全排出，让贴纸背胶与工件表面充分接触，提升粘接牢固度，避免后续流转过程中出现翘边、脱落的问题。设计过程中优先考虑了作业的对位精度，压合机构的竖向运动采用直线导向结构，限制压合头的横向窜动，保证每次压合的位置偏差控制在工装允许的公差范围内，不会出现压合偏移蹭花贴纸表面的情况。设备下部的载台设置了定位挡边，作业人员只需要将贴好初定位贴纸的工件靠紧挡边放置，就能完成工件的定位，不需要额外做对位调整，降低作业人员的操作难度，单工位的作业节拍可以匹配多数中小批量生产线的流转速度。从结构细节来看，竖向安装的立板作为压合机构的承载基础，上面开设的多组安装孔位可以根据不同工件的压合高度需求，调整压合机构的安装位置，适配不同高度尺寸的工件压合作业，不需要重新加工整套安装结构，降低多品类小批量生产的工装改造成本。底座下方设置的可调支撑脚，可以在安装时调整设备的水平度，保证压合机构的运动方向与工件载台保持垂直，避免压合过程中出现偏载导致的压力不均。设备的压合行程做了限位设计，可根据不同工件的压合需求调整下压行程，避免压合头过度下行压伤工件表面，对于表面有易刮花涂层的工件，也可以在压合头端面粘贴缓冲保护层，进一步保护工件外观质量。在实际产线应用中，这类设备可以布置在贴纸贴附工位的下游，工件完成贴纸初贴后直接送入该设备完成压合作业，不需要工件长距离流转，减少中间环节的贴纸磕碰移位风险，相比全自动化的贴标压合一体化设备，这款设备的结构更紧凑，采购与维护成本更低，对于产品品类多、单批次产量不大的生产场景适配性更强，既可以作为独立工位单独使用，也可以通过简单的接驳改造接入小型自动化流水线，完成压合工序的自动化作业。
