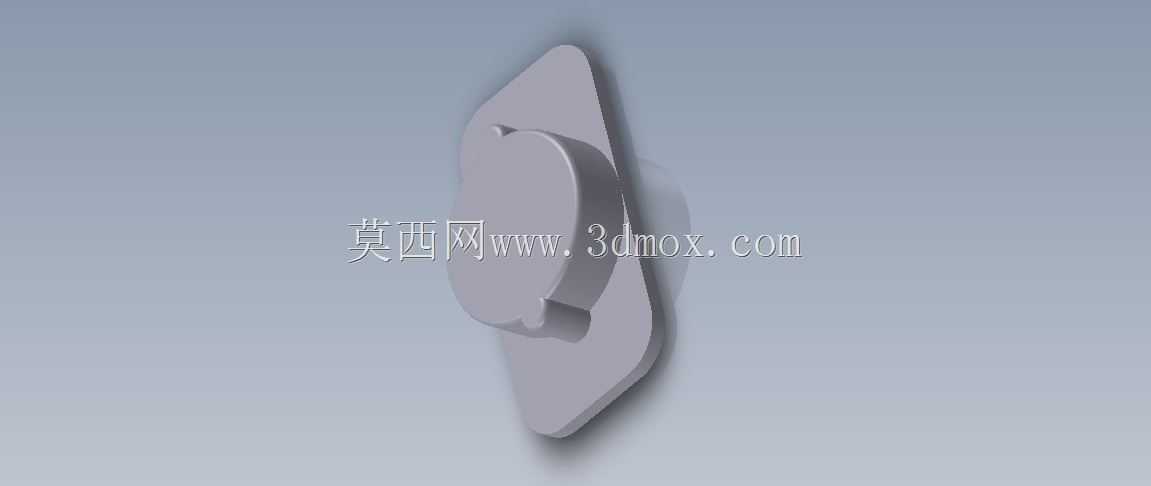

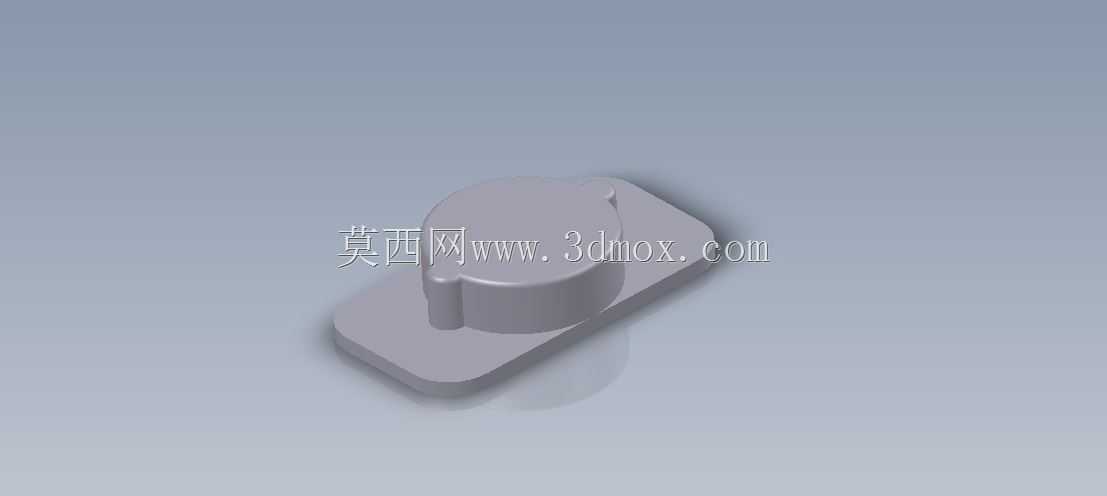

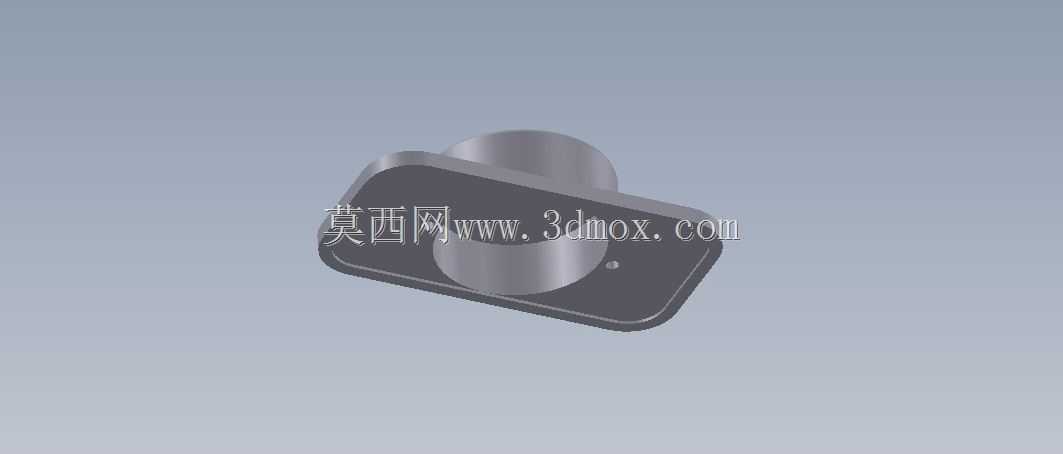

带凸台矩形基座限位结构件

这类带圆柱凸台的矩形基座结构，在轻工自动化输送线的侧边定位工位十分常见，日常产线运行时，它主要承担小型工件流转过程中的临时停靠定位作用，避免工件在皮带线末端因惯性滑出指定工位，也能为后续的扫码、检测工序提供稳定的位置基准。从结构设计逻辑来看，底部矩形座采用圆角过渡处理，并非单纯为了外观规整，实际装配时能避免基座与安装面的锐角磕碰，也能减少安装孔位对位时的边角卡滞问题，矩形座的平面度公差一般控制在0.05mm以内，保证和安装型材面贴合时不会出现翘曲，避免长期受载后出现应力集中断裂。上方的圆柱凸台并非等直径设计，靠近基座的位置做了小尺寸的退刀结构，一方面是机加工时方便刀具退刀，减少接刀痕对装配精度的影响，另一方面这个凸台的外径和待定位工件的底部定位孔做间隙配合，单边间隙控制在0.1mm左右，既能保证工件可以顺畅落位，又不会因为间隙过大导致定位偏移。凸台侧面的小凸起是定向限位结构，对应工件定位孔侧边的缺口，能避免工件套入凸台后发生周向转动，保证工件上的特征方向始终和检测工位的相机、传感器位置对齐，省去每次上料后的角度调整步骤。安装边界上，这类基座的固定孔一般设置在矩形座的四个对角位置，孔位采用沉头设计，安装后螺丝顶面不会高出基座平面，避免和工件底部发生刮擦，整体安装占用的平面尺寸较小，不会过多占用输送线的安装空间，即使在紧凑的工位布局里也能灵活布置。实际使用中，这类结构件常采用POM或者铝合金材质加工，POM材质的版本自重较轻，适合轻量化的快速换型产线，铝合金阳极氧化的版本耐磨性更好，适合高频次上下料的长期运行工位，两种材质的结构都可以通过这个三维模型直接导出工程图进行加工，不需要额外做结构调整，建模时已经把安装沉孔、圆角过渡、退刀槽这些工艺细节都做了还原，能直接对接生产加工环节，减少设计端到生产端的反复沟通成本。
