定位销拆卸用拉拔器总成结构设计

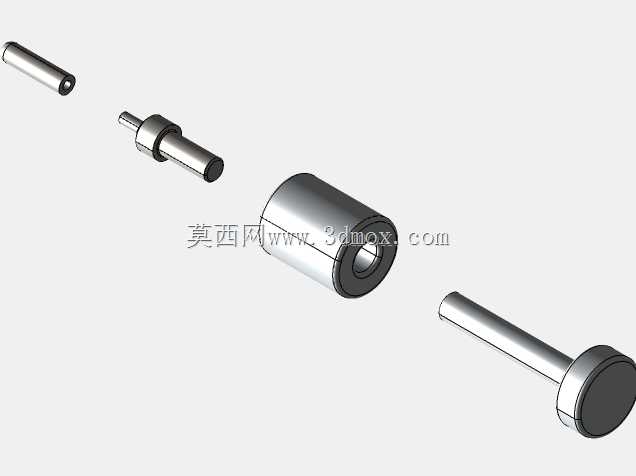

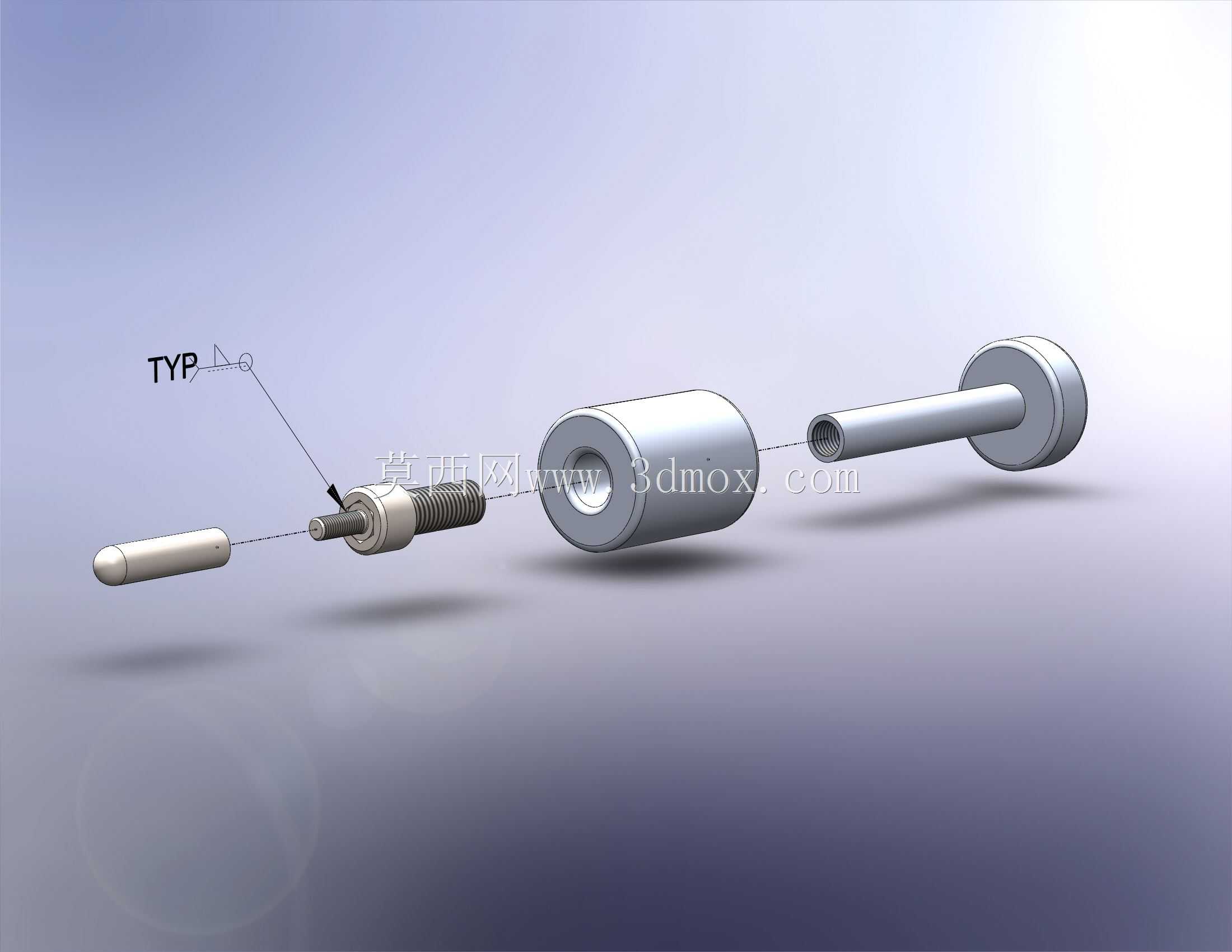

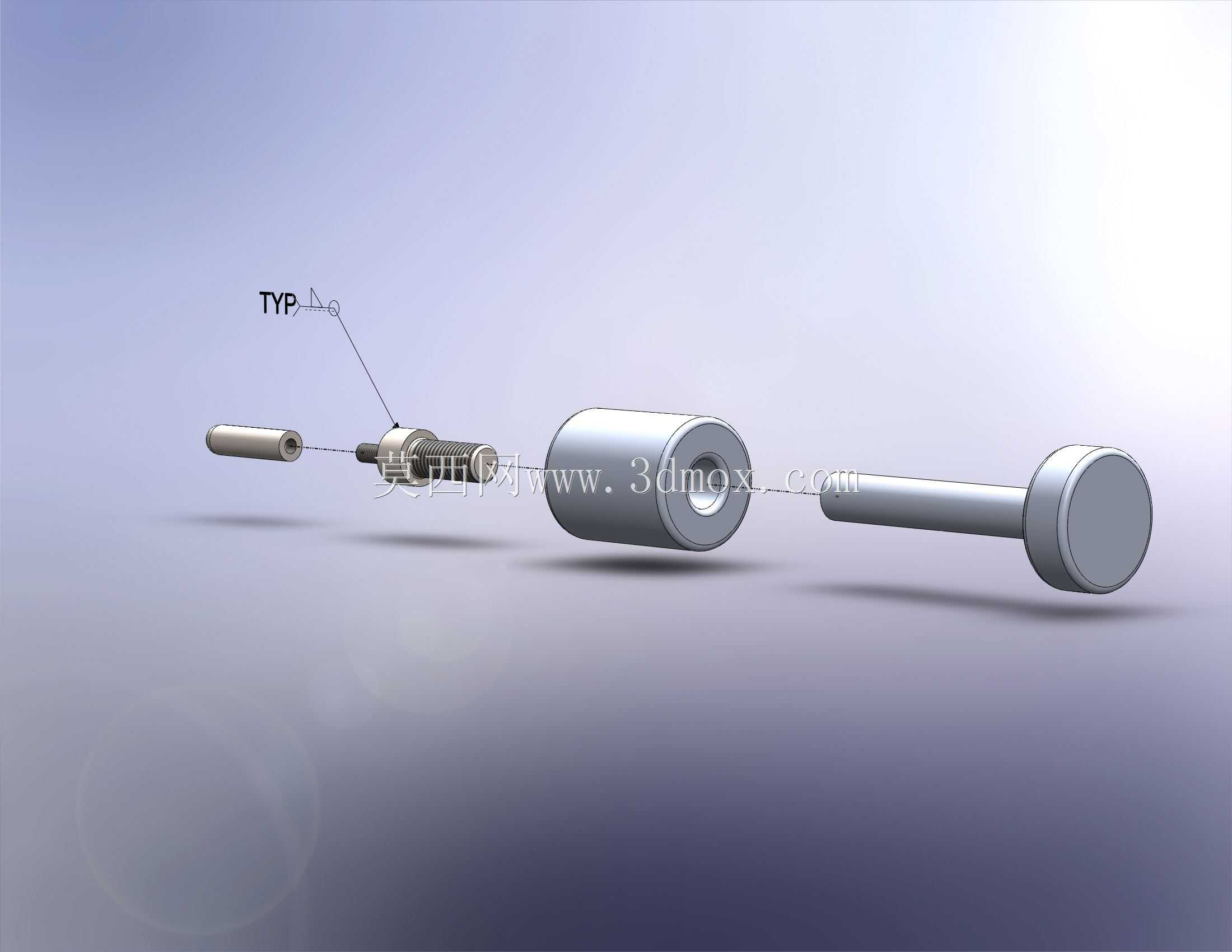

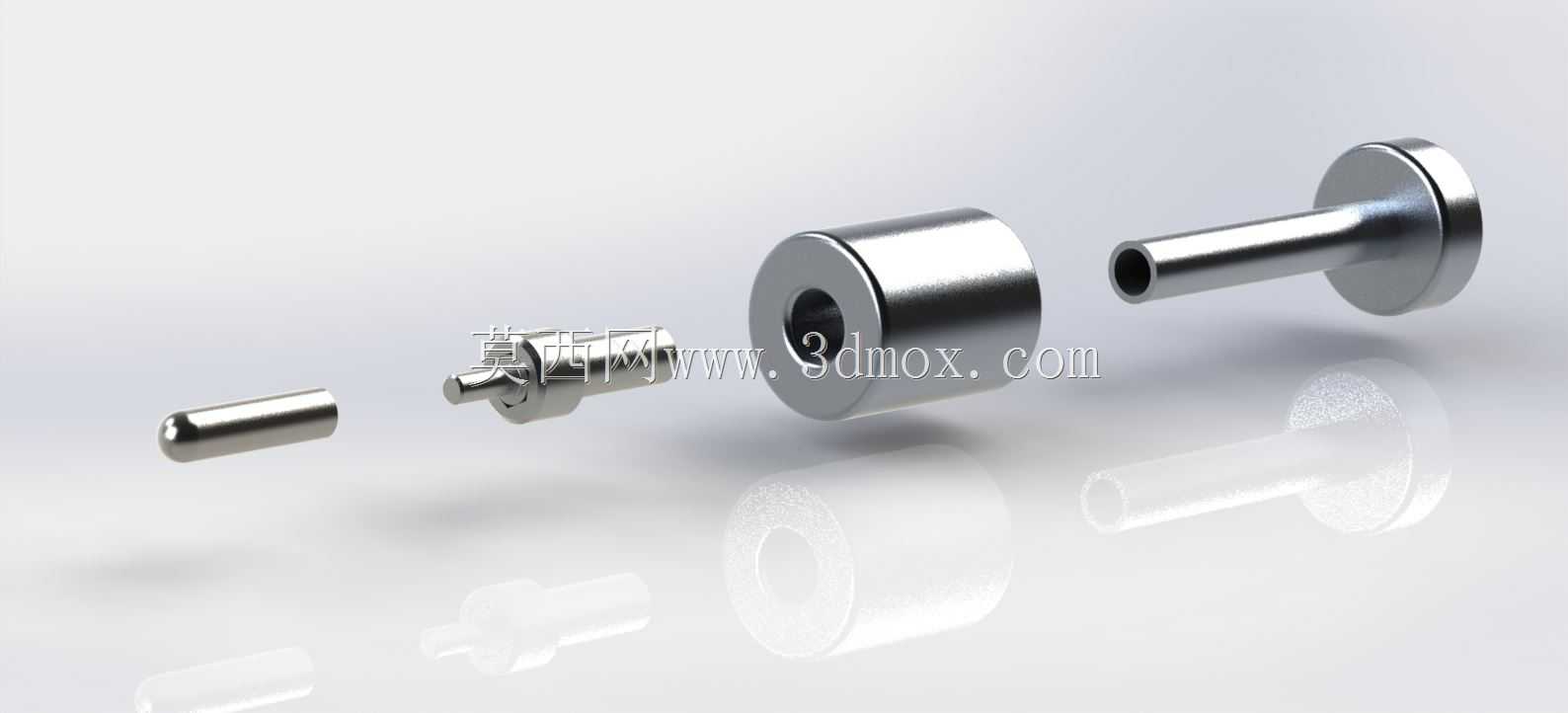

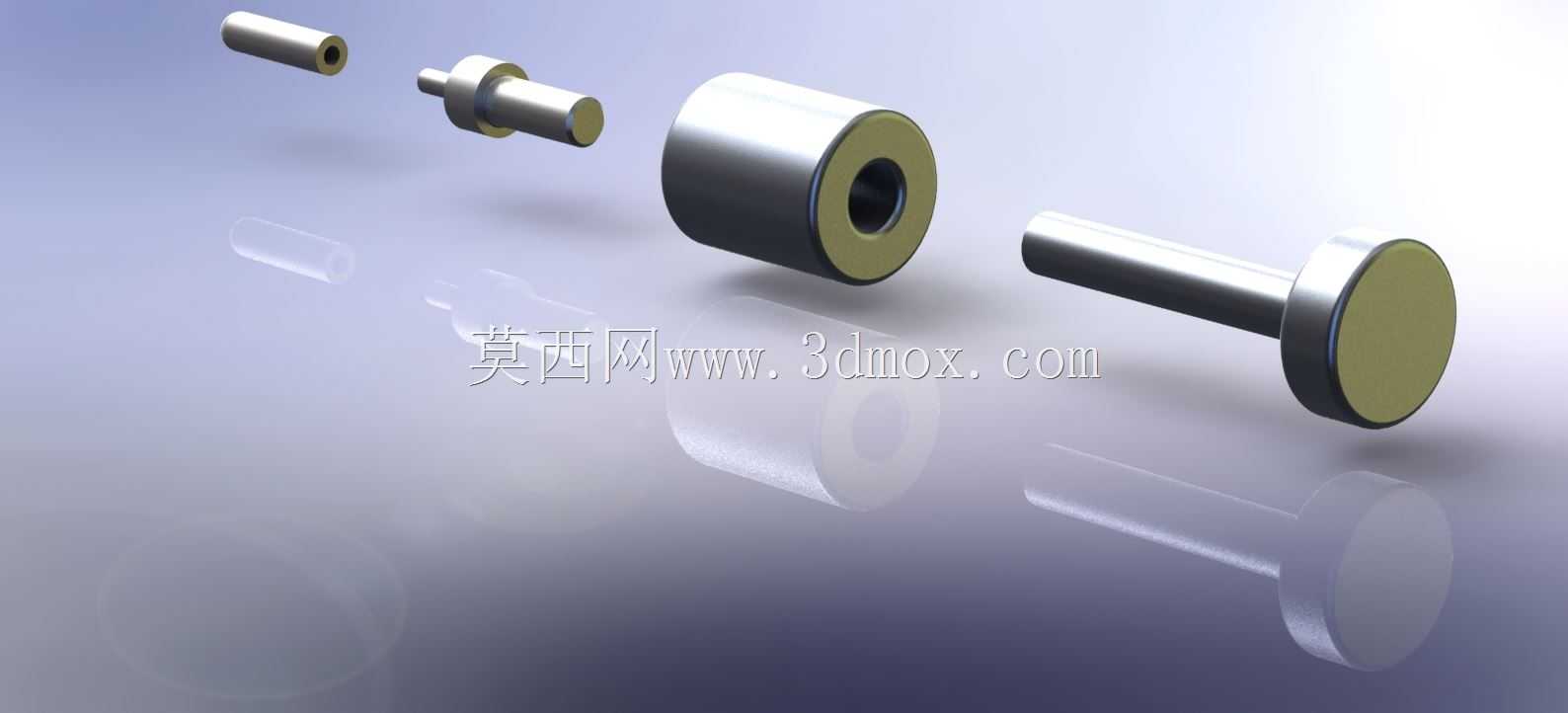

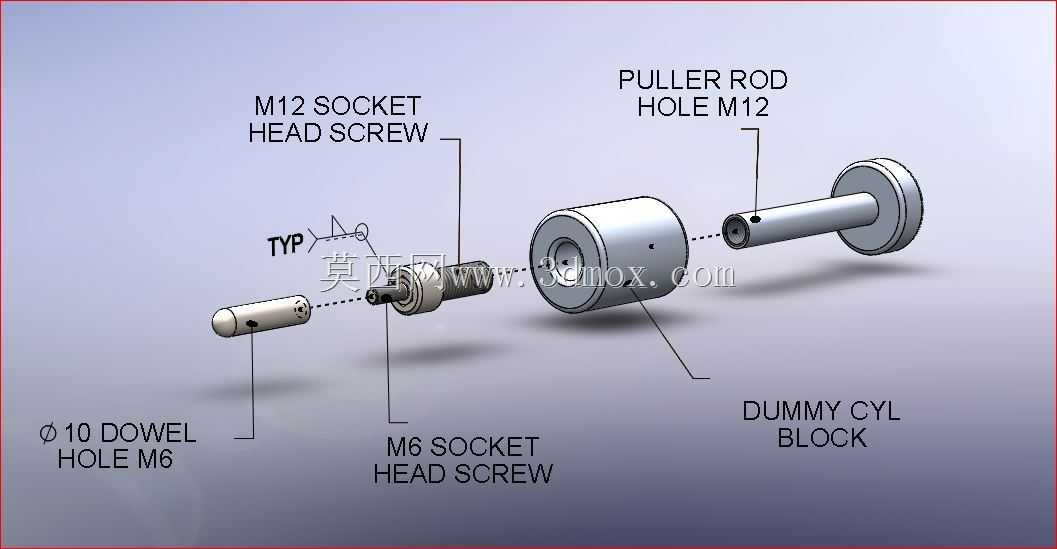

在机械装配与设备检修场景中，过盈配合定位销的拆卸一直是一线装配、维修人员常遇到的实操难题，直接敲击销体不仅会损伤销件本身，还可能破坏配合件的定位基准面，甚至造成工件报废，这款拉拔器总成正是针对这类工况设计的专用拆卸工装。整套组件的核心功能是通过螺纹牵引的施力方式，平稳将带内螺纹孔的定位销从配合孔中拉出，避免硬性敲击带来的零件损伤，适配M6规格内螺纹孔的直径10mm定位销拆卸作业，在工装夹具维护、模具拆装、精密设备部件检修等场景中都能用到。从结构设计逻辑来看，整套总成采用同轴施力的布局思路，核心受力件为拉拔杆，杆端设置M12规格的外螺纹连接段，工作时拉拔杆前端的螺纹段直接旋入定位销端部预制的螺纹孔内，保证拉力方向与销体轴线完全重合，避免偏载造成销体卡滞或者断裂。中间的dummy cyl block也就是支撑缸体作为施力的反力支撑座，工作时支撑座端面贴合在定位销所在的工件基准面上，为拉拔动作提供稳定的反力支撑，支撑座的内孔与拉拔杆采用间隙配合，既保证拉拔杆滑动顺畅，又能约束杆体的径向摆动，避免施力过程中出现偏斜。紧固件方面，整套结构采用两类内六角圆柱头螺钉实现部件锁紧，M12规格的内六角螺钉用于拉拔杆与施力端的结构连接，M6规格的内六角螺钉用于支撑座相关部件的锁紧固定，所有螺纹连接部位都预留了足够的啮合长度，保证拉拔受力时不会出现螺纹滑牙失效。实际使用时，先将拉拔杆前端对准定位销端部的内螺纹孔，旋入足够深度保证连接可靠，再将支撑缸体套在拉拔杆外侧，使支撑座端面平整贴合在工件表面，之后通过旋转拉拔杆尾端的施力端头，逐步将拉力传递到定位销上，平稳将销体从配合孔中拉出，整个施力过程线性可控，不会对工件配合面造成冲击损伤。从安装边界来看，支撑缸体的外径尺寸适配常见的定位销安装空间，只要工件表面定位销周围有足够的平面区域供支撑座贴合，即可完成作业，不需要额外的加工避让空间，对于沉孔内的定位销，也可以通过更换不同长度的拉拔杆适配不同的沉孔深度，通用性较强。设计过程中特意对各部件的受力路径做了优化，拉力从拉拔杆传递到定位销的过程中，反力全部由支撑缸体承担，不会对工件的其他薄壁结构造成额外受力，避免拆卸作业中连带损伤工件的薄弱部位，同时所有部件都采用轴对称结构设计，加工工艺性好，常规车削、铣削、攻丝工序即可完成加工，后期维护更换配件也十分方便。
