紧凑型多工位工件附着压合工装

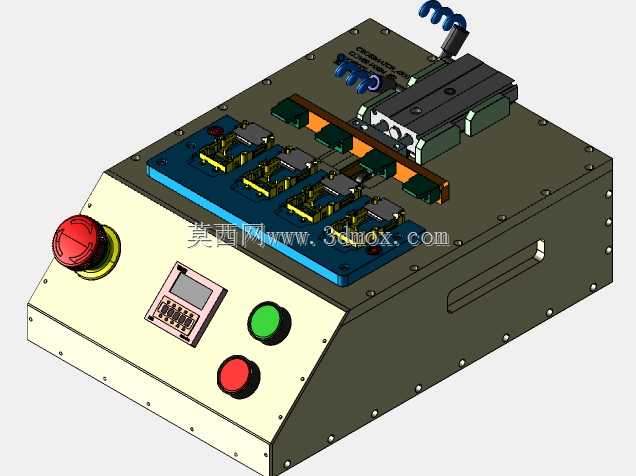

该设备属于产线端小型集成化工装，主要应用在3C电子、小型精密零部件组装工序中，承担工件预定位、附着压合、导通初测的工序任务，可直接嵌入桌面式流水线工位，无需额外搭建大型机架，适配小批量多品种的柔性生产场景。设备整体采用箱式集成结构，下部为电气控制腔体，上层面板集成操作单元与工作载台，整体安装边界控制在桌面级设备常规尺寸范围内，底部预留固定孔位，可直接锁附在标准防静电工作台面，侧边设计内嵌式提手，方便产线换型时快速移位调整。操作端布局符合人机工程要求，急停按钮布置在面板左前侧最易触碰的位置，启动与复位按钮布置在面板右前侧操作区，中间嵌入小型状态显示屏，可实时显示当前工位的压合压力、到位状态、测试结果，操作人员无需俯身即可完成全部操作动作，单工位操作节拍可控制在数秒内，适配产线UPH提升需求。工作载台区域采用多工位并行布局，可同时放置多个待加工工件，载具采用快拆式设计，换型时仅需更换定位载板即可适配不同规格的工件，无需重新调整整体机构位置。上部执行单元采用滑台式气动驱动结构，搭配弹簧缓冲压头，压合过程中可根据工件表面状态自适应调整压力，避免硬接触压伤工件表面，压合行程通过限位块精准控制，重复定位精度可满足精密零部件的组装公差要求。气路元件全部集成在执行单元侧方，走线走管全部隐藏在腔体内部，仅在设备后部预留气源与电源接口，现场部署时仅需对接压缩空气与220V电源即可投入使用，无需复杂的接线调试。设计阶段充分考虑了日常维护需求，下部腔体采用可拆卸侧板，内部电气元件采用导轨式安装，故障时可快速更换备件，载台区域的定位销、压头都采用标准件，损耗后可直接替换同规格标准件，降低运维备件成本。整体结构没有冗余设计，所有部件都围绕紧凑化、易操作、快换型的核心需求选型，没有多余的装饰性结构，所有外露边角都做了倒角处理，避免操作过程中剐蹭操作人员，符合车间安全生产的设计要求。
