激光芯片与光纤对准装夹工装结构

项目分类:3D模型 发布时间:2021-09-07 ID:264048
  • 激光芯片与光纤对准装夹工装结构

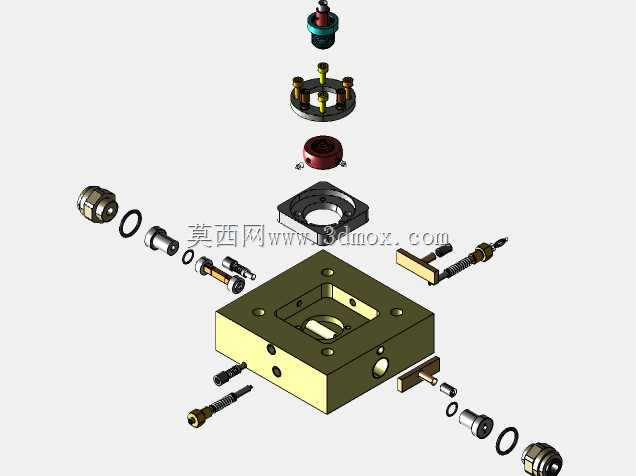

这套对准装夹结构主要面向光通信器件封装、半导体激光模块装配场景,解决1.5mm规格激光芯片与准直透镜、光纤管的高精度同轴对准装夹需求,在光器件封装工序中,芯片与光纤的耦合精度直接决定光功率传输效率,常规手工装夹无法保证微米级的对准公差,该结构通过多维度微调与刚性定位结合的方式,满足小尺寸光电器件的装配对位要求。

结构主体采用方形基座作为承载核心,基座上设置多组安装定位槽与螺纹孔位,分别对应透镜座、光纤夹持组件、芯片定位模块的安装基准,基座整体采用硬质合金材质加工,安装面平面度控制在0.01mm以内,避免基座形变带来的对位偏差。基座四周分布的微调组件采用细牙螺杆配合弹簧复位结构,可实现X、Y两个水平方向的微米级位移调节,单圈调节进给量为0.1mm,配合锁紧螺母可在对准完成后实现位置锁定,避免装配过程中出现位移偏移。

芯片定位端采用弹性压装结构,针对1.5mm尺寸的激光芯片设置专属定位槽,槽壁做倒角导向处理,方便芯片取放,压块采用绝缘非金属材质,避免压装过程中损伤芯片电极,同时保证芯片安装后与透镜光轴的初始同轴度在0.05mm以内,减少后续微调行程。透镜安装位采用台阶式定位结构,可适配不同外径的准直透镜,通过侧面顶丝实现透镜的固定,透镜座与基座之间预留0.2mm的间隙余量,方便装配时的透镜角度微调。

光纤夹持端采用弹性夹头结构,可适配标准外径的光纤插芯,夹头尾部连接微调螺杆,可实现光纤沿光轴方向的Z向位移调节,满足耦合焦距的调整需求,夹头与基座之间设置导向铜套,保证调节过程中光纤无径向偏移。整套结构的所有活动配合面均做研磨处理,调节阻尼均匀无卡顿,锁紧后无位置漂移,整体外形尺寸控制在80mm×80mm×50mm范围内,可直接安装在常规光学调整架或者封装工作台面上,安装孔位采用标准M4螺纹孔,孔距符合通用光学平台的安装孔网格标准,不需要额外加工转接板即可完成固定。

在实际装配工序中,操作人员可先将芯片、透镜、光纤分别预装在对应夹持位上,通过侧面的千分表监测位移量,依次调节水平方向位置与轴向焦距,待光功率计检测到耦合功率达到最大值后,依次锁紧各部位的锁紧螺钉,即可完成对准工序,相比传统的多维度调整架组合装夹方式,该结构集成度更高,占用操作空间更小,针对1.5mm激光芯片的对位场景做了专属定位优化,不需要反复更换夹持配件,可有效提升小批量光器件封装的装配效率,同时保证装夹一致性。
