刚性装配分度钻床夹具结构设计

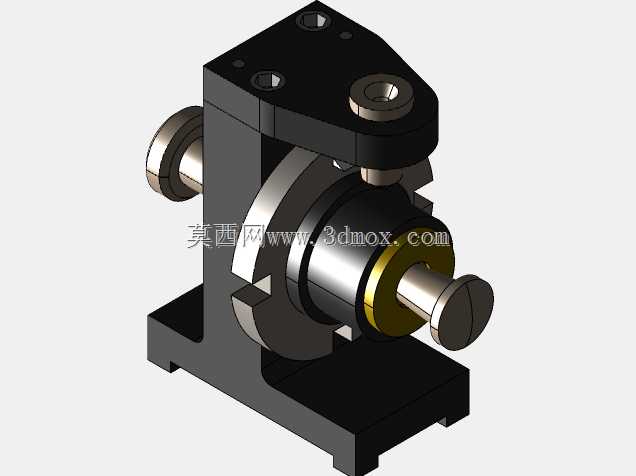

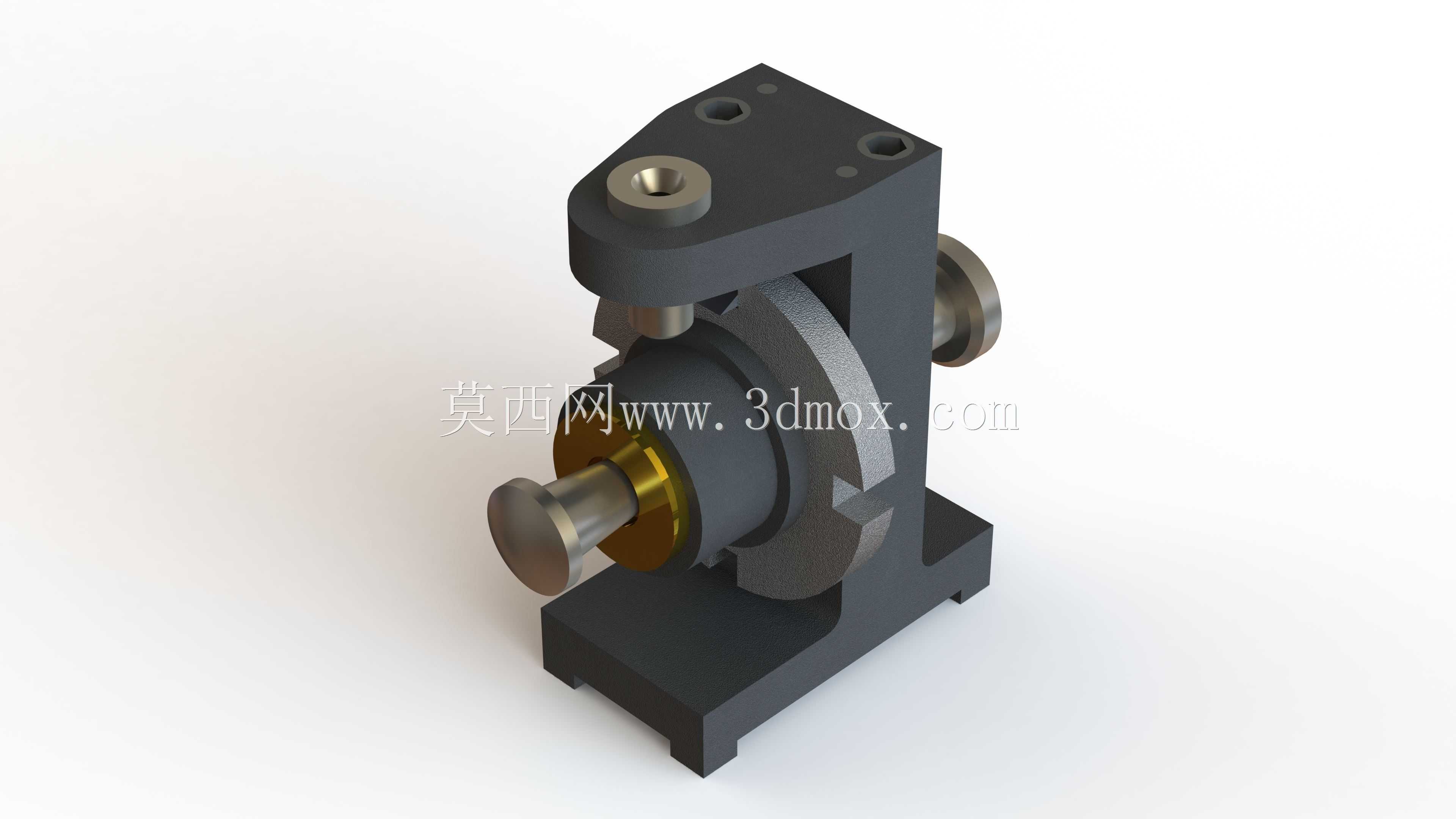

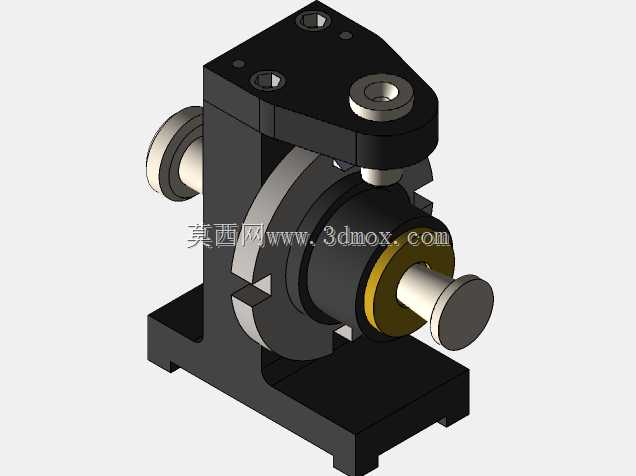

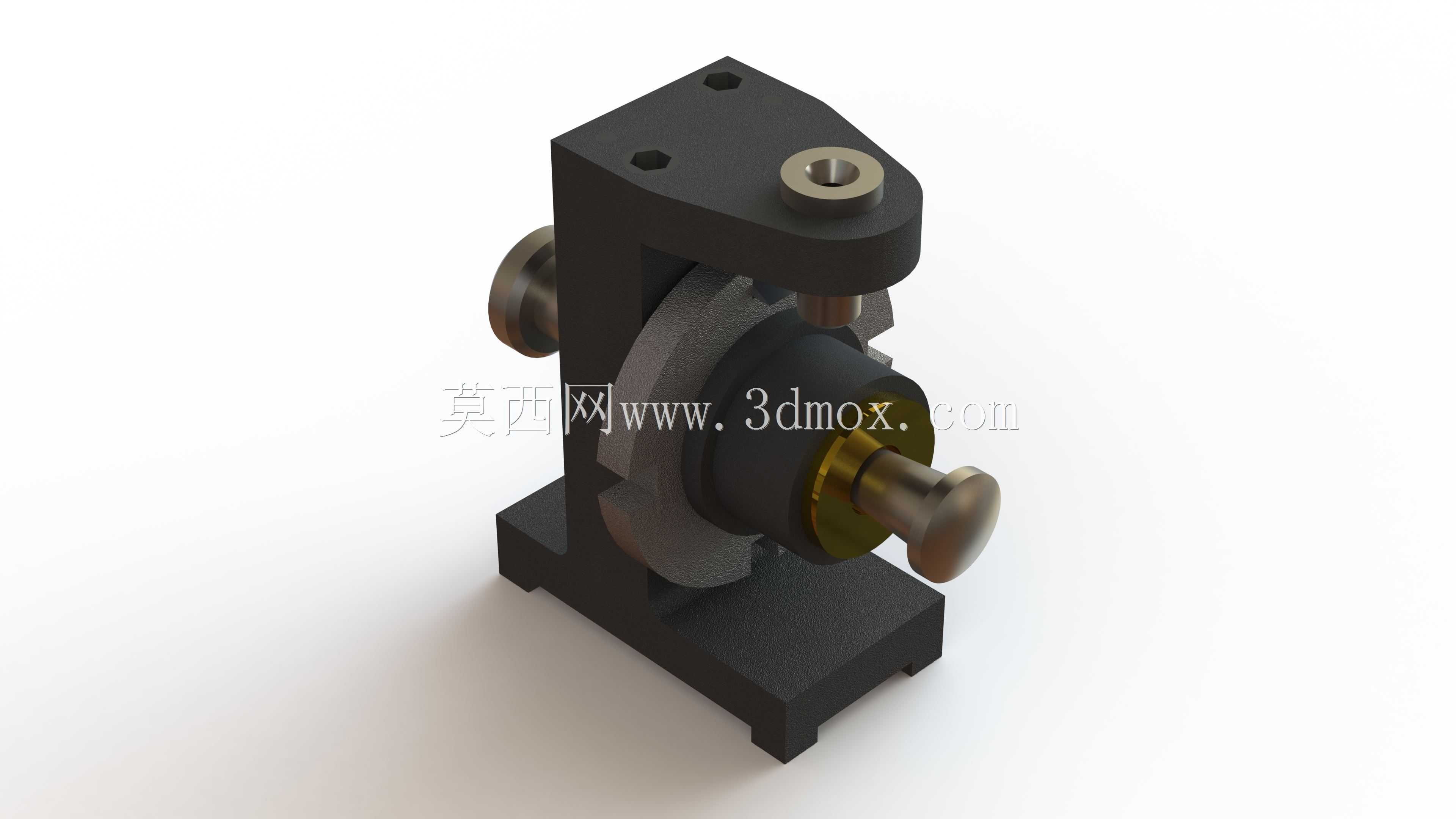

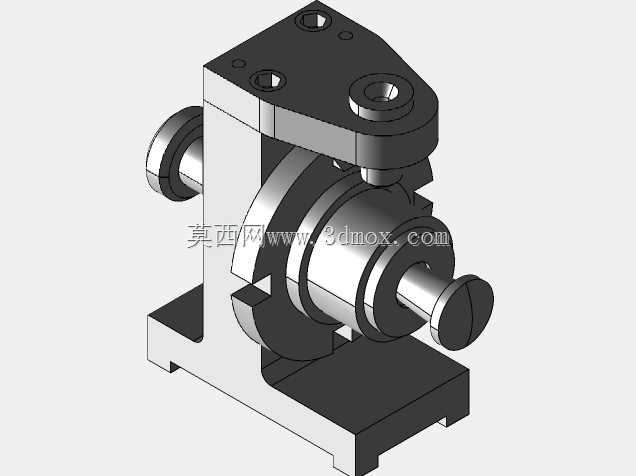

在中小批量盘类、轴套类零件的圆周等分孔加工场景中，普通钻床无法直接保证孔位的分度精度，反复划线找正不仅耗费大量辅助工时，还容易因人工操作误差导致孔位超差，直接影响后续装配的同轴度与位置度要求，这类分度钻模正是为解决该类加工痛点设计的专用工装。整套夹具采用立式悬臂支撑结构，底部为带安装槽的铸铁基座，可直接通过T型螺栓固定在钻床工作台面上，基座的安装边界适配常规台式钻床、立式钻床的工作台T型槽间距，无需额外制作过渡转接板，安装时只需找正钻套轴线与主轴轴线的同轴度即可完成装夹调试，大幅缩短工装准备周期。夹具的核心分度组件采用刚性转轴配合定位销结构，回转部分与支撑立架之间采用滑动摩擦配合，配合面经过精加工保证回转间隙控制在0.02mm以内，避免分度过程中出现窜动影响加工精度；前端的工件装夹端采用台阶式定位轴，可适配一定孔径范围内的带内孔工件，装夹时只需将工件套入定位轴，拧紧端部的快换压紧旋钮即可完成工件固定，无需额外扳手操作，单人即可在数秒内完成工件装拆。顶部的钻套安装臂与立架为一体式刚性结构，钻套孔与分度转轴的轴线垂直度经过严格校核，保证钻头进给过程中不会出现偏斜，钻套采用可换式结构，磨损后可快速更换对应规格的钻套，适配不同直径的钻头加工需求。整套夹具的所有组件均为刚性连接，没有额外的弹性补偿环节，在钻削过程中可承受较大的轴向进给力，不会出现让刀现象，加工出的孔位位置度可稳定控制在0.05mm以内，等分度误差不超过0.03mm，完全满足普通机械加工的精度要求。设计过程中充分考虑了操作的便捷性，分度操作时只需拔出侧面的定位插销，转动前端的分度手轮至对应分度位置，松开插销即可自动卡入分度盘的定位槽完成定位，无需额外的锁紧操作，手轮的握持位置符合人工操作的人机工程学要求，长时间操作也不易产生疲劳。夹具的整体外形紧凑，立架高度控制在常规钻床的主轴行程范围内，不会出现主轴行程不足无法加工的问题，基座的重心经过优化，即使在较重的钻削力作用下也不会出现倾覆风险，日常维护只需定期在回转配合面加注润滑油即可，没有复杂的液压、气动元件，故障率极低，非常适合小型机加工车间、维修班组的日常零件加工使用。
