多吸头集成式真空拾取执行装置

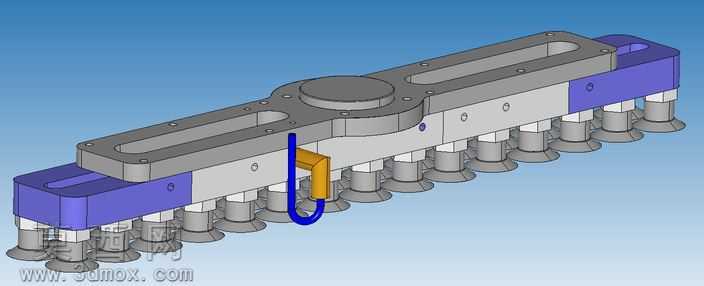

本模型为多吸头集成式真空拾取执行装置，采用三维参数化建模方式完成全结构设计，建模过程中对各零件的装配公差、配合间隙做了合理预留，确保虚拟装配状态下无干涉错配问题。模型整体采用长条形对称布局设计，主体基座采用分段式拼接结构，中段设置圆形真空汇流腔体，用于统一接入外部真空供给管路，腔体两侧延伸出长条形安装基体，基体表面开设多组沉头安装孔与定位销孔，可适配不同规格的设备安装法兰，两端设置紫色端盖结构，既完成基座腔体的密封封装，也预留了辅助安装的定位槽位。装置底部沿基体长度方向等距排布十六组真空吸头组件，每组吸头由金属连接柱与柔性吸盘组成，连接柱与基座内部真空气道密封连通，柔性吸盘采用带唇边的波纹结构设计，可自适应贴合不同表面平整度的待拾取物料，补偿微小的高度差与平面度误差，保证吸附密封性。模型侧面设置了蓝色弯管与黄色快插接头结构，用于外接真空检测元件或辅助气路，可实时监测吸附腔体内的真空度，反馈拾取状态。渲染阶段对不同部件赋予了差异化材质：主体基座采用哑光银灰色金属材质模拟阳极氧化铝合金质感，端盖采用磨砂紫色工程塑料材质，吸头连接柱采用亮面金属材质，柔性吸盘采用半透明哑光硅胶材质，管路与接头分别采用蓝色、黄色的工程塑料与黄铜金属材质，通过材质区分清晰展现各部件的功能分区与结构边界。设计思路上围绕大面积阵列物料的快速拾取需求，采用集成式真空气道设计替代传统独立管路排布，大幅精简了外接管路数量，多吸头等距排布可同时拾取多件规整排布的物料，有效提升自动化产线的上下料效率，整体结构紧凑，安装适配性强，可作为自动化分拣、包装、搬运设备的末端执行机构使用，模型完整还原了装置的内外结构细节，各零件可独立编辑修改，方便后续根据实际使用场景调整吸头数量、间距与基座尺寸。
