阀门自动化装配作业专用设备结构设计

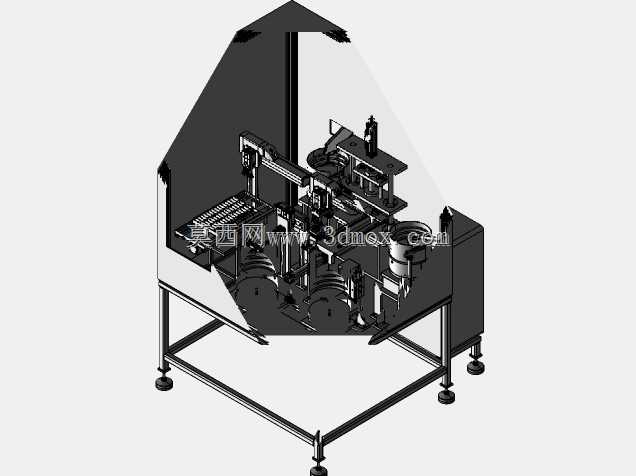

这款阀门装配设备主要面向中小规格通径阀门的批量组装作业场景，适配阀瓣、密封圈、阀杆、阀体等多类阀门核心零件的序间装配工序，可替代传统人工作业模式下的零件拾取、对位、压装、转运环节，在水暖器材、工业流体控制元件的生产车间中，可直接嵌入现有阀门生产线的装配工段，衔接上游零件加工出料工位与下游密封性检测工位，减少人工重复取放零件的动作损耗，降低装配对位偏差带来的产品次品率。设备整体采用方管焊接机架作为承载基础，底部配置可调式支撑脚杯，可适配车间不同平整度的地面安装需求，机架台面预留了标准安装孔位，可根据实际生产的阀门型号规格快速更换对应工装治具，无需对主体机架做二次加工改动。设备上部设置多组直线拾取机构，搭配横向移动导轨组件，可覆盖台面所有装配工位的作业范围，拾取端配置柔性夹爪，可根据零件材质调整夹持力度，避免铜质、塑料类密封零件表面出现夹伤划痕。设计阶段优先考虑了作业人员的操作动线，物料上料位设置在设备前侧靠近操作人员的区域，装配完成的出料位衔接后侧输送线，操作人员仅需完成散件物料的补料工作，无需探身进入设备作业区域，设备外围预留安全光栅的安装位置，可直接接入车间安全控制系统，在人员误入作业范围时即时暂停设备运行。设备的振动上料组件集成在机架侧部，可完成小型密封圈、紧固件的自动排序送料，无需人工逐件摆放零件，送料轨道可根据零件尺寸调整流道宽度，适配不同规格小零件的送料需求。整体装配工位采用模块化布局，每个装配单元可独立调试维护，单个工位出现故障时可单独拆解检修，不影响其他工位的正常作业，设备的气路、线路均走机架内部预留的布线槽，台面无外露管线，避免生产过程中管线剐蹭零件、积尘积油的问题。台面作业区域设置透明防护围挡，既可以观察内部装配作业状态，也能防止装配过程中零件飞出造成安全隐患，围挡采用快拆式固定结构，日常清理维护时可快速拆卸。
