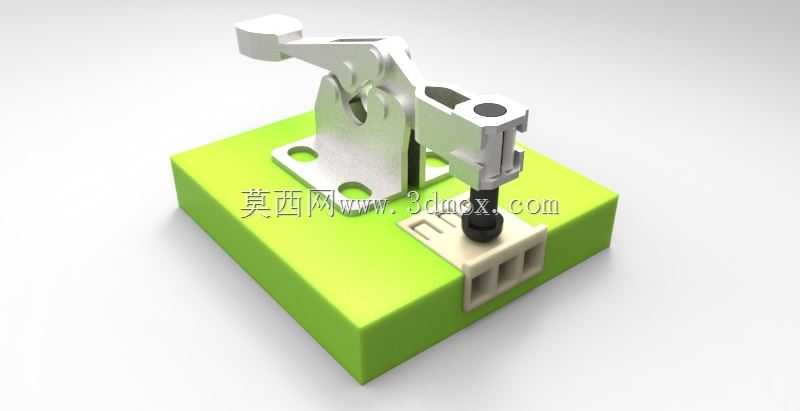

卧式快速夹钳压紧工装结构

这款卧式快速夹钳压紧结构，在非标自动化产线、工装治具加工、小型工件装配工位中应用十分广泛，日常做治具设计时，这类夹钳是经常会选型用到的标准压紧元件。从实际使用场景来看，它常被布置在工件定位座的侧边位置，配合定位块完成工件的快速压紧与释放，相比螺栓压紧的方式，操作效率能提升数倍，操作人员只需要扳动夹钳手柄，就能完成压紧动作，不需要额外工具，在小批量零件加工、电子元件装配、木制品加工、钣金件临时固定等场景都能适配。

从功能特性来看，这款夹钳采用连杆死点锁紧结构，当手柄扳动到锁紧位置时，连杆机构越过力学死点，此时即使受到工件方向的反向反作用力，夹钳也不会自行松脱，锁紧状态的保持力稳定，不会因为设备运行的轻微振动出现松脱问题。夹钳的压头位置做了可调设计，压杆端部的压紧头可以根据被压工件的高度差做微调，适配不同厚度的工件装夹需求，压头接触工件的端面做了防滑处理，避免压紧过程中工件出现滑移错位。

设计思路上，这款夹钳的安装底座采用带安装孔的平板结构，两个沉头安装孔可以直接通过内六角螺栓固定在工装基板或者工作台面上，安装基准面做了铣平处理，保证安装后夹钳的位置精度，不会出现安装倾斜导致的压紧力偏移问题。夹钳的所有铰接位置都做了间隙配合设计，扳动手柄时的阻尼感适中，不会出现卡滞或者旷量过大的问题，长期反复使用后铰接位置的磨损量极小，能保证较长的使用寿命。

从安装边界来看，夹钳底座的两个安装孔中心距适配常规的工装基板孔系，不需要额外做特殊的安装位加工，锁紧状态下夹钳的整体高度不会过高，不会和周边的加工刀具、装配机械手产生运动干涉，压头的压紧行程覆盖常规小型工件的装夹厚度范围，松开状态下夹钳的压臂会抬起到足够高度，方便操作人员取放工件，不会出现工件取放时和压臂碰撞的问题。夹钳的整体结构做了轻量化设计，主体采用冲压钢板加工成型，在保证结构强度的前提下整体重量较轻，不会给工装基板带来额外的负重，同时外露的金属表面做了镀锌防锈处理，在车间多油污、多切削液的环境下也不容易出现锈蚀问题，日常维护只需要定期在铰接位置滴注少量润滑油即可，不需要复杂的保养流程。
