机加工件形位公差检测用检验夹具结构

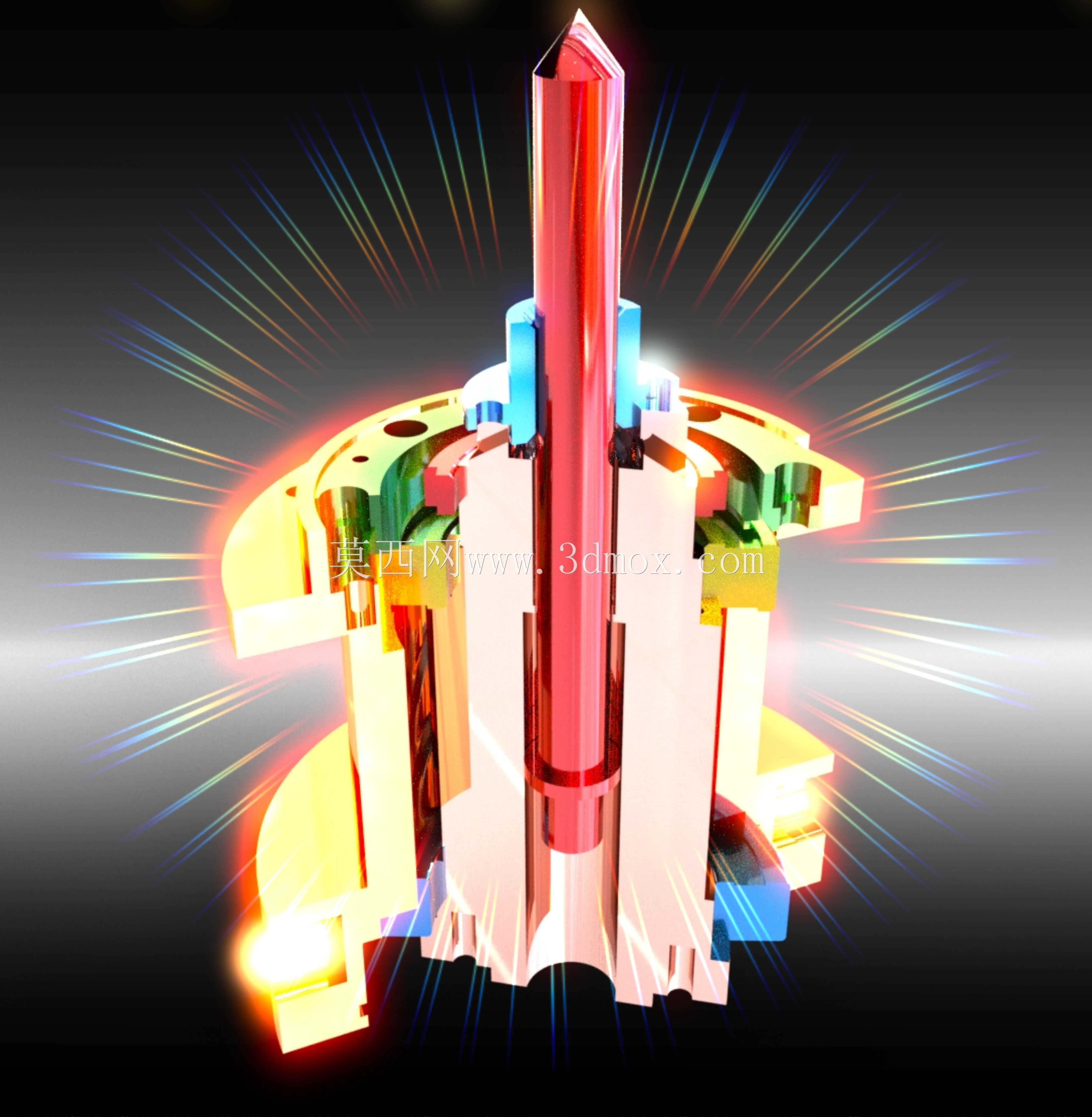

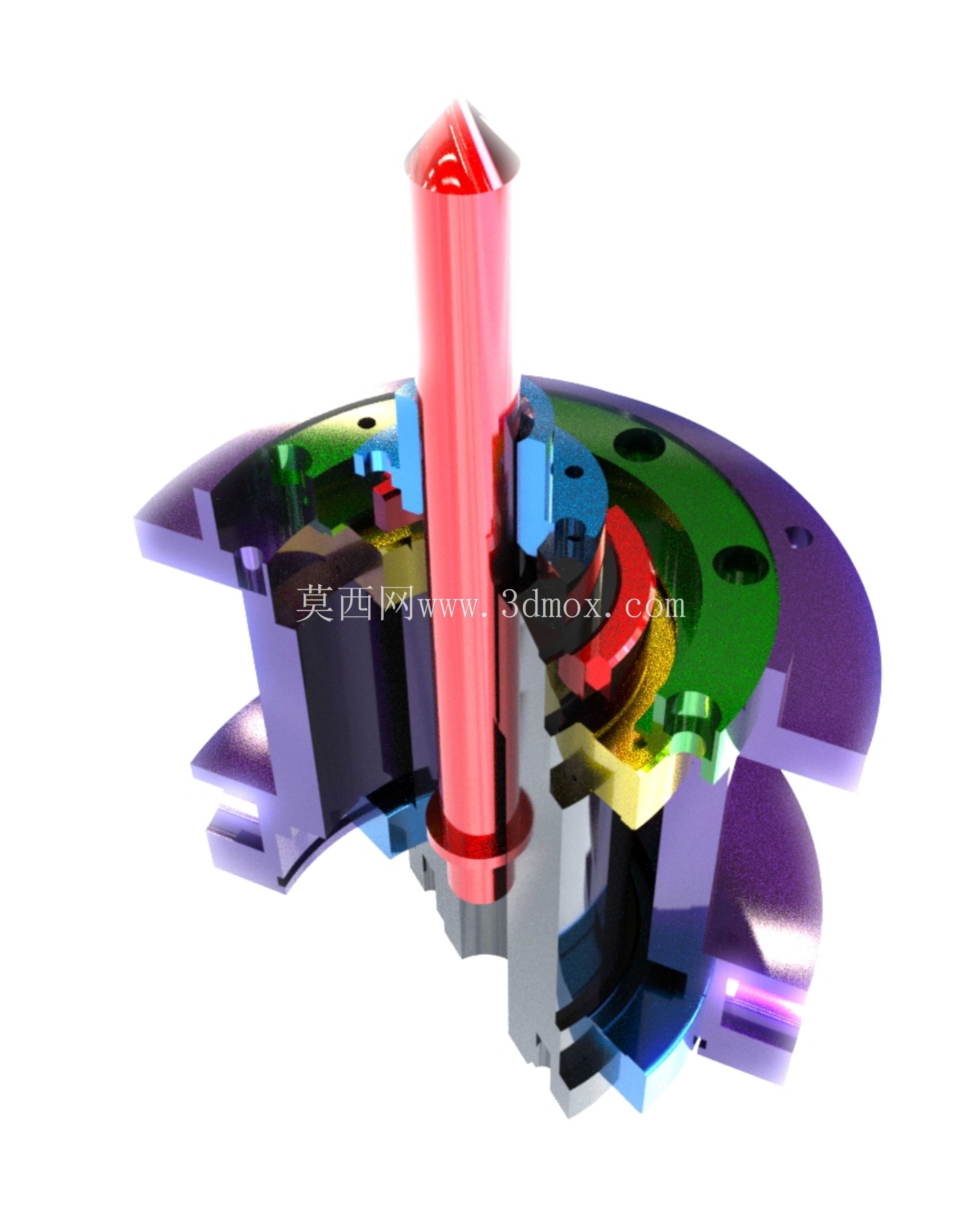

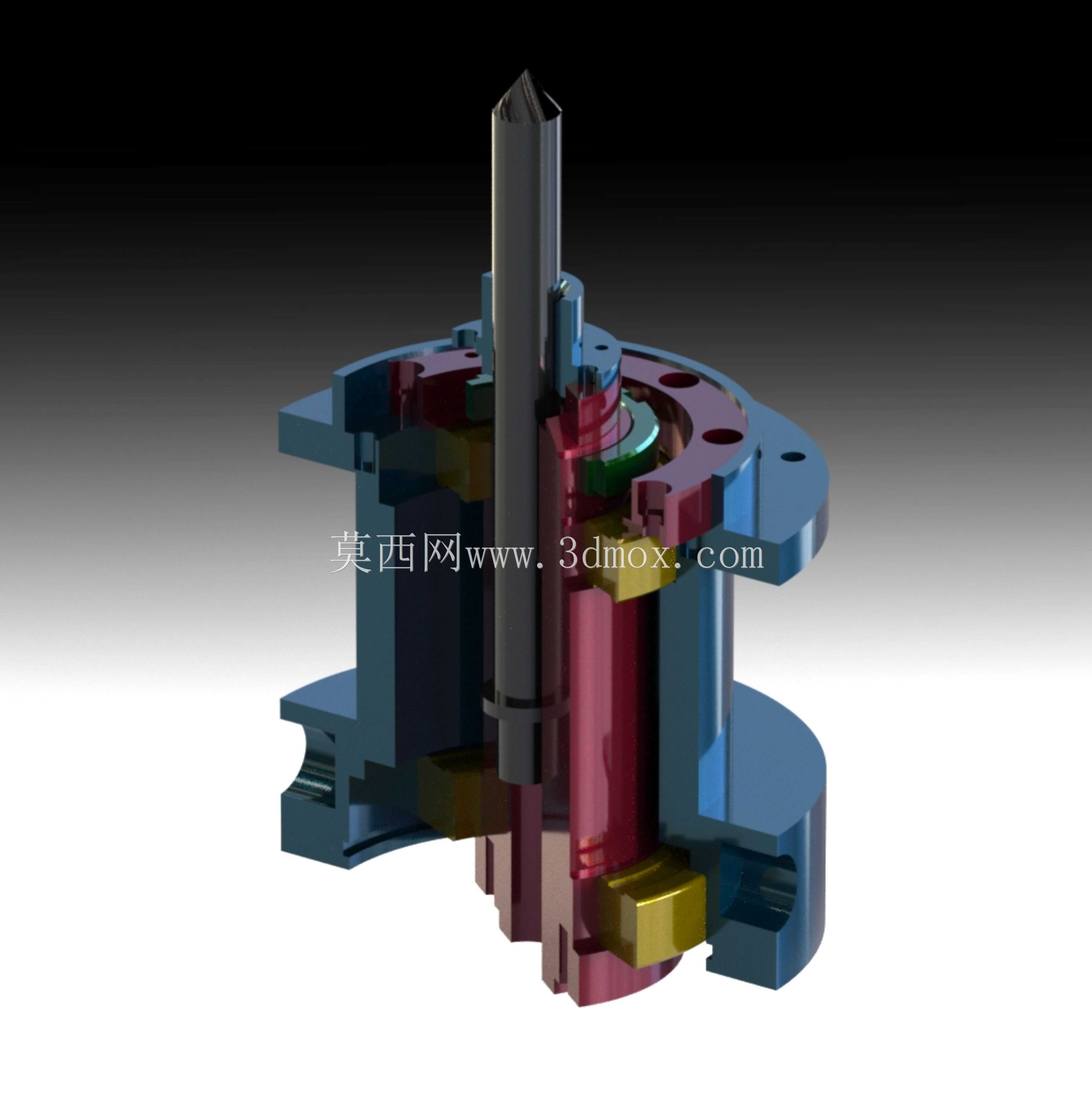

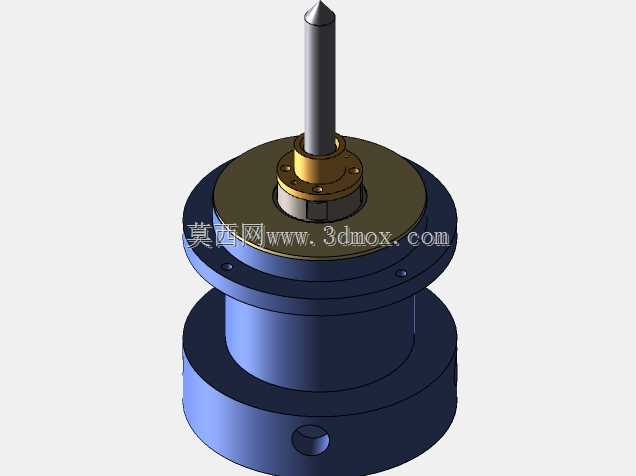

在精密机加工产线的终检环节，这类检验夹具主要承担回转类机加工块类零件的形位公差校验工作，替代传统手工打表检测的低效方案，能将单零件检测时长压缩至半分钟以内，适配批量生产过程中的工序间抽检与成品全检场景，尤其适配汽车零部件、液压阀块类零件的同轴度、端面跳动、装配定位面平面度的快速校验。从结构设计逻辑来看，整套夹具采用分层同轴定位思路，底部设置带定位止口的基座，可直接固定在检验平台的T型槽上，基座的安装孔位按照标准检验平台槽距设计，不需要额外加工过渡连接板，安装时仅需用压板压紧基座侧边即可完成固定，基座上表面的定位止口与被测零件的基准外圆采用H7/g6小间隙配合，保证零件装拆顺畅的同时，定位径向跳动控制在0.005mm以内，避免定位误差影响检测结果。夹具中轴采用硬质合金材质的导向芯轴，芯轴表面粗糙度达到Ra0.8，和被测零件的内孔基准配合时，能消除内孔圆度误差带来的检测偏差，芯轴顶部的顶尖结构可配合百分表架实现自身回转精度校验，每次使用前仅需转动芯轴打表，就能确认夹具自身精度是否满足检测要求。周向分布的弹性定位块采用铜质材质，避免划伤被测零件的加工表面，定位块的伸缩量通过内部的弹簧预紧，可适配一定尺寸范围内的同系列零件，不需要更换夹具就能完成相近规格零件的检测，减少工装库存占用。夹具的剖分式外壳结构既可以保护内部的定位、导向组件不受车间切屑、切削液的侵蚀，也预留了百分表测头的伸入空间，检测时可同时在径向、轴向布置多个测头，一次装夹就能完成所有形位公差项目的检测，不需要反复调整零件装夹姿态。整套夹具的外形轮廓控制在直径180mm、高度220mm的范围内，不会占用过多检验台空间，重量控制在8kg以内，单人即可完成搬运与装调，适配车间多工位流转检测的需求。在设计过程中，所有运动配合面都设计了防尘密封结构，避免车间环境中的粉尘进入配合间隙导致夹具卡滞，长期使用的精度保持性优于普通开放式检测夹具，日常维护仅需定期在导向面涂抹少量润滑脂即可，不需要复杂的拆解保养。
