西克UE410-2RO4安全继电器模块结构设计

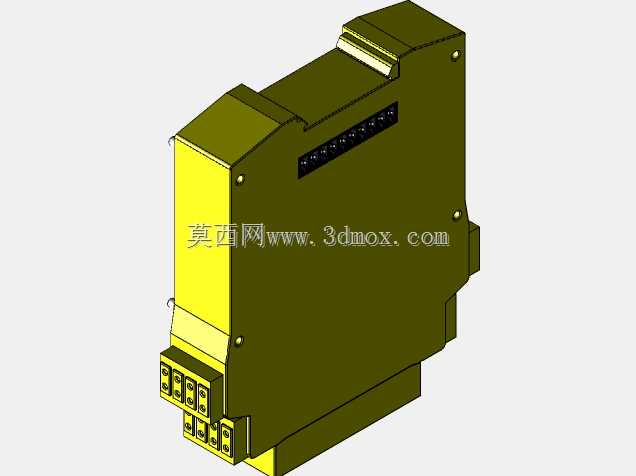

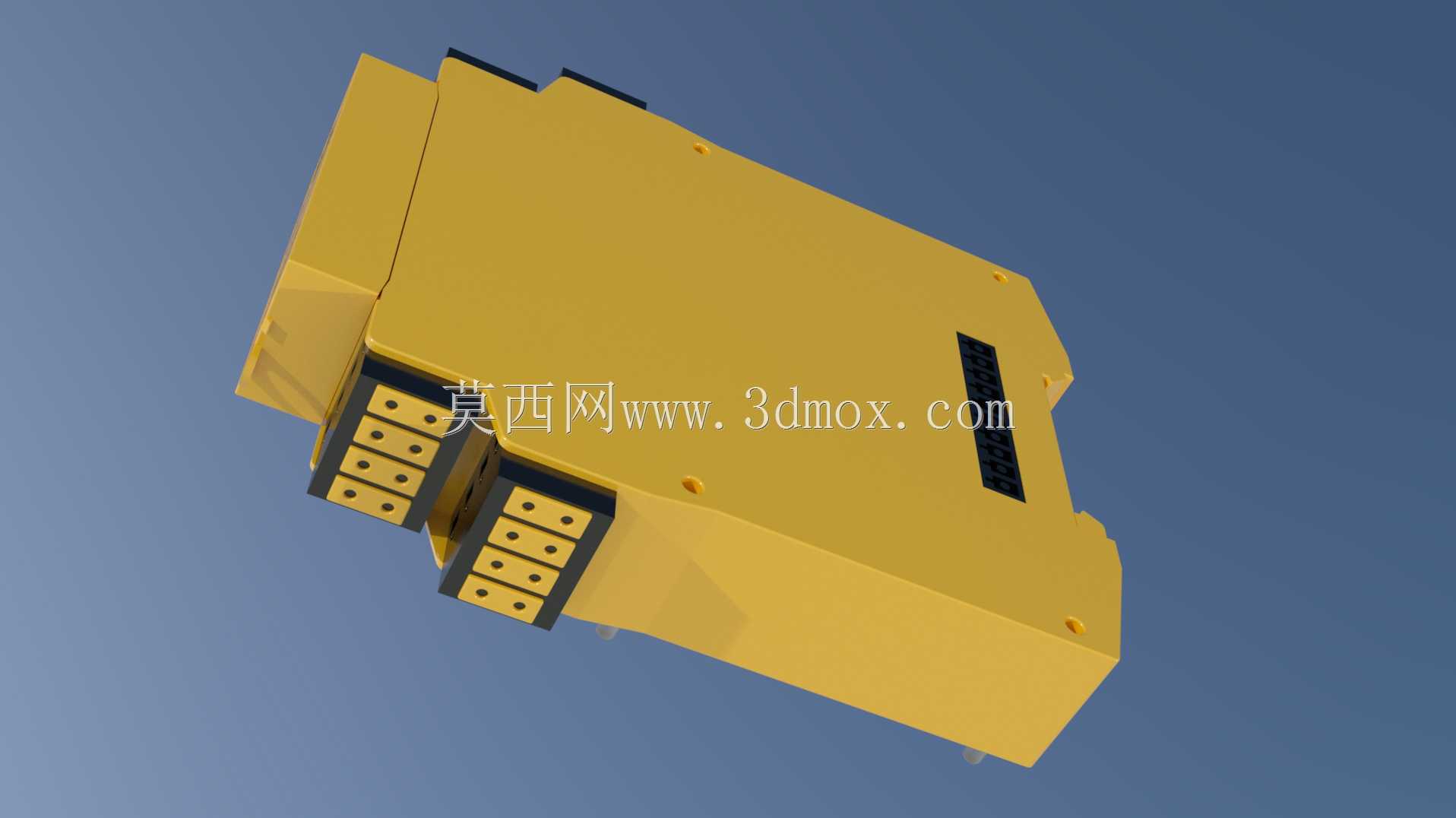

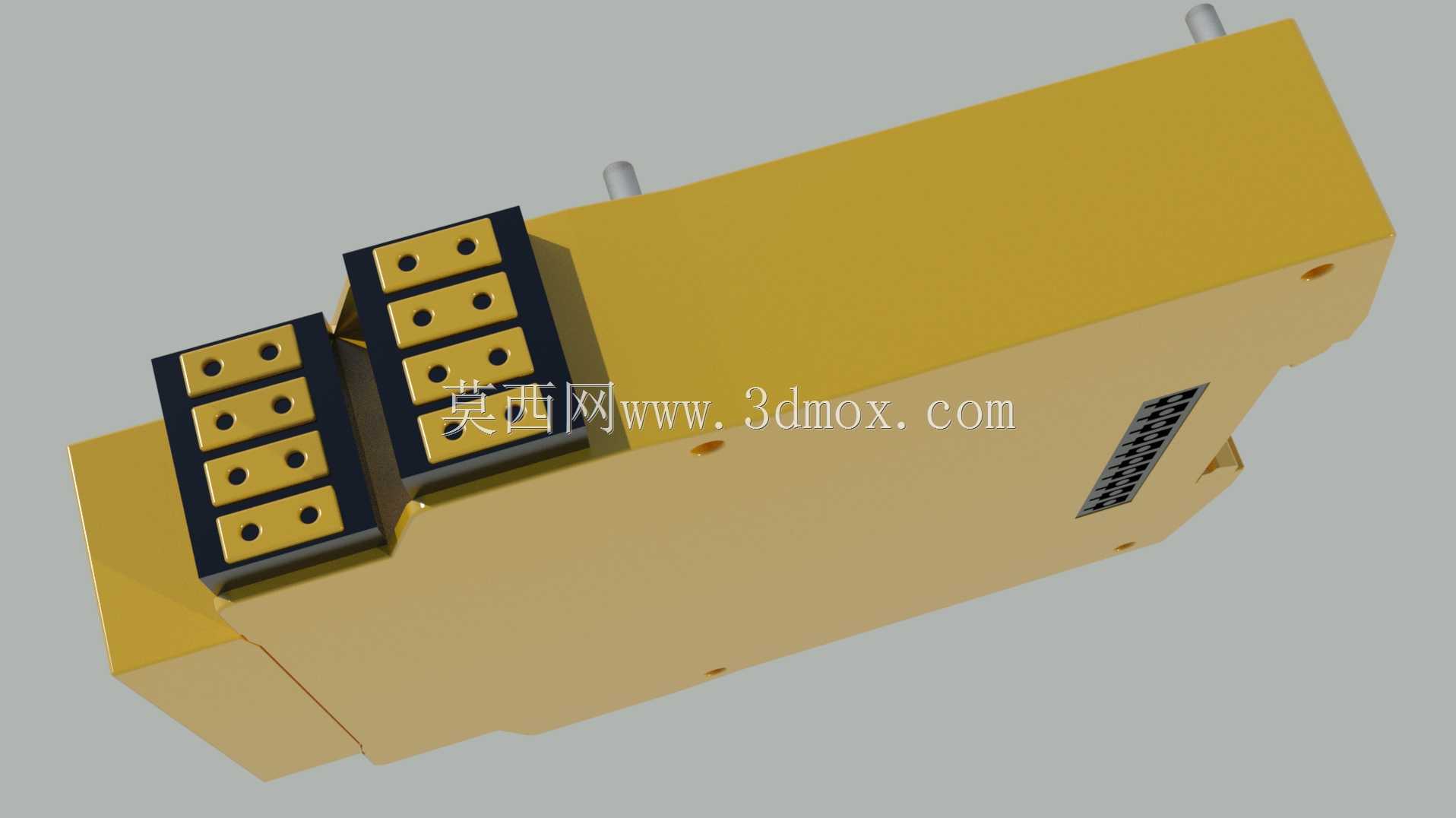

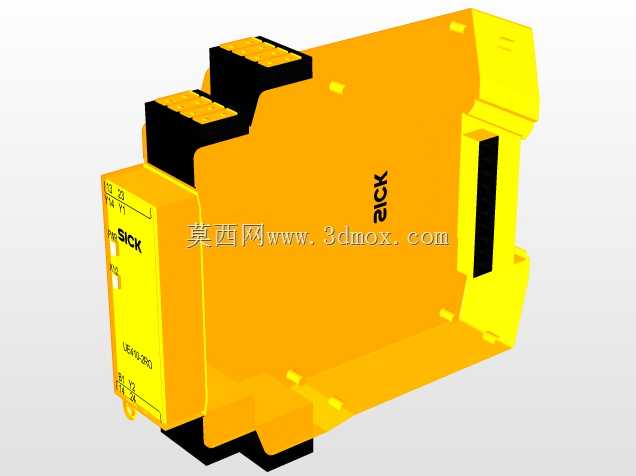

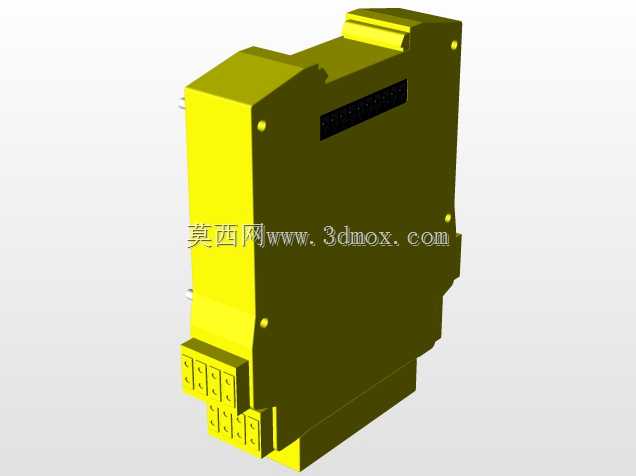

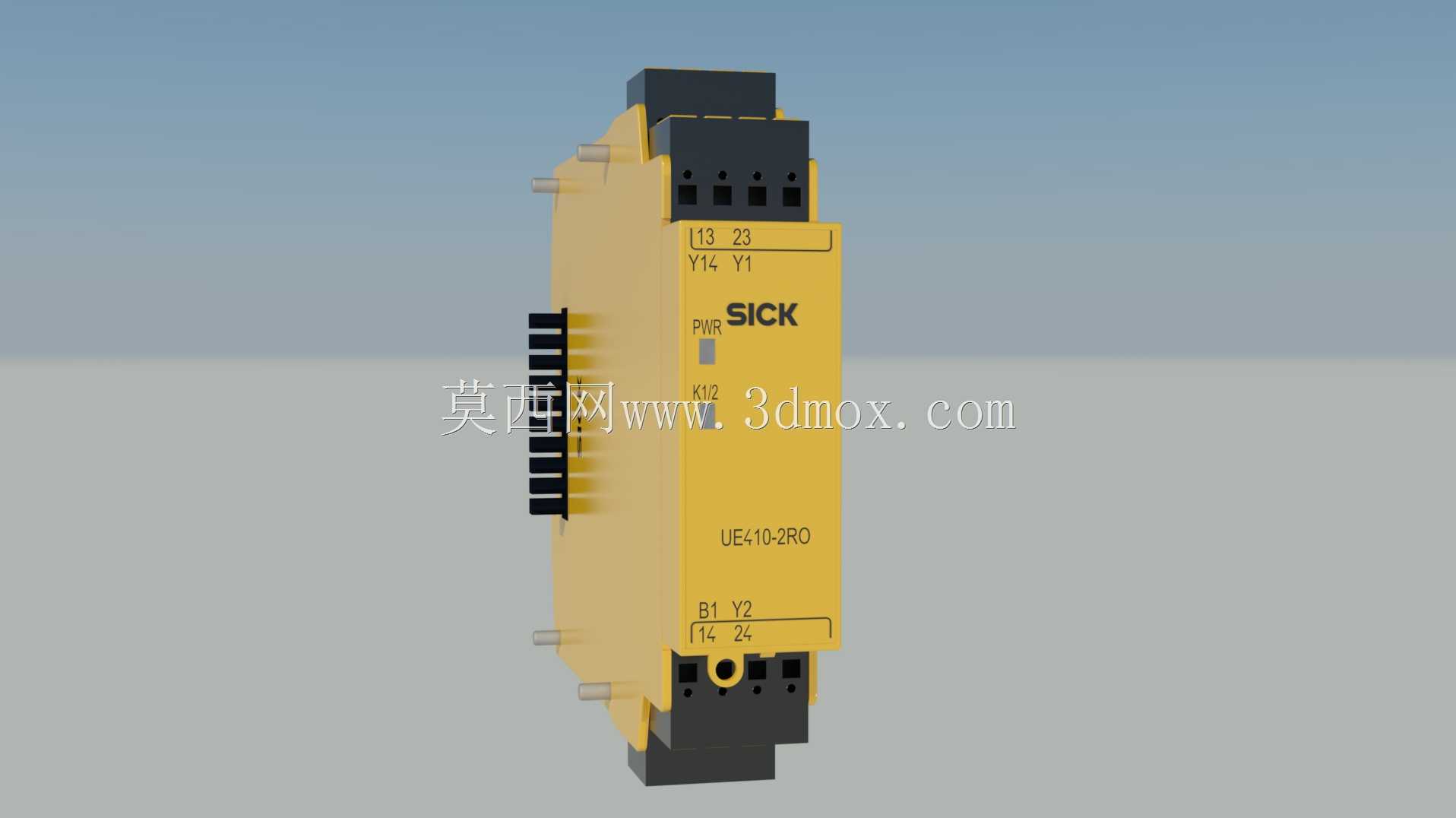

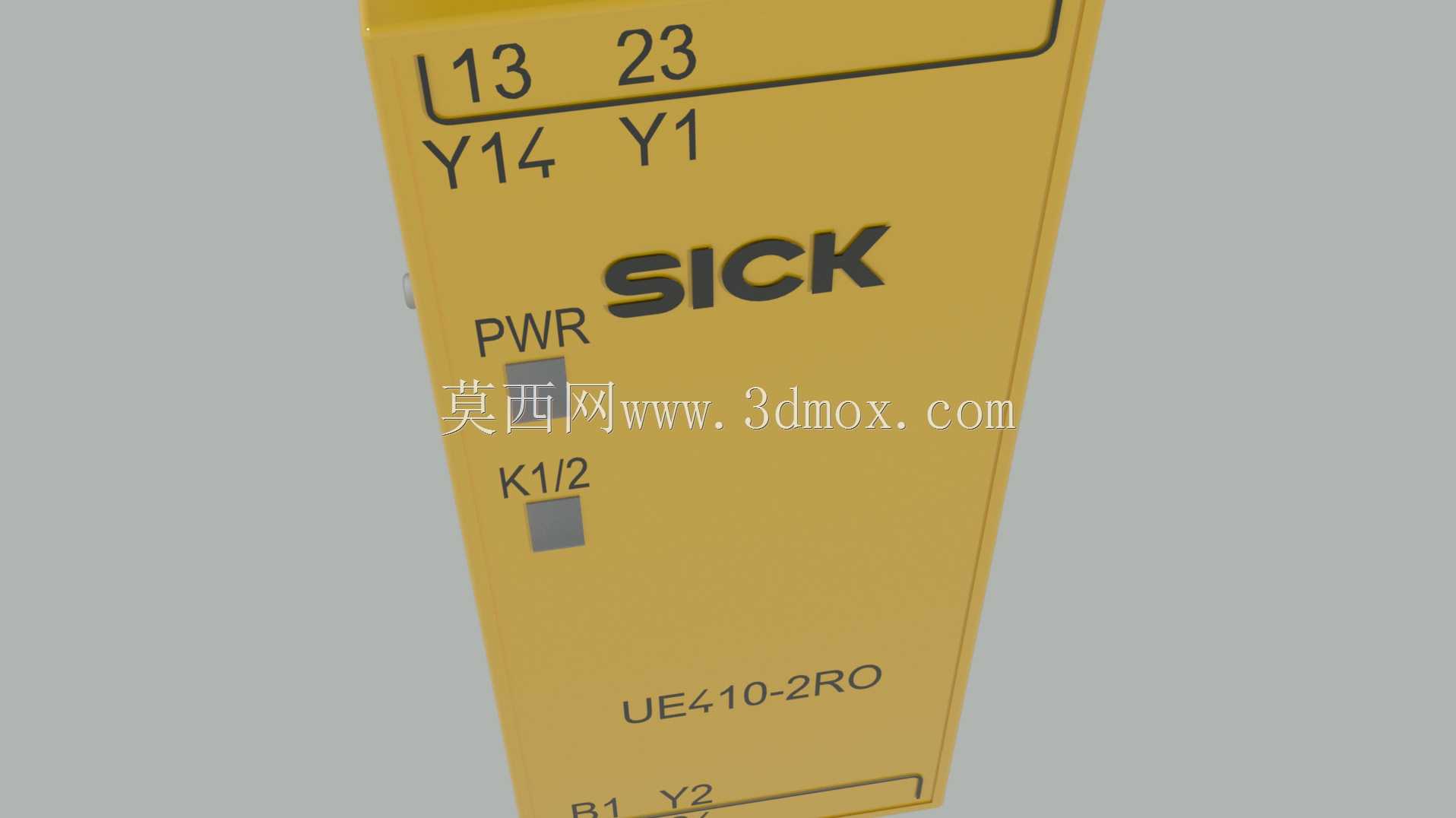

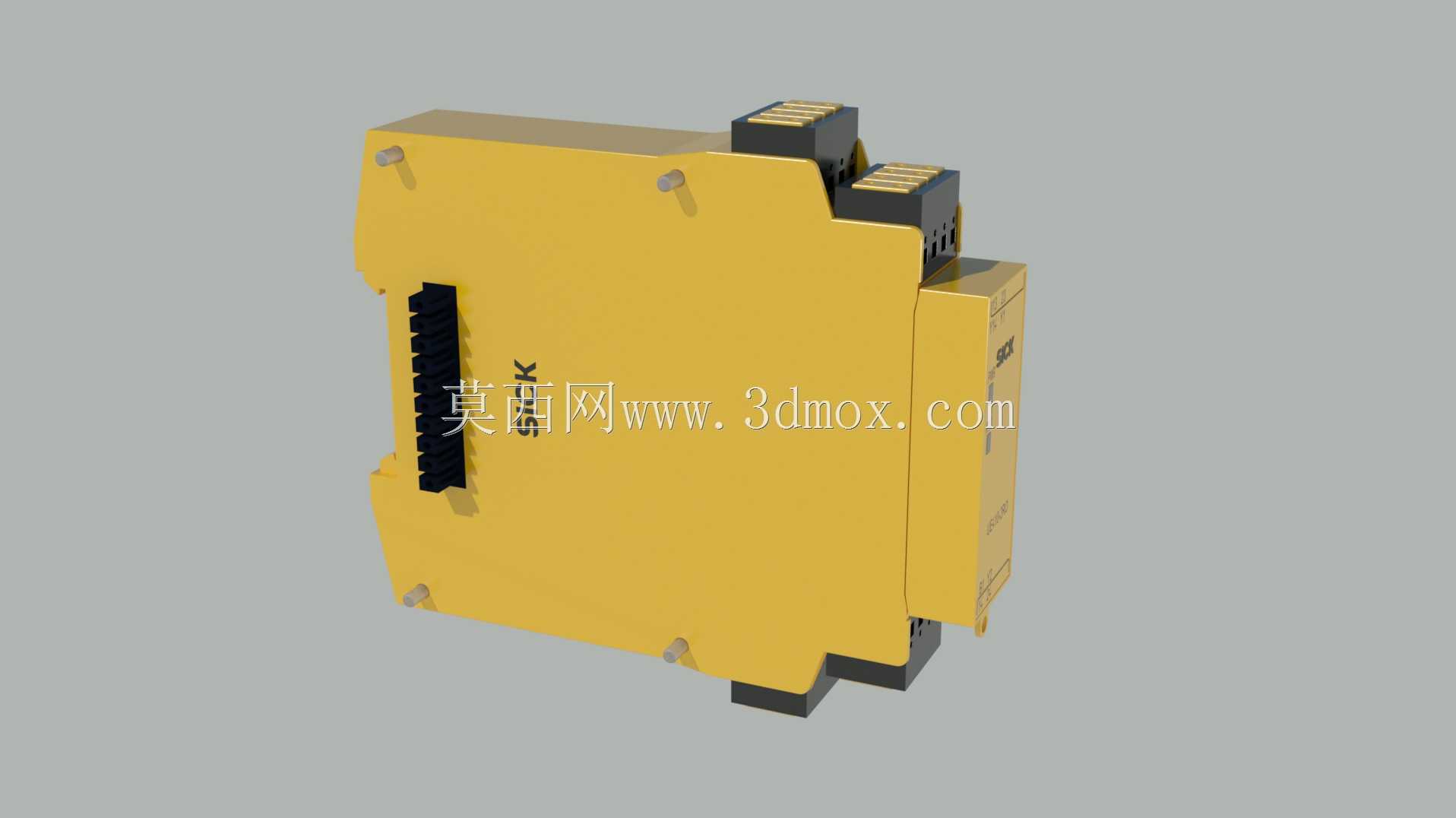

在自动化生产线的安全回路搭建场景里，这类安全继电器模块是不可或缺的核心控制元件，主要负责接收安全传感器、急停按钮、安全门开关的输入信号，经过内部逻辑判断后输出可靠的通断信号，切断动力回路的供电，避免设备误动作带来的人员伤害与设备损毁风险。不同于普通中间继电器，该模块采用冗余触点设计，即使内部某一组触点发生熔焊故障，另一组独立触点仍能可靠切断回路，满足工业安全等级的硬性要求。从三维结构设计来看，整体采用标准导轨安装的窄体式壳体，宽度控制在22.5mm的标准模数尺寸，适配市面上绝大多数DIN导轨安装的电控柜布局，不会占用过多柜内安装空间，壳体上下两端预留的接线端子采用插拔式弹簧端子结构，接线时无需工具即可完成导线压接，后期维护更换模块时不需要重新逐根拆线，大幅缩短现场停机维护的时间。模块正面的状态标识区做了凹凸式的丝印设计，13/23、14/24等触点编号直接模印在壳体对应端子旁，即使长时间使用表面积灰，也能清晰辨识端子定义，避免接线错误。侧面预留的扩展槽位可以和同系列的输入扩展模块拼接，不需要额外占用导轨位置，通过侧边的金手指连接器直接完成内部信号连通，扩展安全输入点数量时不需要重新布设跨接线缆。设计时充分考虑了电控柜内的散热需求，壳体两侧开设了细密的对流通风槽，模块内部的功率元件工作时产生的热量可以通过自然对流快速散出，即使在密闭电控柜内长期满负载工作，也不会出现过热导致的触点误动作。安装卡扣采用弹性钢制卡扣，卡接在标准35mmDIN导轨上时会有明确的卡位反馈，不会因为设备运行的长期振动出现松脱移位，同时卡扣上预留了拆卸拨片，更换模块时只需要用一字螺丝刀轻拨拨片即可将模块从导轨上取下，操作十分便捷。模块的接线端子排布遵循强弱电分离的原则，上端子区为安全输入触点接线位，下端子区为输出控制触点接线位，不同电压等级的接线位之间做了凸起的隔离筋，避免接线时导线毛刺跨接造成短路故障。
