TE/Axicom高频射频DPDT贴片继电器结构

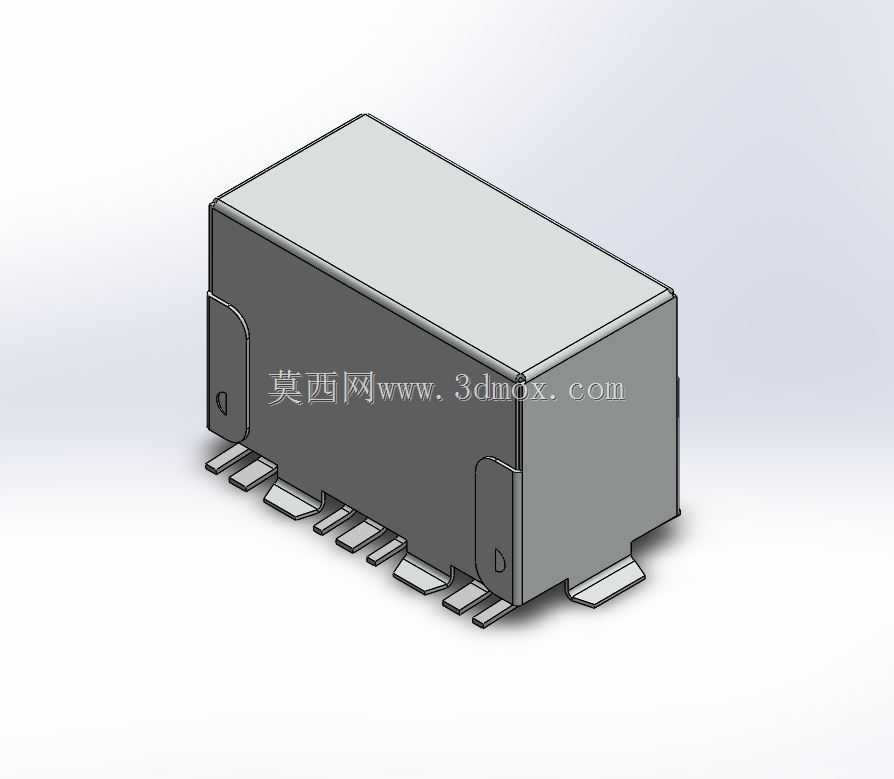

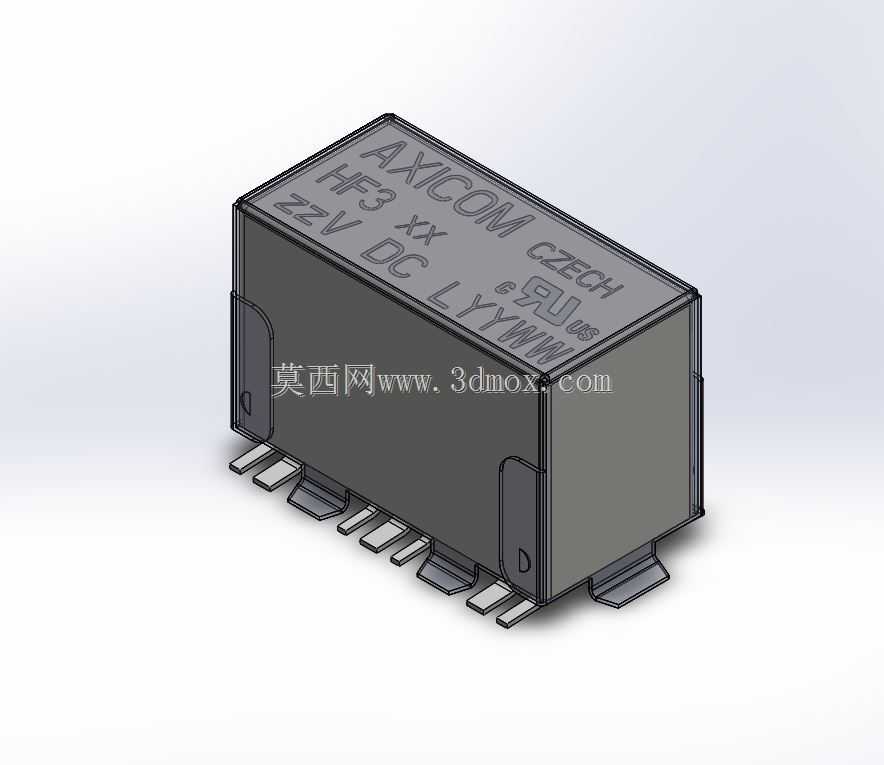

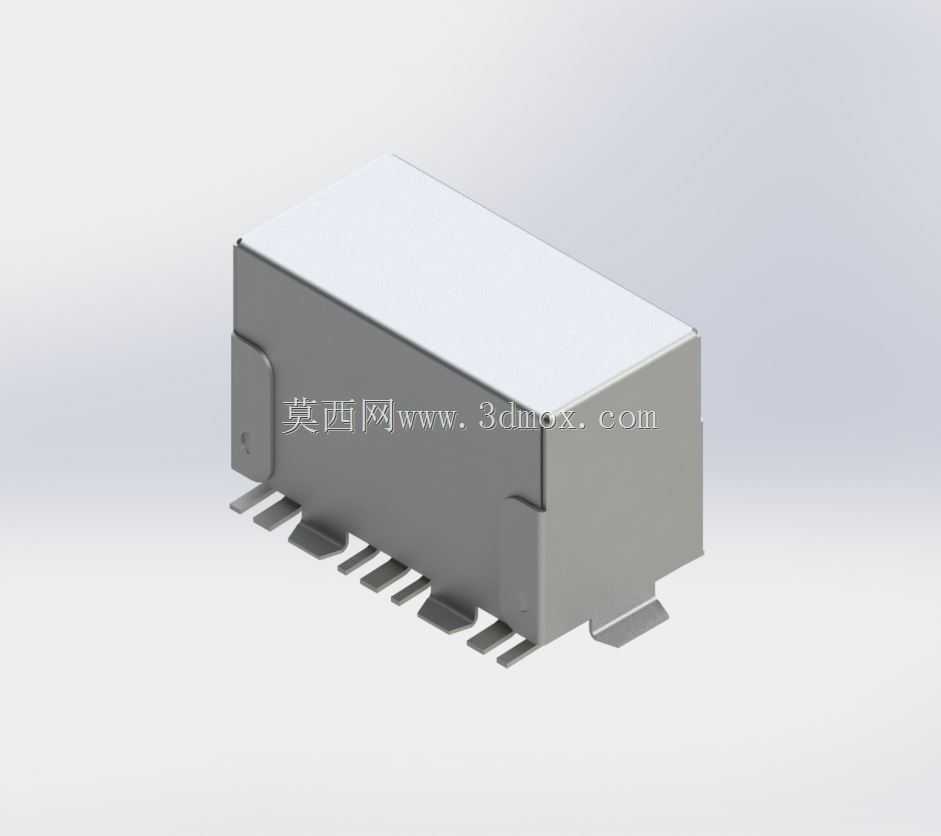

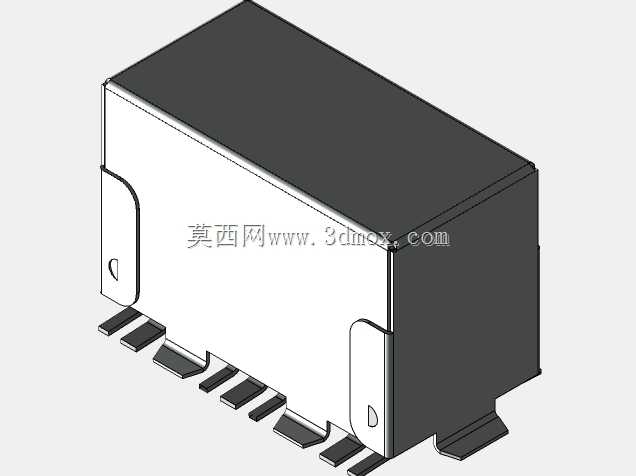

在射频通信链路、测试测量设备、高频信号切换场景中，信号通路的插损、隔离度、切换响应速度直接决定整套系统的工作稳定性，这款3GHz频段的DPDT贴片继电器，正是针对高频信号切换需求开发的表面贴装器件，建模过程中完全还原了实物的结构特征与安装边界，可直接用于PCB布局仿真、整机结构干涉检查、装配工艺验证环节。从实际选型应用角度看，这类射频继电器区别于普通功率继电器，核心设计目标是在3GHz工作频段内保证极低的信号插入损耗、足够高的通路间隔离度，避免高频信号传输过程中出现反射、串扰问题，因此建模时严格还原了内部信号通路的屏蔽结构、引脚的阻抗匹配尺寸，确保导入PCB设计软件后，可直接匹配50欧姆阻抗的射频走线设计，不会因为模型尺寸偏差导致后期制版出现阻抗失配问题。外形结构上，该器件采用金属屏蔽外壳封装，外壳与底部接地引脚形成完整的电磁屏蔽腔，可隔绝外部电磁干扰对内部射频触点的影响，同时避免内部高频信号向外辐射干扰周边电路；贴片引脚采用翼型设计，引脚间距、引脚伸出长度、共面度参数完全按照实物公差范围建模，可直接用于SMT贴片工艺的钢网设计、吸嘴选型验证，提前排查贴片过程中可能出现的立碑、虚焊、引脚共面度不足等工艺问题。功能层面，该器件提供闭锁与非闭锁两种版本可选，建模时分别还原了两种版本的内部触点布局差异，闭锁版本依靠磁保持结构实现触点状态锁定，无需持续给线圈供电即可保持通路状态，适合低功耗便携通信设备使用；非闭锁版本则需要线圈持续通电维持触点状态，响应速度更快，适合高速信号切换的测试设备场景。安装边界设计上，模型完整保留了器件周边的禁布区参考标识，包括外壳下方的接地焊盘尺寸、引脚周边的走线避让范围、器件顶部的高度避让空间，结构工程师在进行整机堆叠设计时，可直接调用该模型确认周边结构件、其他元器件的安装位置，避免出现装配干涉、信号干扰问题。触点部分的建模还原了射频专用触点的镀金层结构特征，这类触点接触电阻极低，高频信号传输时的损耗更小，同时具备更长的机械寿命与电气寿命，可满足通信设备长期稳定工作的需求。在实际工程应用中，这类继电器常被用于射频信号通路切换、天线调谐回路、测试仪器的信号选通模块、无线通信设备的频段切换单元，建模时充分考虑了不同场景下的装配需求，模型的坐标系原点设置在器件底部中心位置，与SMT贴片机的器件坐标原点保持一致，导入SMT编程软件时无需额外调整坐标原点，可直接生成贴片坐标数据，减少工艺工程师的重复工作量。
