车床尾座高精度三维结构设计

车床尾座作为卧式车床的核心配套功能部件，主要承担轴类、套类零件加工过程中的顶尖支撑、钻孔、铰孔、攻丝等工序的作业承载，在普通卧式车床、数控卧式车床的长轴类零件加工场景中，是保障工件装夹刚性、控制加工挠度变形的关键结构。从实际加工场景来看，当工件长径比超过4:1时，单靠卡盘夹持工件自由端会在切削力作用下产生明显振颤，直接影响加工表面粗糙度与尺寸精度，此时尾座通过顶尖顶持工件中心孔，可形成卡盘-顶尖的双支撑装夹体系，大幅提升工艺系统刚性，满足细长轴、长丝杠等零件的精加工要求；此外换装钻夹头后，尾座套筒可直接安装钻头、铰刀等孔加工刀具，完成轴件端面的中心孔加工、同轴孔系加工等工序，拓展车床的加工覆盖范围。

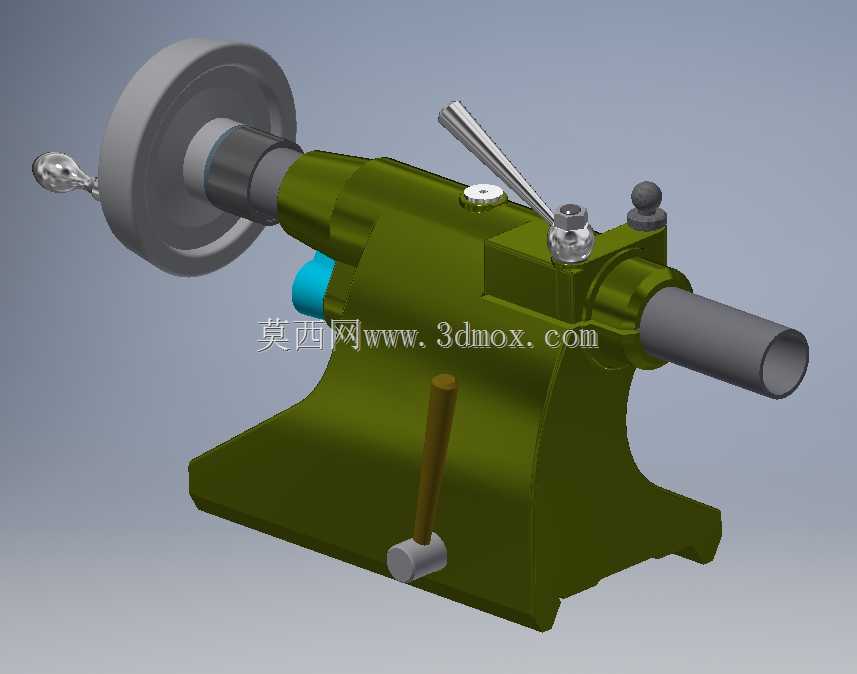

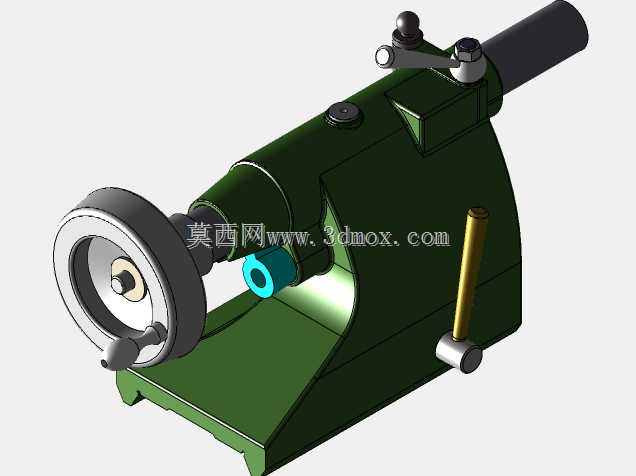

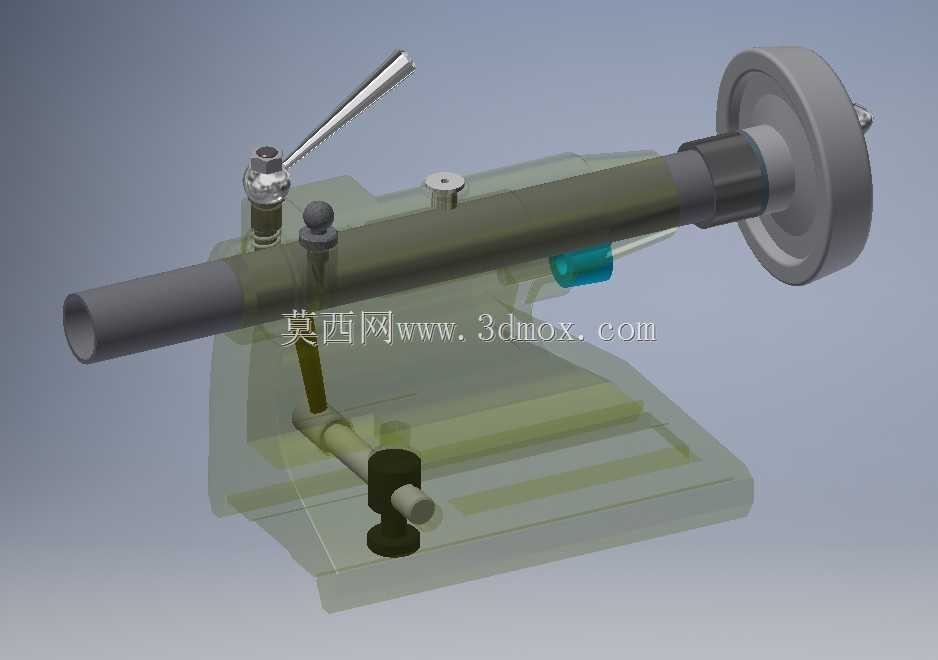

本次设计的尾座结构采用整体式铸铁底座作为承载基体，底座底面设置与车床床身导轨匹配的导向安装面，可沿床身导轨轴向滑移调整位置，适配不同长度规格的工件装夹需求，安装时通过底部锁紧机构可将尾座整体固定在床身指定位置，避免加工过程中出现位移偏移。核心运动部件为轴向进给的套筒组件，套筒内孔采用莫氏锥孔设计，可适配标准莫氏顶尖、钻夹头、变径套等通用工装，套筒的轴向进给通过手轮带动丝杠副实现，进给行程可根据加工需求调整，手轮端设置刻度标识，可精准控制进给深度，满足孔加工的尺寸精度控制要求。锁紧机构采用偏心压块式结构，扳动操作手柄即可快速锁紧套筒位置，防止切削过程中套筒出现轴向窜动，保障加工稳定性；底座侧面设置的调节手柄可实现尾座体的横向微量偏移，用于车削小锥度长圆锥面的加工场景，偏移量可通过刻度盘直观读取，调整精度可达0.02mm级别。

从结构设计逻辑来看，整体布局充分考虑了操作人机工程性，所有操作手柄、手轮均布置在操作人员易触及的位置，锁紧手柄的操作力矩经过优化，无需过大作用力即可完成锁紧与松开动作；套筒与尾座体的配合面采用刮研工艺要求设计，配合间隙控制在0.01-0.02mm之间，既保证套筒进给顺畅无卡滞，又能避免间隙过大导致的顶尖摆动问题；润滑油路采用内置式油槽设计，可定期向套筒配合面、丝杠副加注润滑油，降低运动部件磨损，延长部件使用寿命。外形尺寸方面，整体结构适配常规6140、6150系列卧式车床的安装边界，底座导轨跨距与床身导轨尺寸完全匹配，安装时无需额外改装即可直接替换同规格原厂尾座，套筒最大伸出量满足常规轴类零件的顶持与孔加工行程需求，整体重心偏低，高速切削时可有效降低振动传递，保障加工过程的稳定性。
