混合组件配套电机安装固定连接板

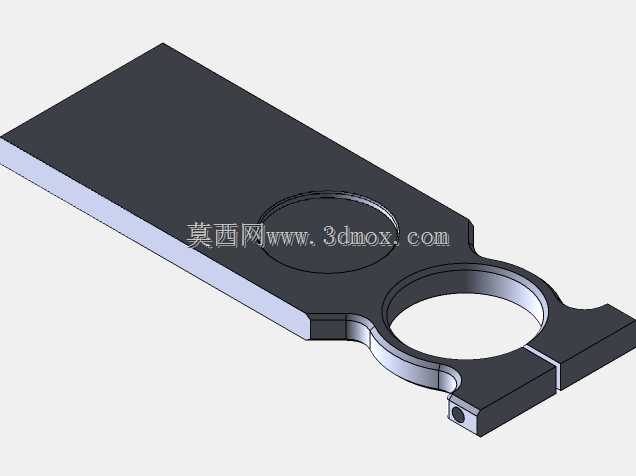

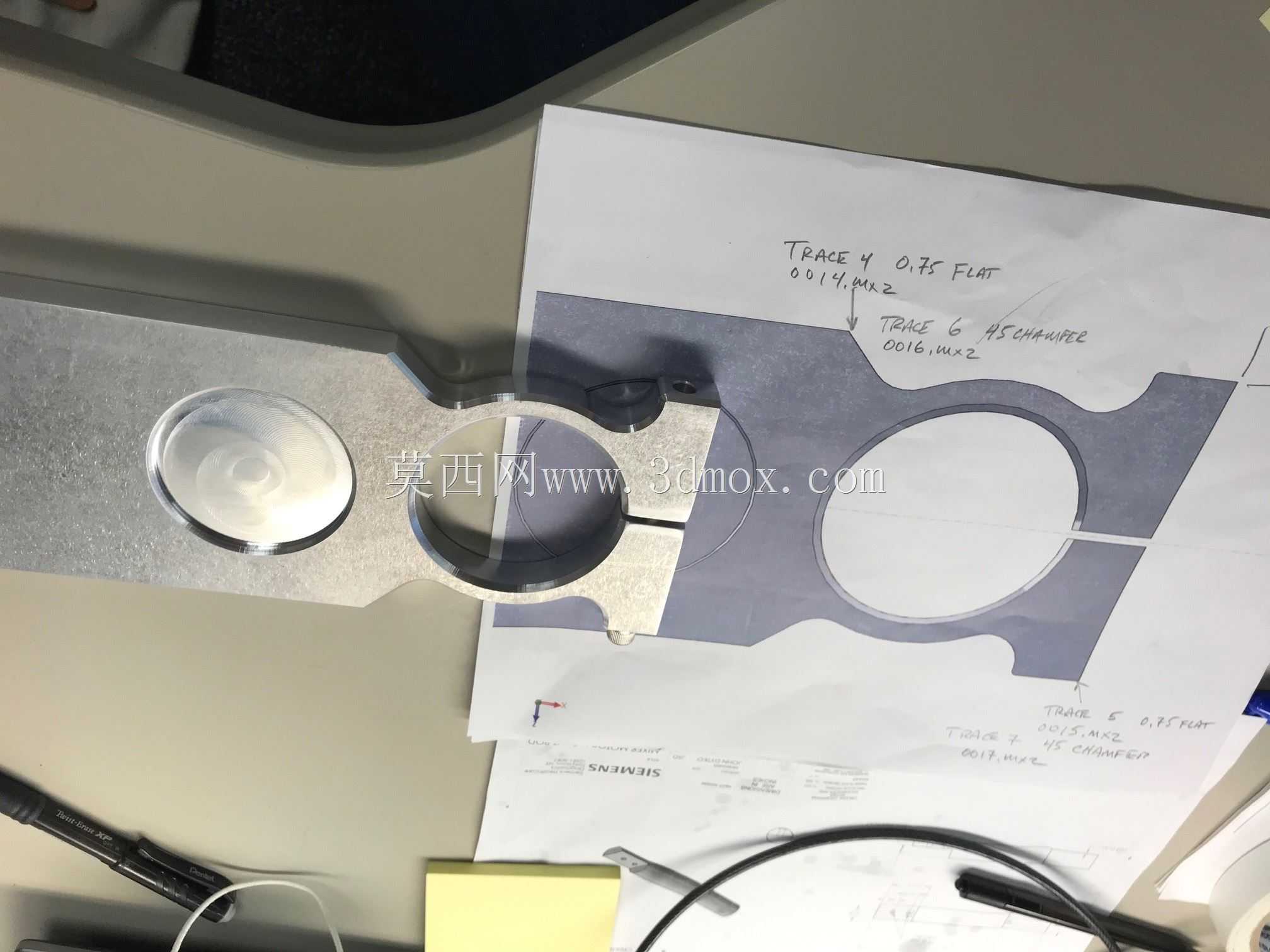

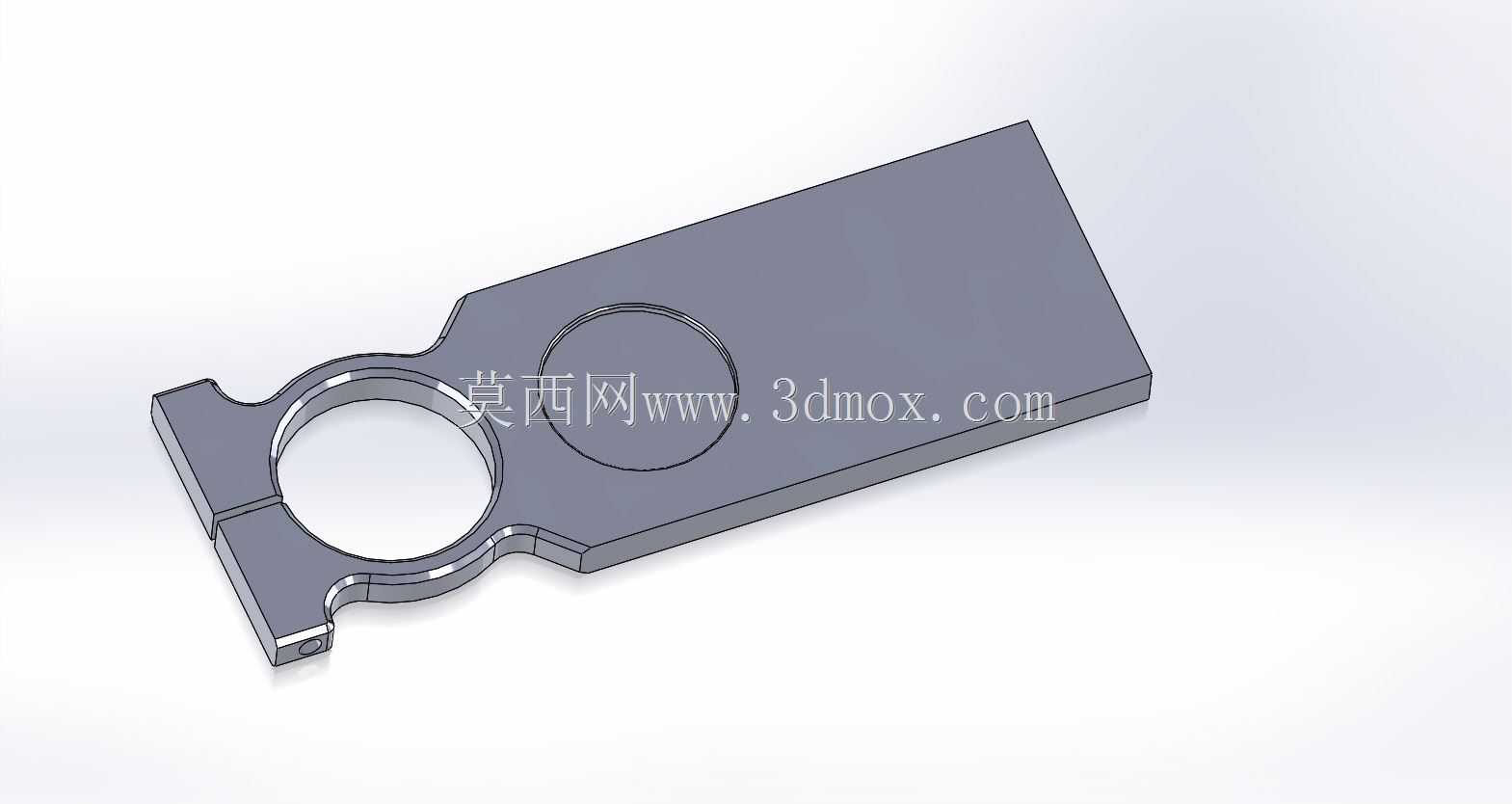

这款电机安装板是专门针对混合组件动力单元配套设计的连接构件，核心作用是实现驱动电机与混合组件主体的刚性衔接，保障动力传输过程的同轴度与结构稳定性，在小型自动化动力单元、台式实验混合设备、轻工物料搅拌装置这类需要紧凑安装驱动源的场景中十分常用。从实际装配需求出发，设计时优先考虑了安装边界的适配性，板体上的大尺寸环形避让位完全匹配对应规格电机的前端止口，装配时电机前端定位凸台可直接嵌入该环形位，从根源上避免电机输出轴与安装板出现偏心问题，减少轴系运转时的径向跳动。板体一侧的圆形沉台结构，是为混合组件输入端的轴承座预留的贴合位，沉台深度经过公差匹配，安装后轴承座端面与沉台底面完全贴合，既可以分散轴承运转时传递到板体的轴向载荷，也能避免连接螺栓承受额外的剪切力。板体上的开槽结构并非工艺缺口，而是装配时的微调让位结构，当电机与混合组件输入端的轴系需要微调对中时，可通过该开槽预留的微小形变空间调整安装位置，对中完成后再锁紧所有连接螺栓，大幅降低现场装配的对中难度。板体的整体厚度根据电机额定输出扭矩做了匹配，在满足刚性要求的前提下尽可能缩减了板件厚度，避免整体安装结构过于臃肿，所有安装孔位的位置度公差控制在合理范围内，既保证与电机端、混合组件端的孔位完全对齐，也预留了足够的螺栓穿装间隙，不需要现场二次扩孔即可完成装配。从受力角度来看，板体的轮廓走向完全贴合两个连接端的载荷传递路径，没有多余的外伸结构，运转时电机产生的振动可以通过板体均匀传递到混合组件的主体结构上，避免局部应力集中导致板件开裂或者连接螺栓松动。这类安装板不需要额外做复杂的表面处理，常规的金属板材加工后去除毛刺即可投入使用，加工难度低，互换性强，同规格的电机与混合组件可以直接替换安装，不需要单独做适配调整，在小批量设备组装、现有设备的动力单元改造场景中，能够有效缩短装配周期，减少现场适配的工作量。
