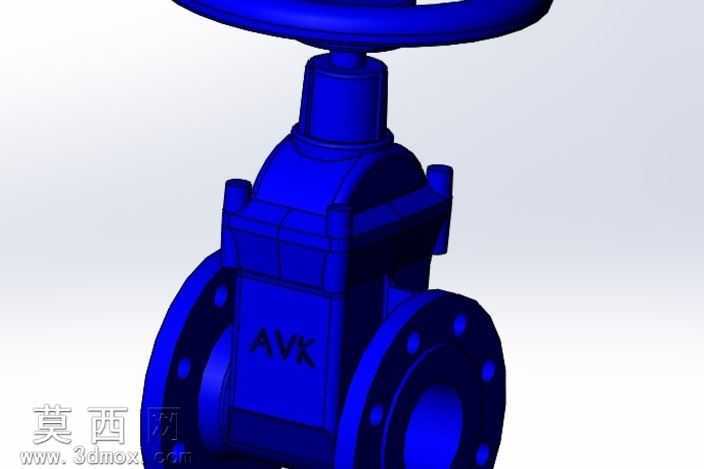

DN80法兰楔形闸阀三维结构设计作品

本作品为DN80规格法兰楔形闸阀的三维参数化建模成果，建模过程依托三维机械设计软件完成，整体遵循工业闸阀的实际生产制造标准进行尺寸还原与结构搭建。建模初期先梳理楔形闸阀的核心组成逻辑，将整体结构拆分为手轮驱动单元、阀杆传动单元、阀体密封单元、法兰连接单元四大模块，按照从核心到外围、从零件到装配的顺序逐步完成建模。手轮部分采用回转体建模逻辑，通过草图绘制轮缘、轮辐的截面轮廓后旋转生成实体，对轮辐与轮缘的衔接处做圆角过渡处理，还原实际铸件的工艺特征，手轮与阀杆的连接部位做卡槽配合结构，保证装配逻辑与实际产品一致。阀杆部分采用梯形螺纹特征建模，还原阀杆升降传动的螺纹结构，阀杆与阀体接触部位预留填料密封的安装空间，对应结构的尺寸公差按照通用阀门密封要求进行设定。阀体部分是建模的核心，楔形闸板的密封面按照标准楔形角度进行切削成型，保证闸板闭合时与阀体密封座能够完全贴合，实现管路截断的密封效果；阀体两侧的法兰结构严格匹配DN80公称通径的法兰连接标准，对法兰盘上的螺栓孔进行圆周阵列排布，孔位尺寸、法兰厚度、密封面凸台结构均参照对应压力等级的法兰规范制作，保证模型可直接用于后续的工程出图、装配模拟场景。材质渲染阶段，对阀体、闸板、手轮等金属部件赋予哑光蓝色工程漆材质，还原工业阀门的常见外观涂装效果，对密封面部位做细微的粗糙度区分，模拟金属密封面的精加工质感，整体渲染采用柔和的工业产品打光方式，清晰展现阀体的加强筋结构、螺栓孔位、手轮防滑纹理等细节特征。设计过程中重点考量楔形闸阀的流通特性与密封逻辑，阀体内部流道做圆弧过渡处理，减少介质流通的阻力，楔形闸板的导向槽结构与阀体内部的导向筋做对应配合，保证闸板升降过程中不会出现偏移卡滞，所有装配部位的配合间隙均按照实际装配要求预留，既保证模型的外观还原度，也兼顾结构的工程合理性，可用于阀门产品的结构展示、安装模拟、教学演示等场景。
