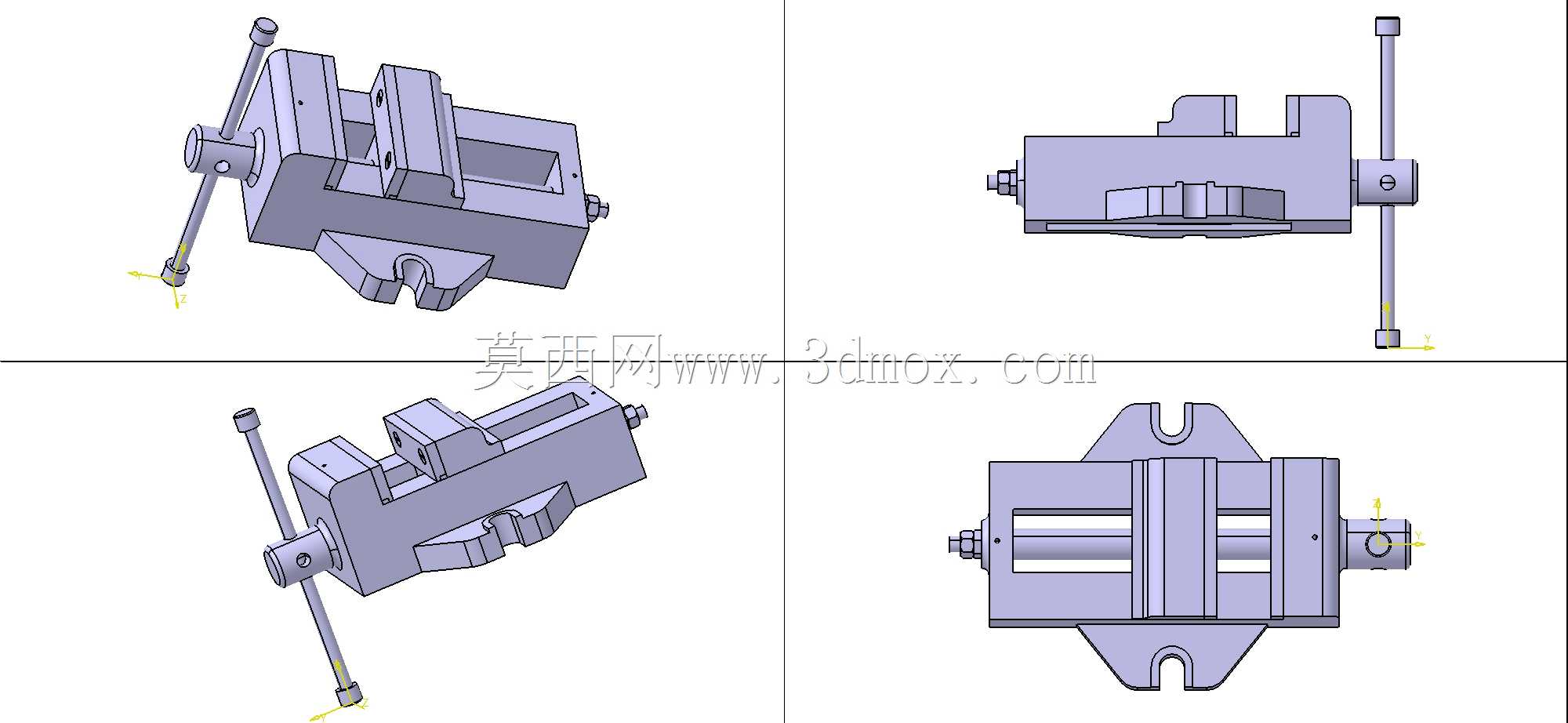

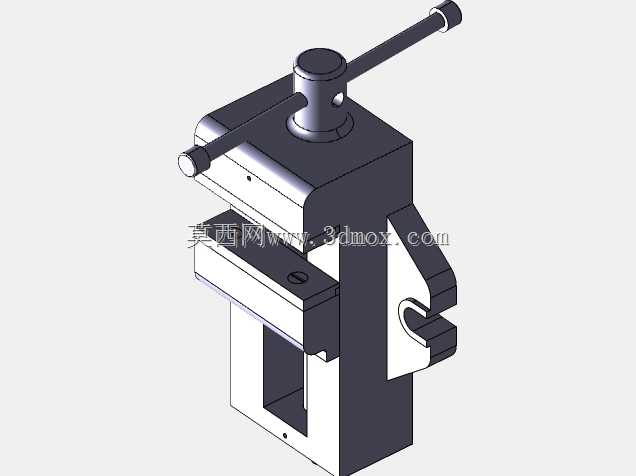

机用重型平口夹持虎钳结构设计

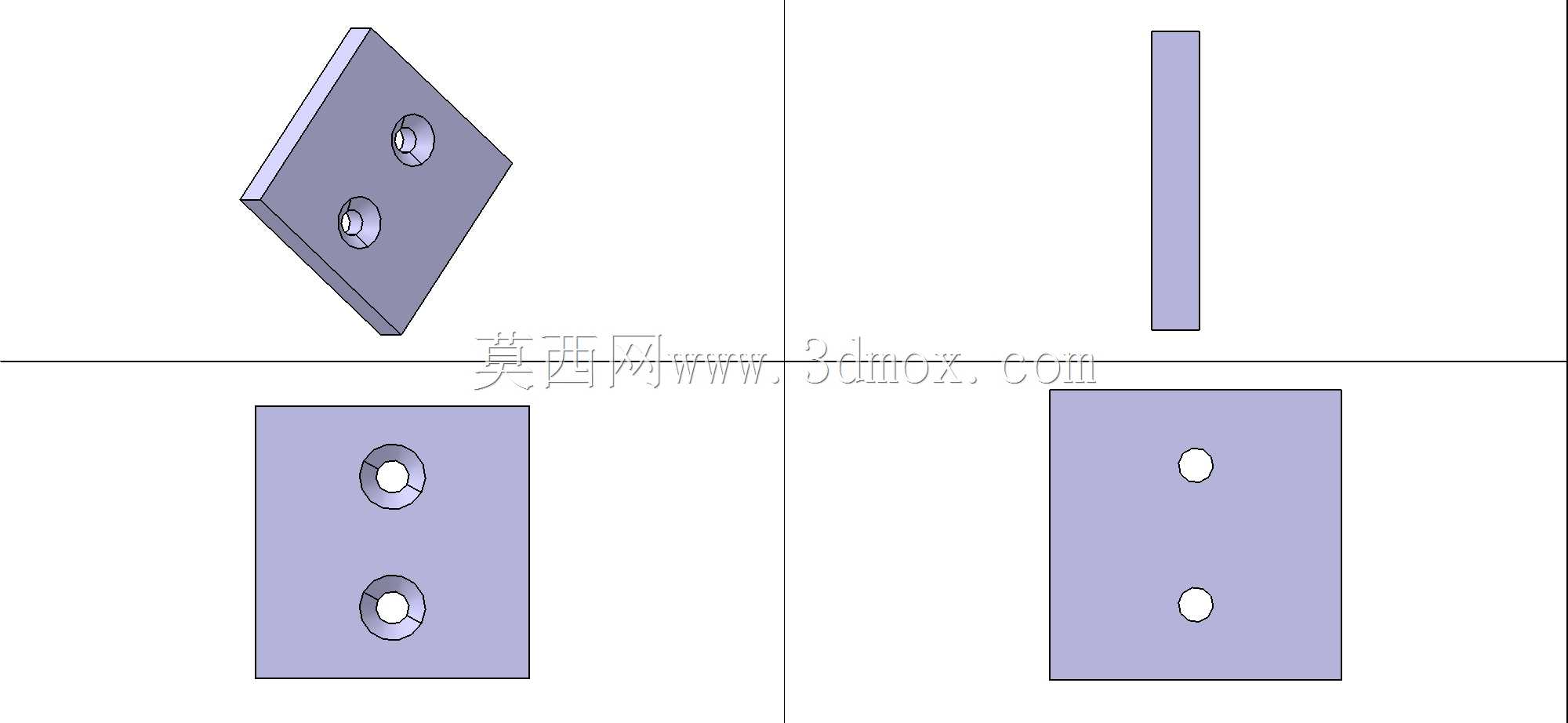

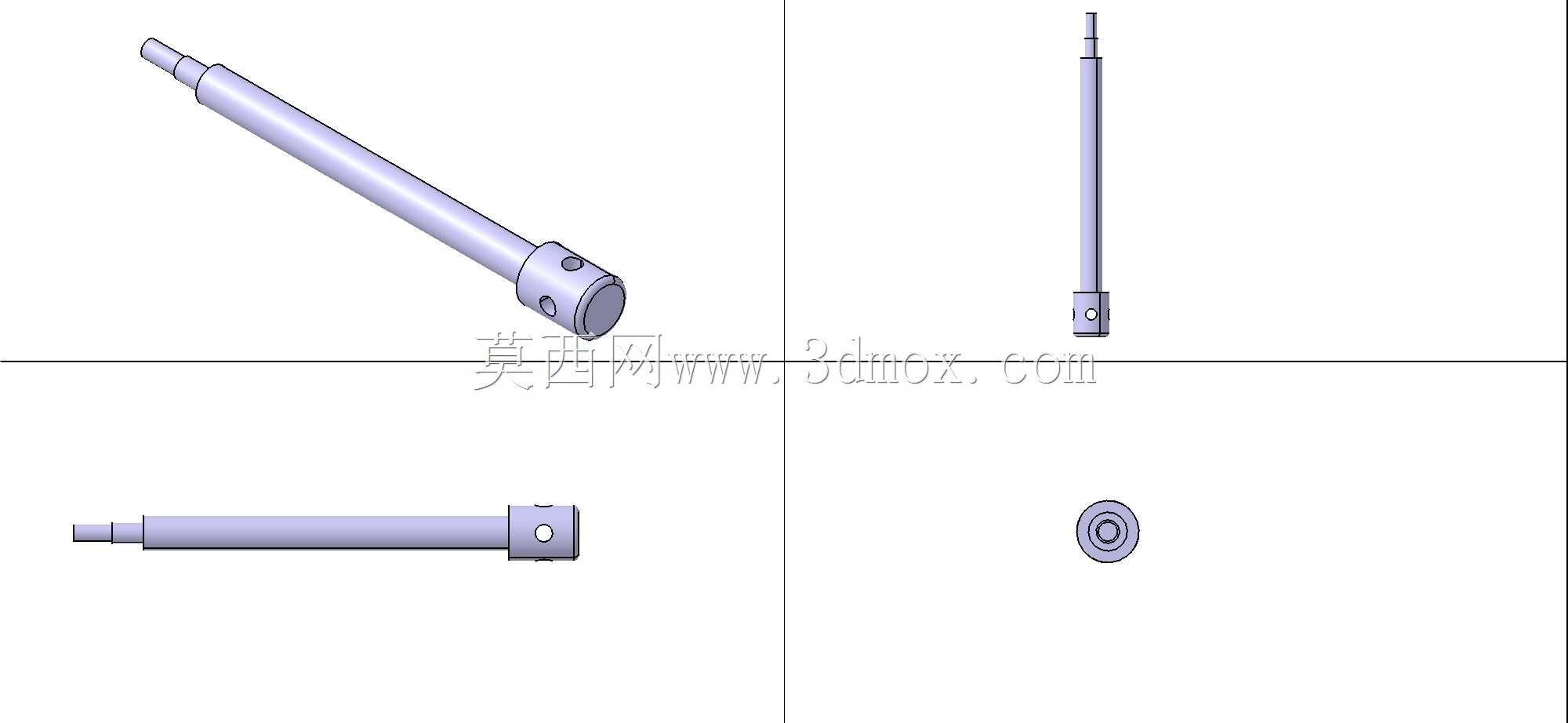

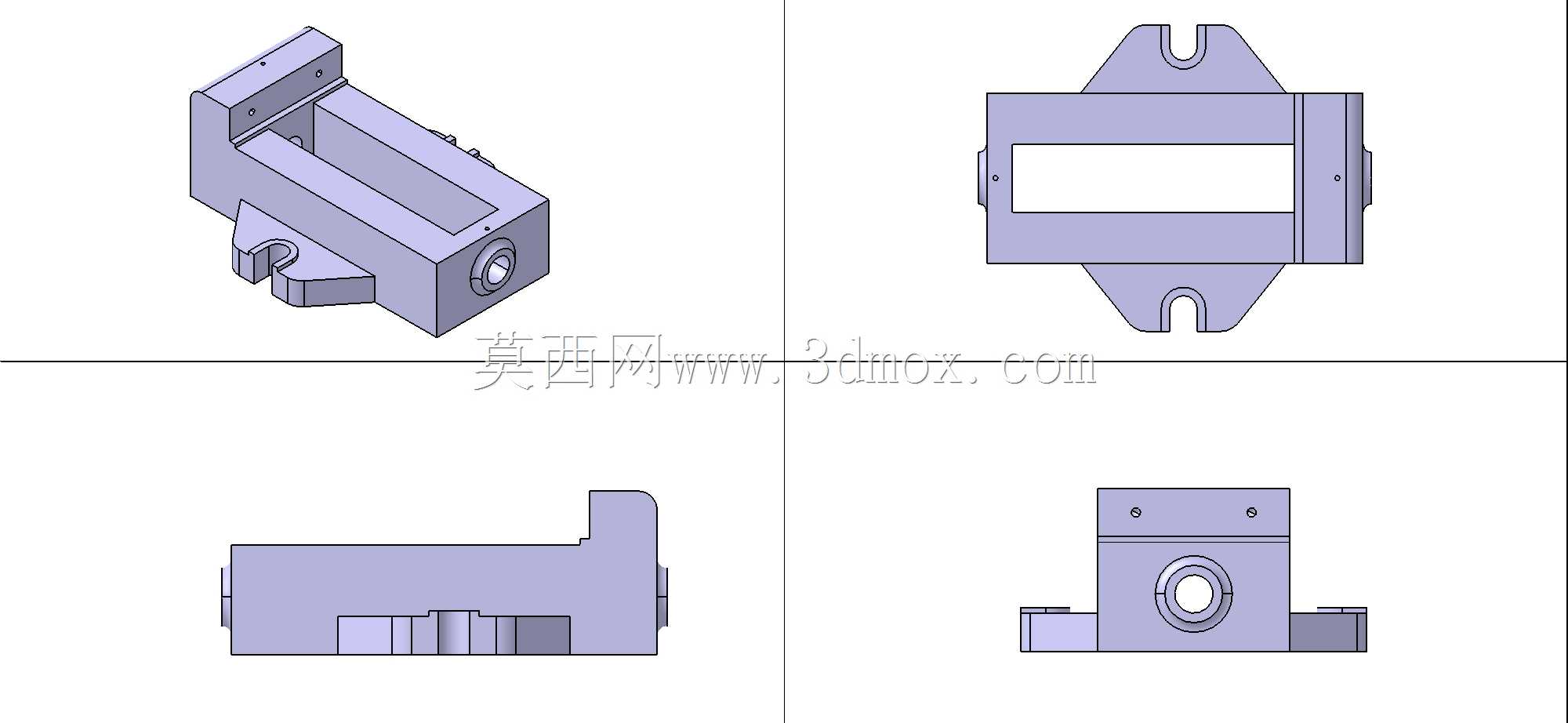

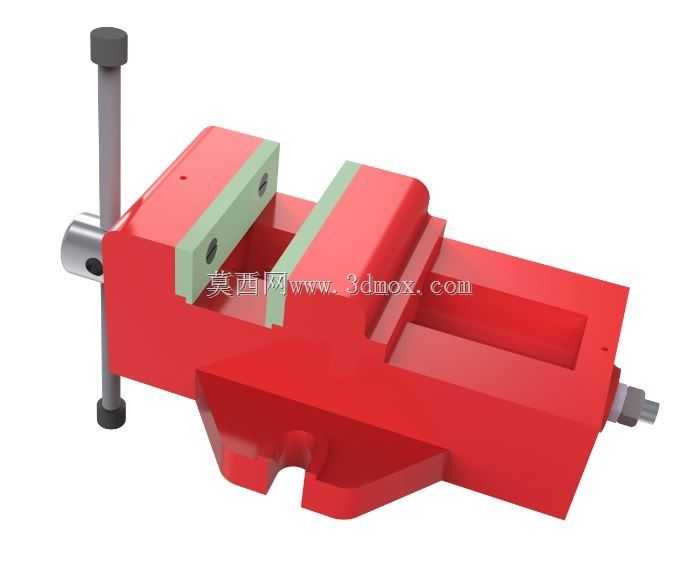

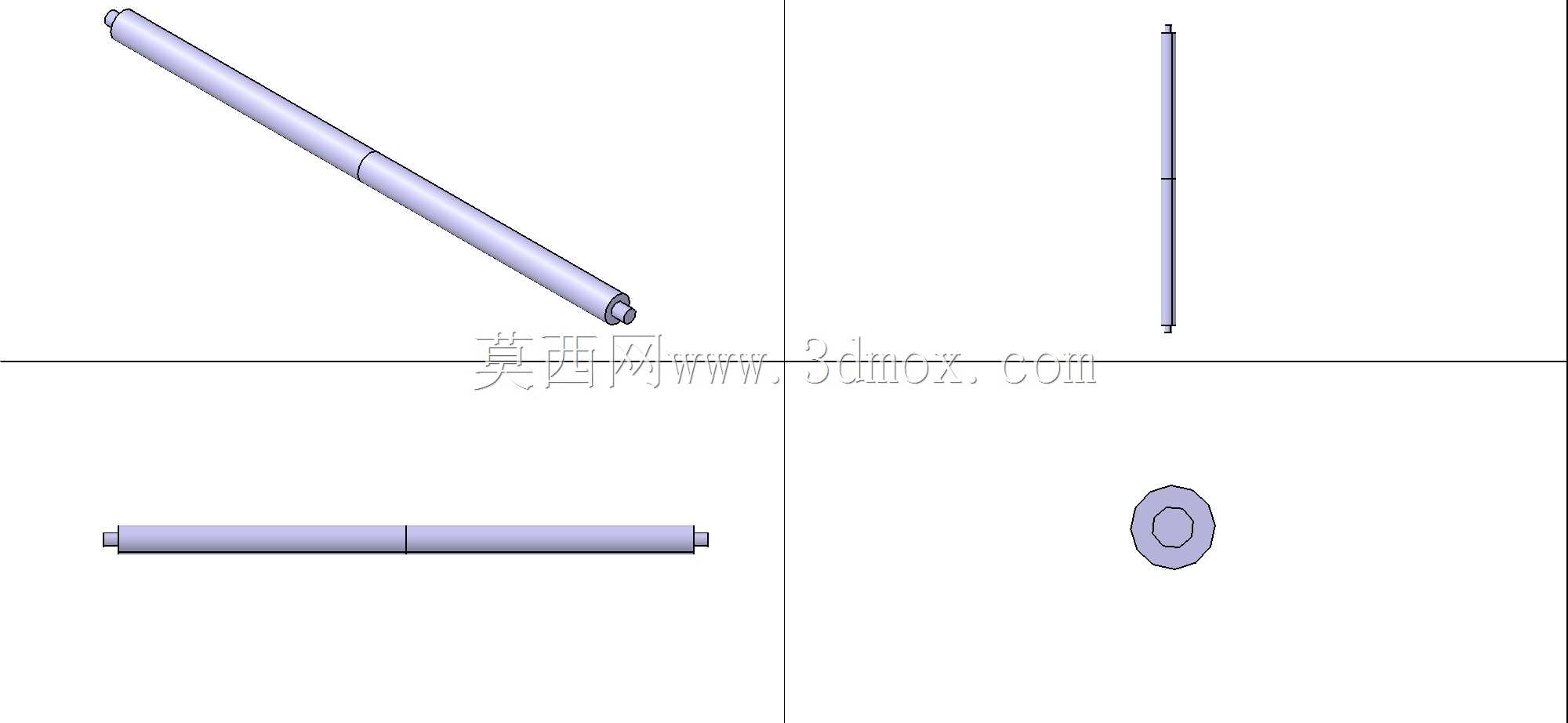

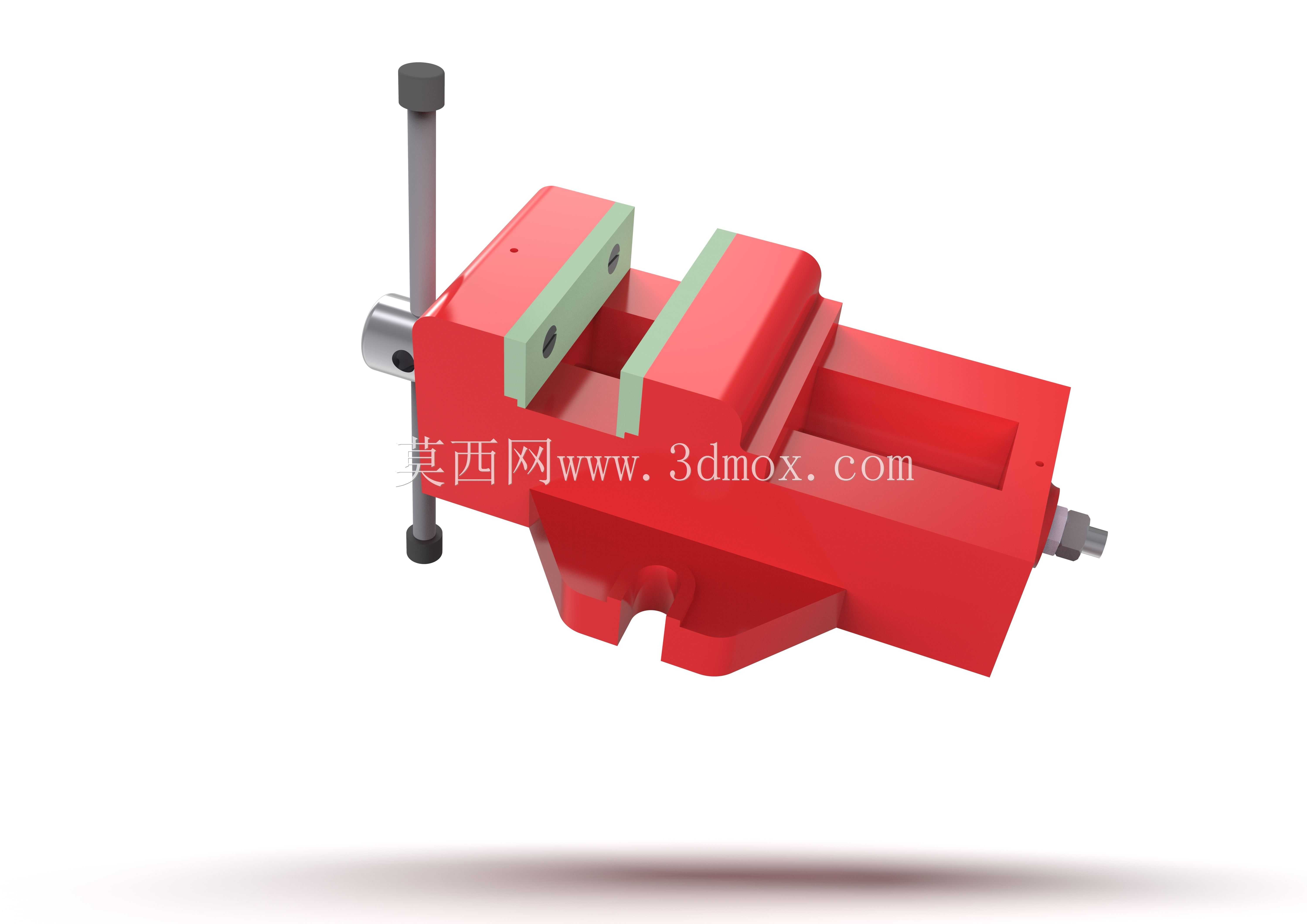

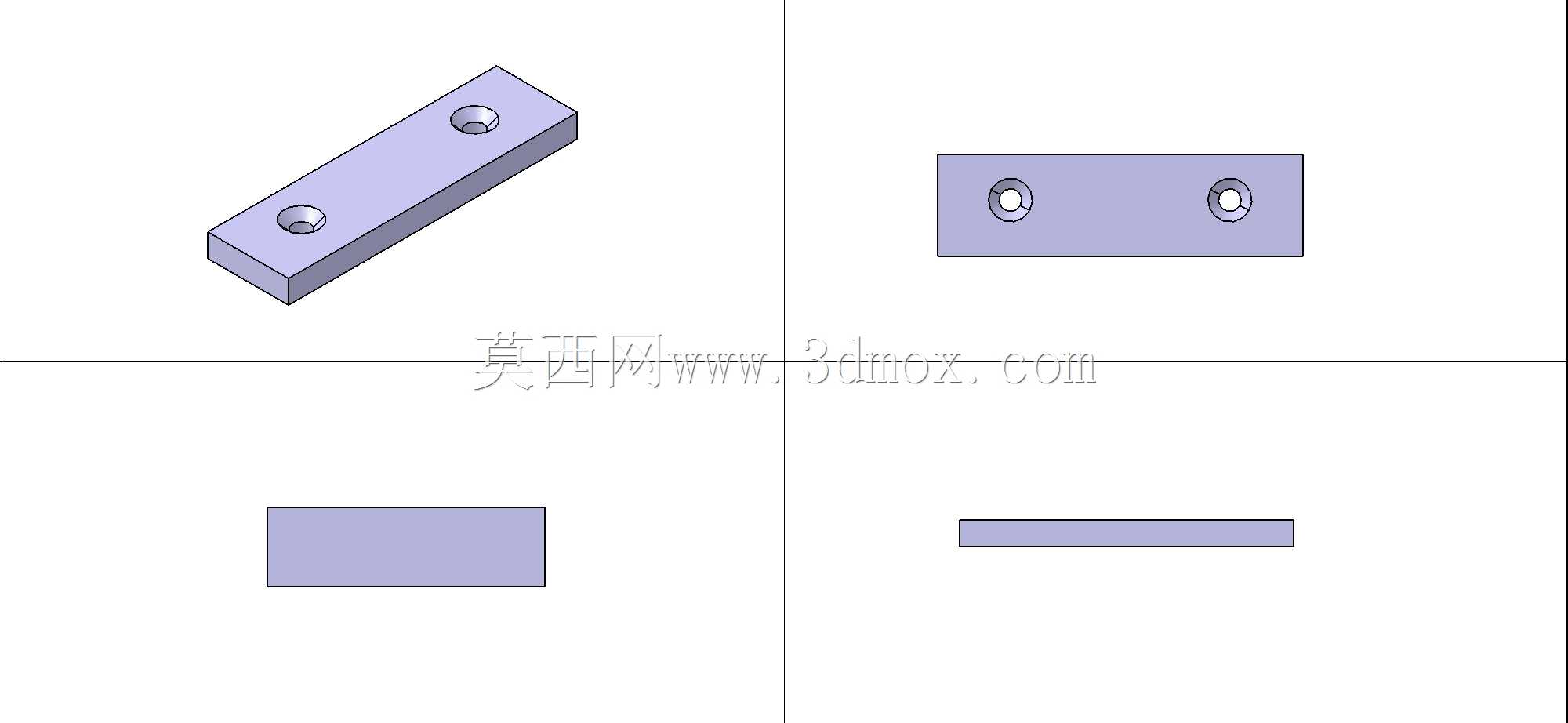

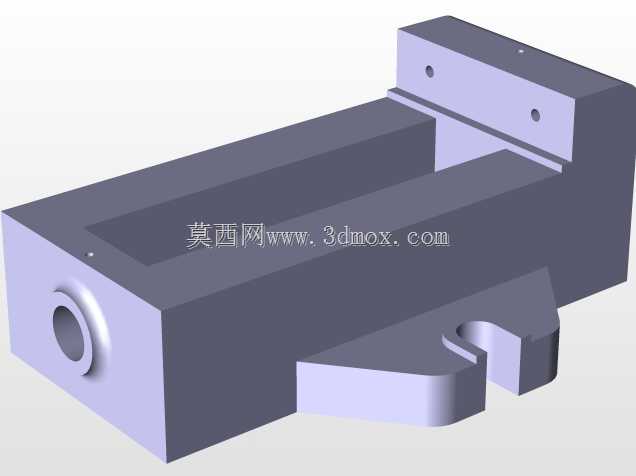

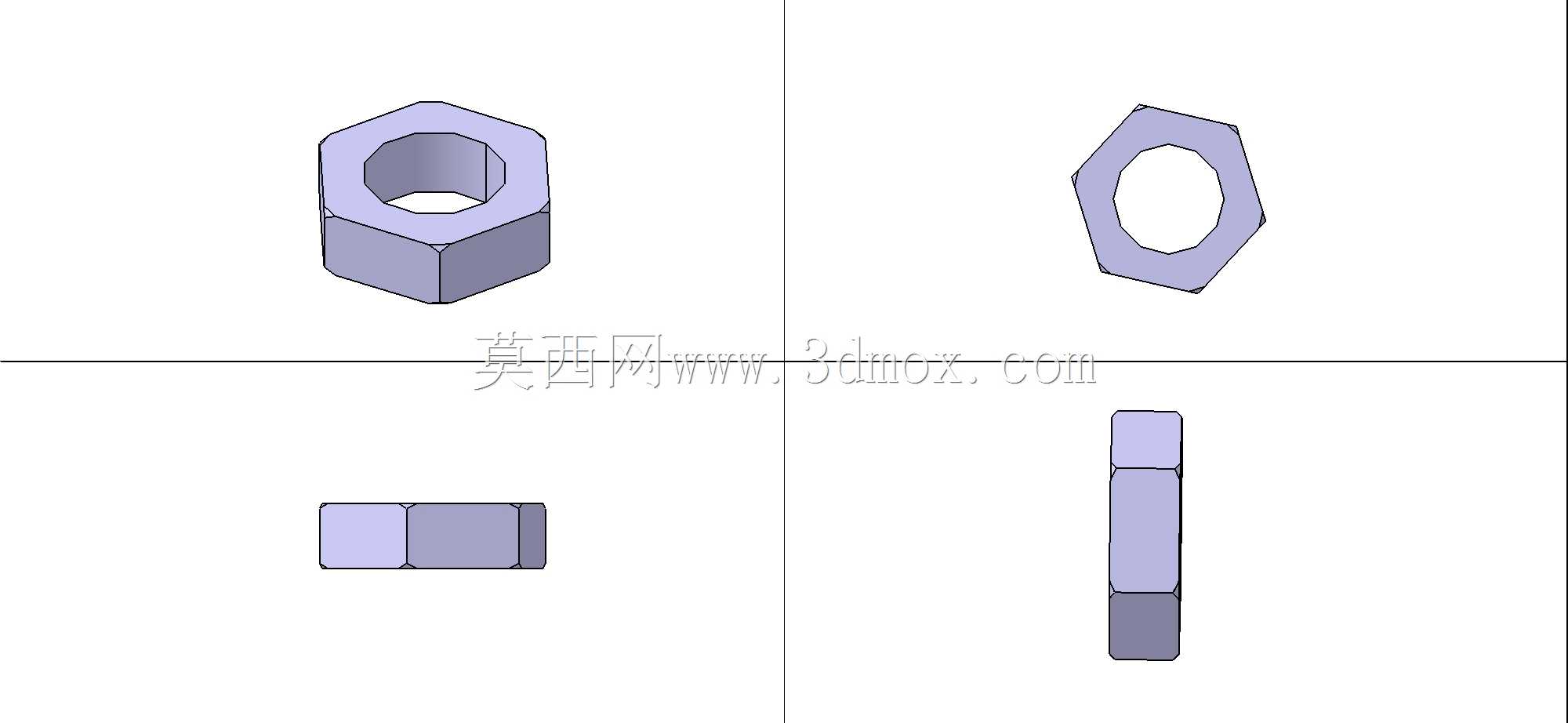

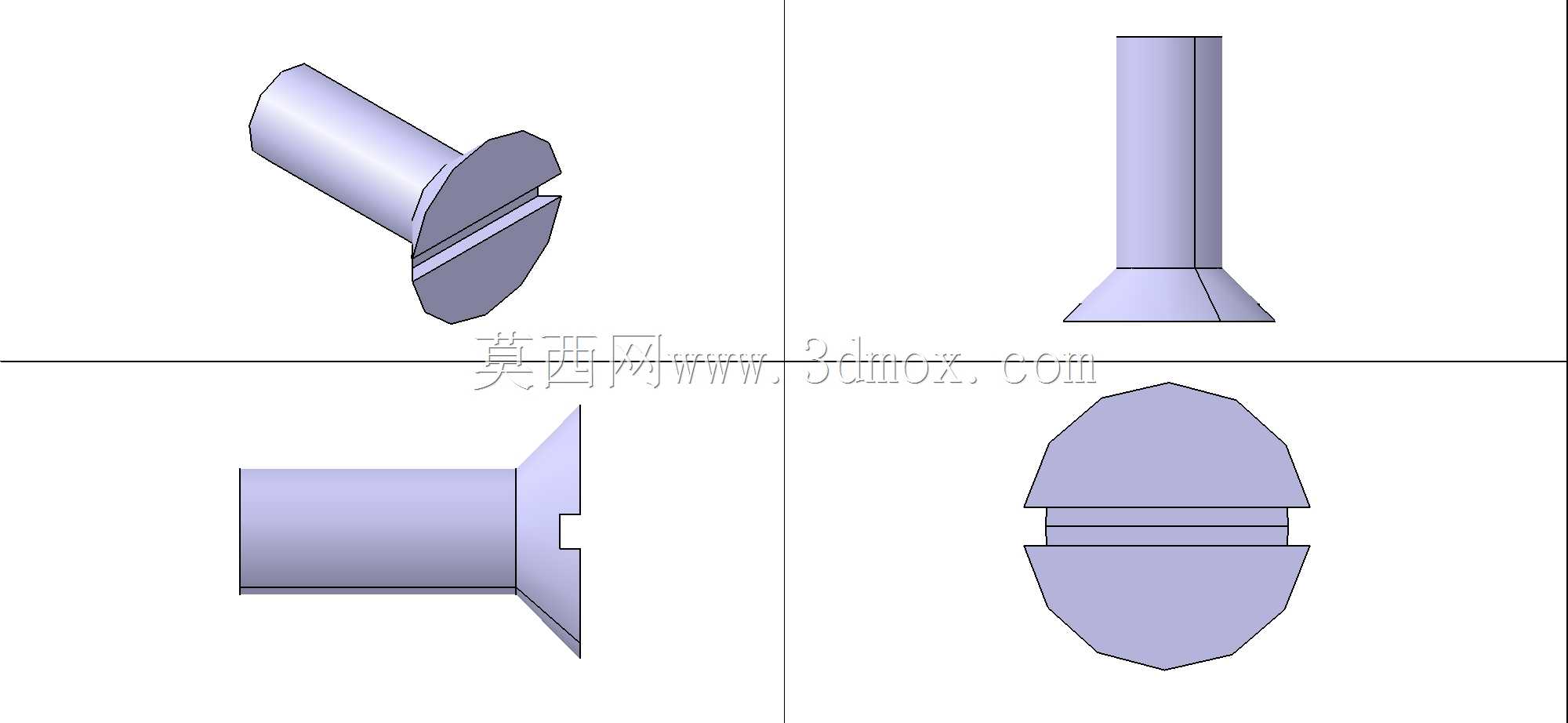

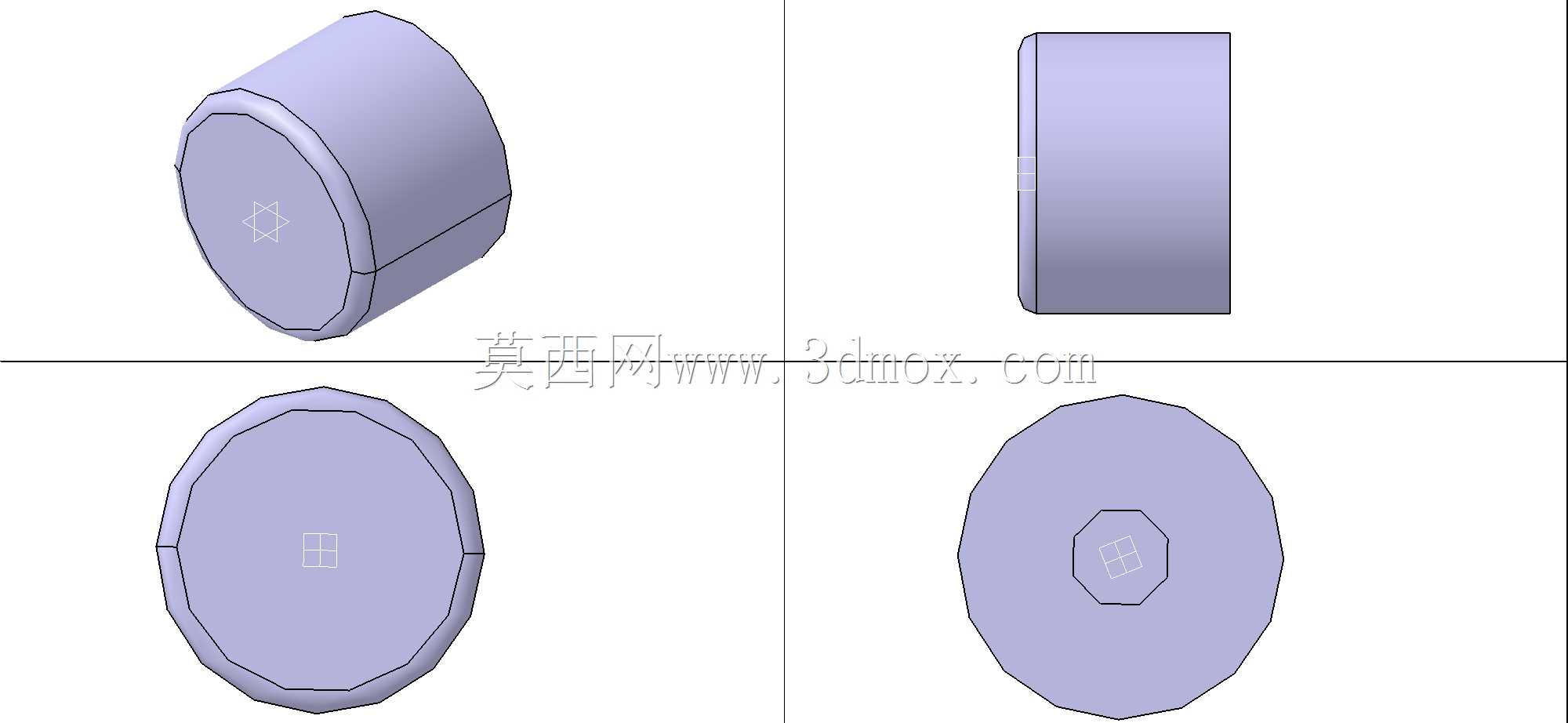

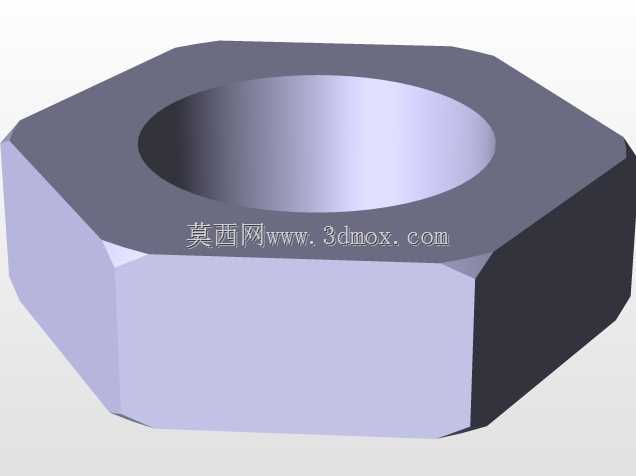

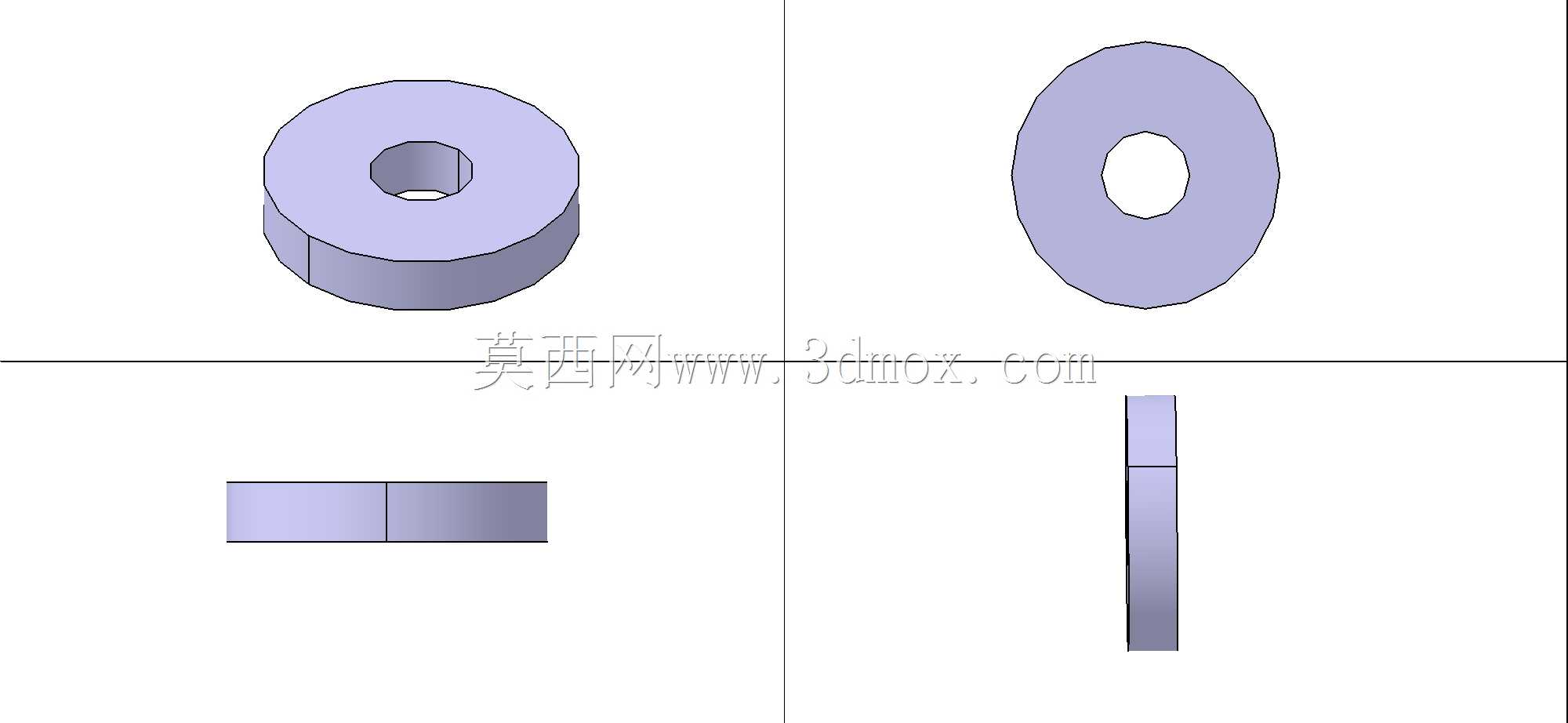

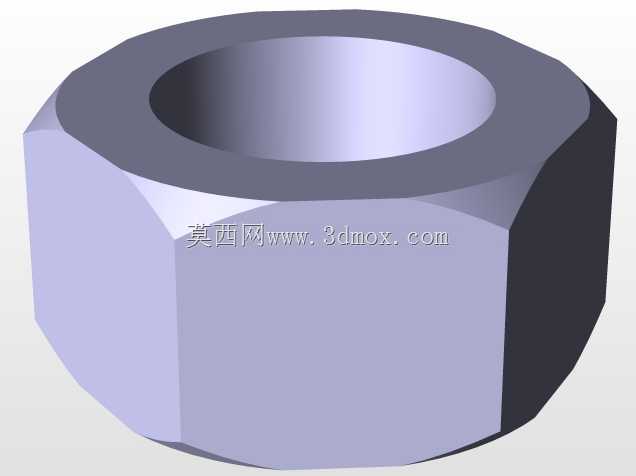

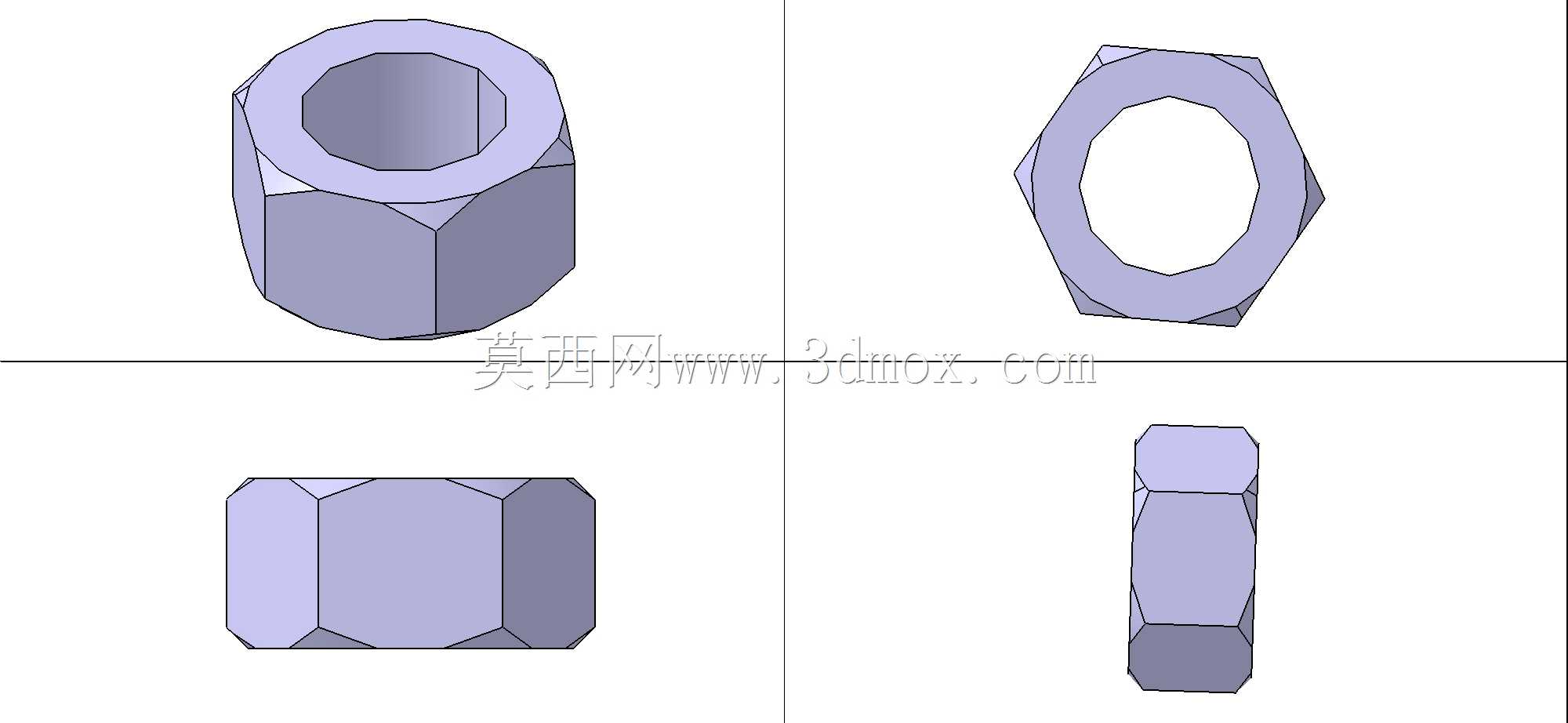

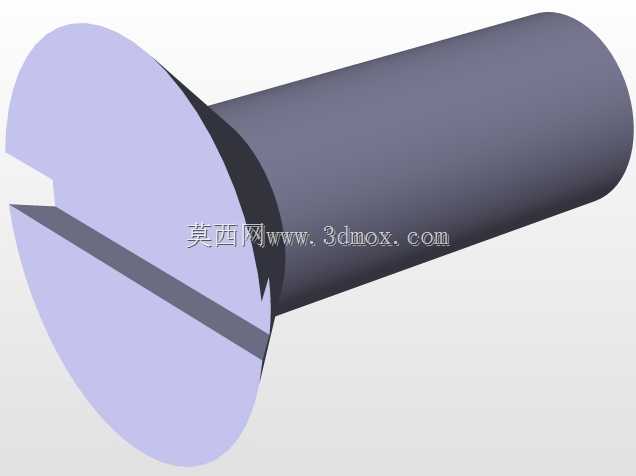

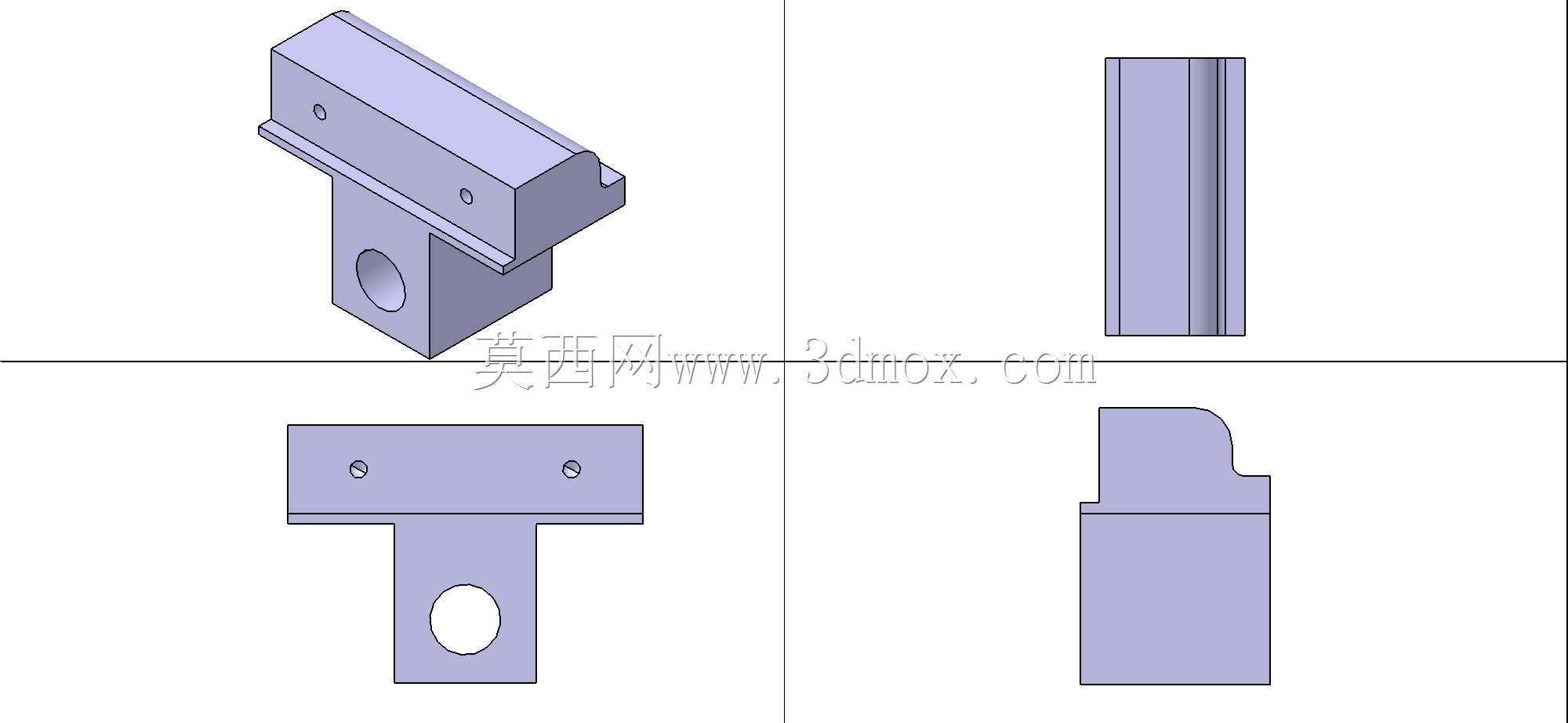

这款虎钳的结构设计完全围绕机加工场景的刚性夹持需求展开，日常在铣床、钻床、磨床的工位上，它承担着工件定位与夹紧的核心作用，避免加工过程中工件出现位移、振颤导致的尺寸超差或表面粗糙度不合格问题。从功能特性来看，固定钳身与活动钳身的配合导轨采用了宽幅燕尾式结构，配合间隙可通过侧边的调整镶条进行微调，长期使用出现磨损后也能快速恢复配合精度，不会出现钳口上翘、夹持偏斜的问题；钳口部位设计了可更换的硬质钳口板，板面上加工有交叉防滑齿纹，针对毛坯件、粗加工件能提供足够的夹持摩擦力，精加工场景下也可更换为软质钳口板，避免夹伤工件已加工表面。传动部分采用梯形丝杠副，相比普通螺纹具备更好的自锁性能，夹持受力后不会出现丝杠回退、夹力松弛的问题，丝杠端部的摇柄采用防滑握柄设计，操作人员施加较小的力就能获得足够的夹紧力矩，针对重型工件的夹持需求，还可在摇柄上加装加力杆进一步提升夹力。设计过程中优先考虑了安装适配性，虎钳底座设置了标准的T型槽安装位，可直接适配多数机加工工作台的T型槽螺栓间距，安装时无需额外加工转接板，底座与钳身的连接部位设置了回转刻度盘，可根据加工需求调整钳身的回转角度，满足斜孔、斜面加工的装夹需求，调整到位后通过两侧的锁紧螺栓即可完成固定，不会在加工受力时出现角度偏移。外形尺寸方面，钳身整体采用高牌号铸铁铸造，经过时效处理消除内应力，长期使用不会出现形变，钳口张开最大行程可覆盖常规中小型零件的装夹需求，整体高度控制在适配多数机床工作台的操作区间内，安装后不会出现刀具行程不足的问题，活动钳身的移动行程全程无卡顿，丝杠与螺母的配合部位预留了润滑脂加注通道，日常维护时只需定期加注润滑脂即可保证传动顺畅，无需频繁拆解保养。在实际生产场景中，这类虎钳除了用于常规机加工装夹，也可在钳工划线、部件装配、工件修磨等工位作为通用夹持工装使用，相比手动轻型虎钳，它的整体刚性更强，夹持力更大，可承受较大的切削冲击力，不会因为切削载荷过大导致钳身变形或工件飞出，钳身底部的导流槽设计可将加工过程中使用的切削液引导至工作台回流槽，避免切削液积存在钳身内部锈蚀传动部件，延长设备的实际使用寿命。
