机加工V形工件夹持工装结构设计

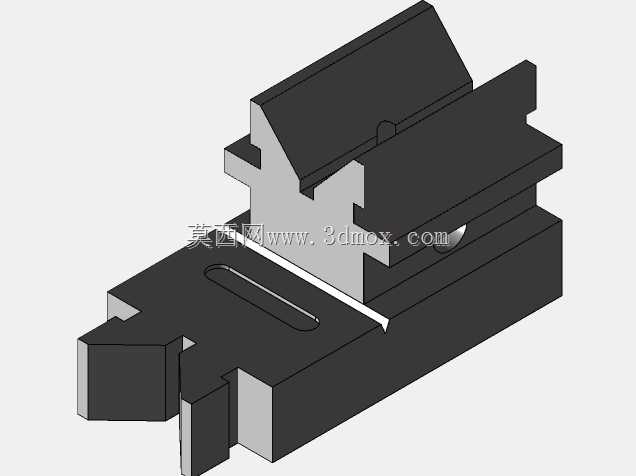

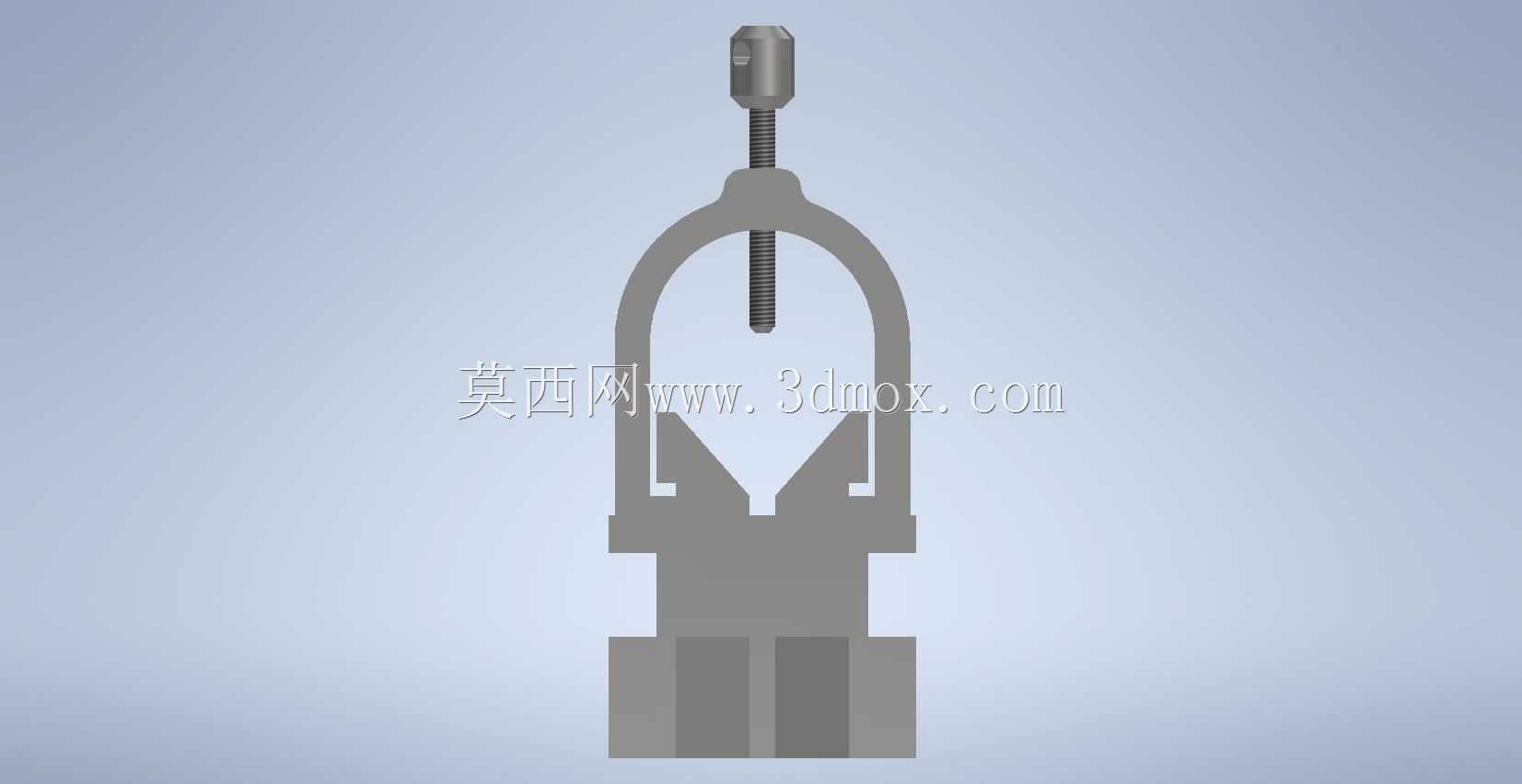

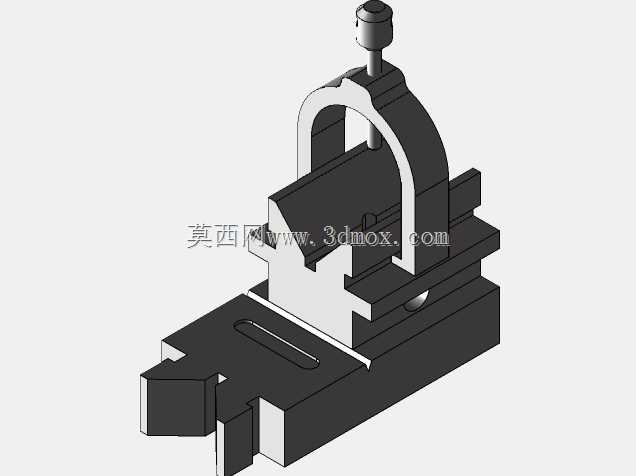

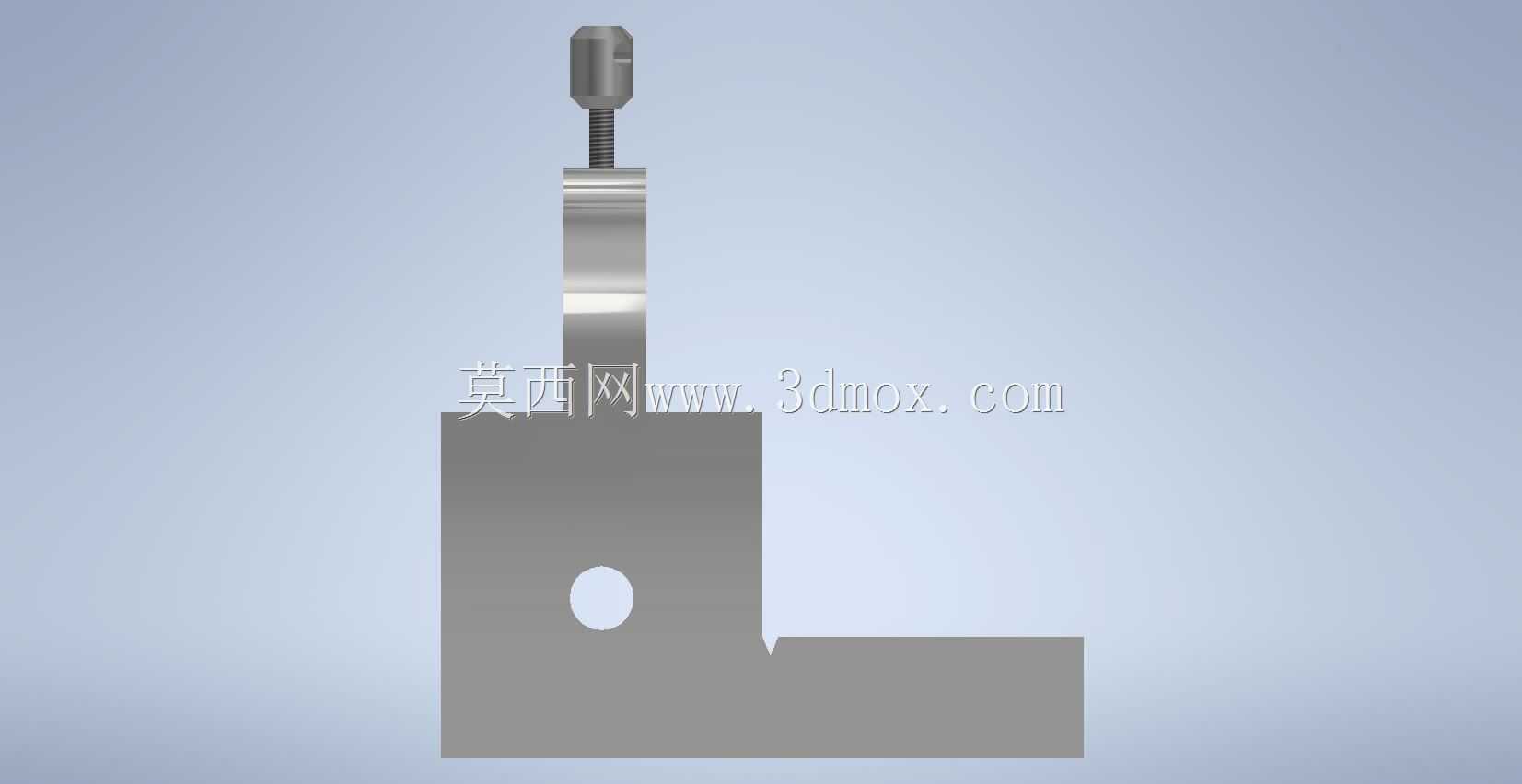

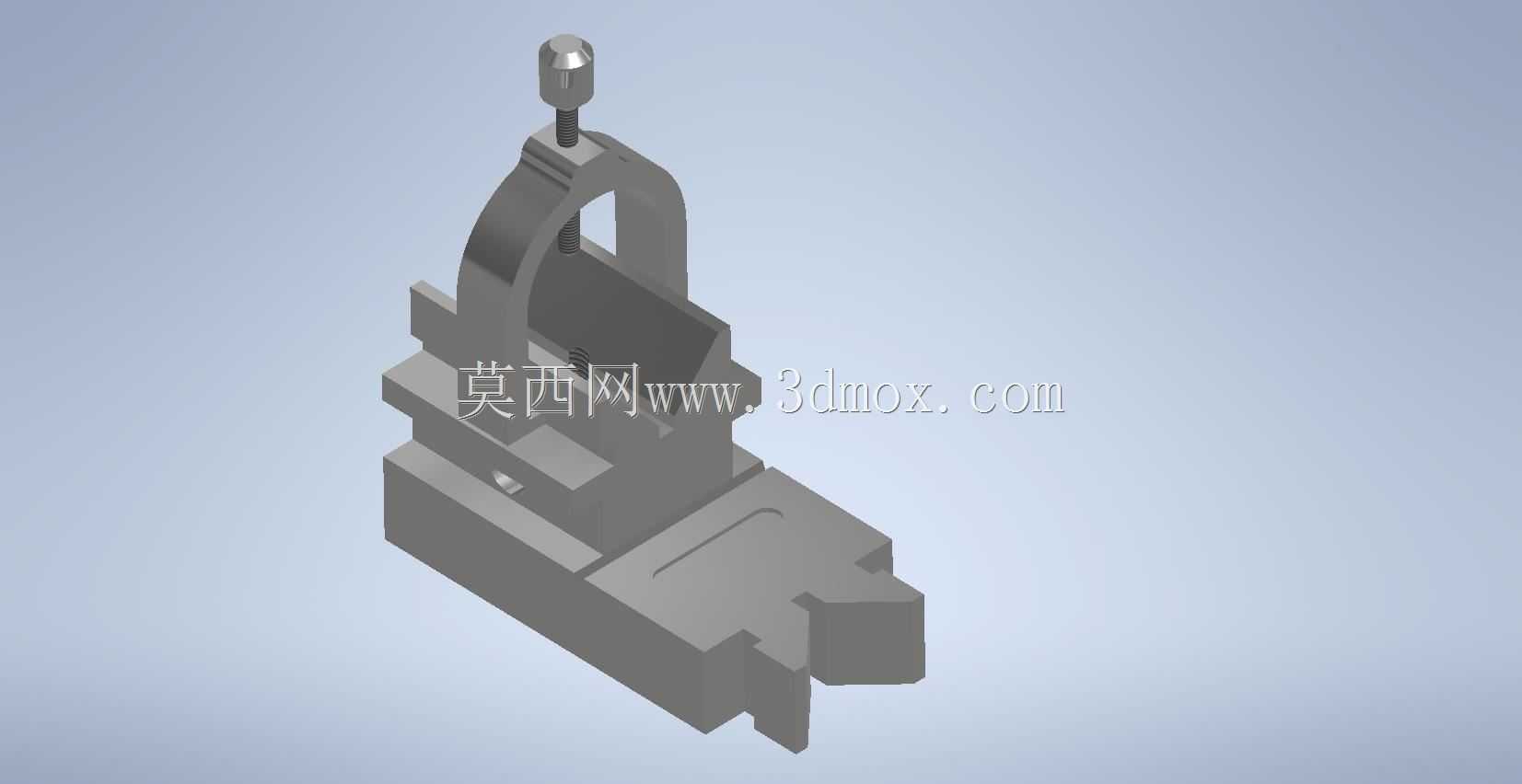

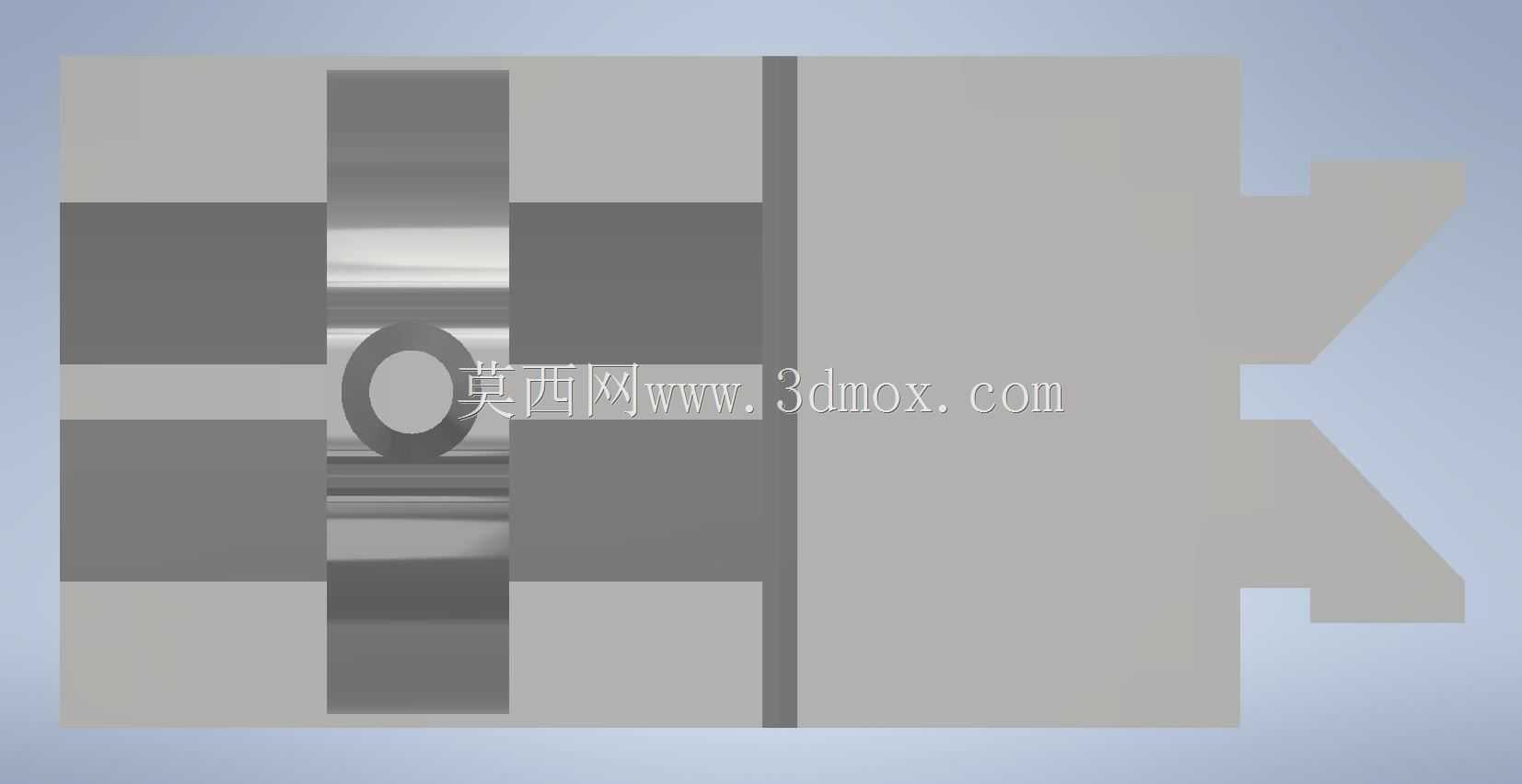

在常规机加工工序的工件装夹环节，轴类、带V形定位基准的异形工件装夹找正耗时，一直是制约中小批量零件加工效率的核心痛点之一，这款V形夹持工装正是针对这类场景开发的手动夹持组件。从结构布局来看，该工装采用一体式基座设计，底部预留了与机床工作台T型槽匹配的安装凸台，安装时可直接嵌入标准槽位完成初定位，无需额外加工过渡连接板，安装边界可适配多数普通铣床、钻床、小型磨床的工作台装夹范围，基座整体采用灰铸铁材质铸造后时效处理，可避免长期使用后的应力变形，保证定位精度的长期稳定性。工装的核心夹持单元采用V形定位面设计，V形夹角选用行业通用的90度结构，可适配不同直径的圆柱类工件、带V形基准面的块状工件，定位时可自动完成工件的对中找正，大幅减少装夹时的打表找正时间。上方的压紧组件采用螺旋压紧结构，压头端部做了圆弧过渡处理，压紧时不会在工件表面产生压痕，压杆的行程预留了足够的调节空间，可兼容一定尺寸范围内的工件装夹需求，无需频繁更换压头配件。设计过程中，特意将V形定位块与基座做了分体式装配设计，当V形面长期使用出现磨损后，可单独拆卸更换定位块，无需整体报废工装，有效降低生产现场的工装维护成本。压紧操作端采用滚花手柄设计，操作人员徒手即可完成锁紧与松脱动作，无需额外搭配扳手等辅助工具，在频繁上下料的工序中可有效降低操作人员的劳动强度。工装的侧面预留了定位销孔，当需要加工批量同规格工件时，可加装定位挡销，实现工件的轴向快速定位，进一步压缩装夹辅助时间。从实际使用场景来看，这款工装不仅可用于常规机加工设备的工件装夹，也可适配钳工划线、零件检测工序的工件固定，V形定位结构的对中特性，可保证工件在划线、检测过程中基准统一，避免多次装夹带来的基准偏移误差。基座上还预留了多个辅助安装孔位，可根据现场使用需求加装侧向定位组件、气动压紧改装接口，拓展工装的适用范围，满足不同加工场景的个性化装夹需求。
