螺旋进给式手动工件夹持工装结构

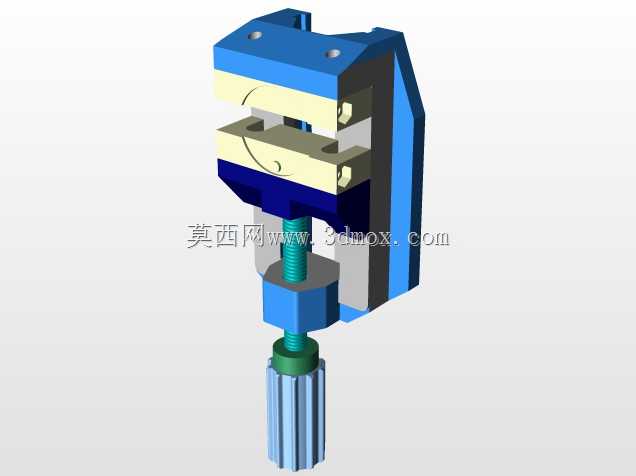

这款手动夹持结构主要面向小批量零件加工、工位临时装夹、钳工修配等场景使用，在台式钻床进给工位、小型铣床侧边辅助装夹、装配工位工件固定等场景下适配性较强，无需外接气源或液压动力源，纯手动操作即可完成工件的夹紧与松脱，适合无动力配套的零散加工场景使用。整体结构采用C型架作为主体承载基础，架体上部设置固定钳口与活动钳口的配合导向槽，钳口接触面设计有弧形避让槽，可同时适配平面类工件与小直径轴类零件的装夹需求，避免轴类零件装夹时出现打滑、压伤表面的问题。下部的螺旋进给机构采用梯形传动螺纹，配合带滚花的手动旋帽，操作时可通过转动旋帽带动螺杆顶升活动钳口，实现钳口的开合动作，螺杆中部设置六角调节段，可在大行程调整时借助扳手快速开合，小范围夹紧时直接转动滚花旋帽即可控制夹紧力，避免夹紧力过大导致工件变形。设计阶段优先考虑了装夹的行程适配性，钳口最大张开量可覆盖常规小型零件的装夹尺寸，整体安装边界紧凑，C型架背部设置有安装定位孔，可直接通过螺栓固定在工作台面或专用治具板上，无需额外制作转接安装板。钳口部分采用可拆卸式结构，长期使用出现磨损后可单独更换钳口块，无需更换整体架体，降低后期维护成本。螺旋副位置预留有润滑脂加注间隙，日常维护时可直接在螺纹段涂抹润滑脂，降低传动磨损，延长机构使用寿命。架体主体采用框架式镂空结构，在保证整体结构刚性的前提下尽可能降低自身重量，方便工位间的转移搬运，同时镂空结构可避免加工过程中切屑堆积在机构内部，清理时只需用压缩空气吹扫即可将残留切屑排出。活动钳口与架体导向槽之间采用小间隙配合，夹紧过程中不会出现钳口偏移、翘头的问题，保证装夹后工件的定位精度，可满足普通钻削、锉修、小型零件装配定位的精度要求，不会因为装夹偏移导致加工尺寸超差。
