SMT产线锡膏丝网印刷压印夹持装置

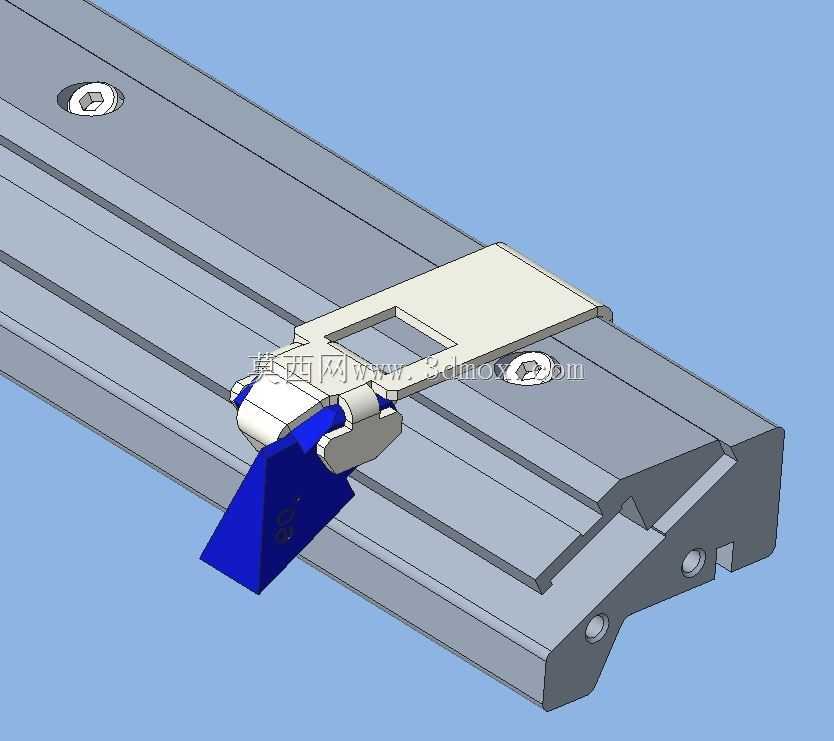

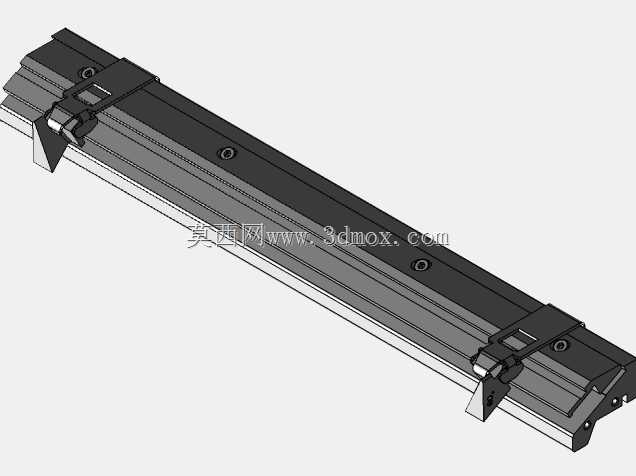

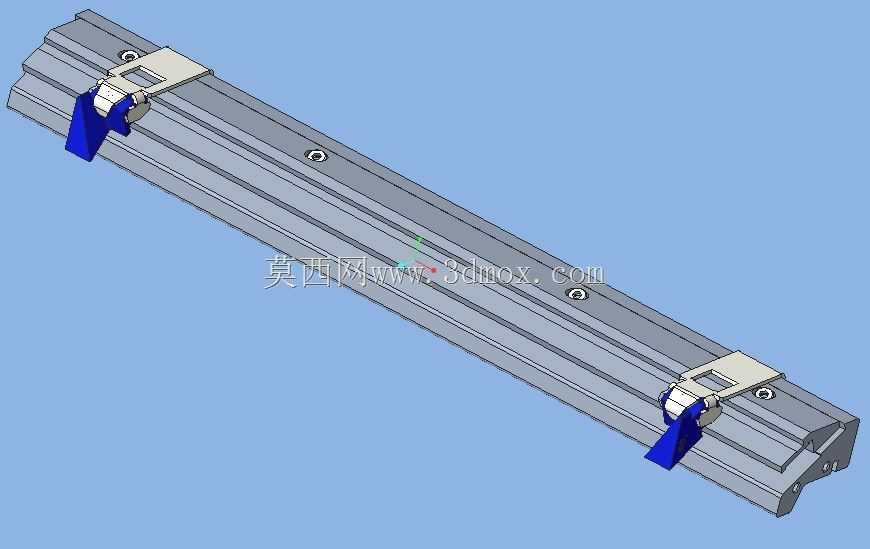

在SMT表面贴装生产线的前端工序中，锡膏印刷的精度直接决定后续元器件贴装、回流焊接的良率，这款压印装置正是配套丝网印刷工位使用的核心执行部件，主要作用是在印刷过程中对丝网两端提供稳定的下压夹持力，保证网版与PCB板面之间保持均匀恒定的接触间隙，避免印刷过程中出现网版移位、锡膏渗漏、印刷厚度不均等常见工艺问题。从结构设计来看，装置主体采用标准工业铝型材作为承载基座，型材本身自带的T型槽结构可以灵活调整两端压爪的安装间距，适配不同幅面尺寸的网版安装需求，无需额外加工定制安装孔位，能大幅缩短产线换型时的调试周期。两端的压合组件采用快拆式搭扣结构设计，压头部分选用耐磨工程材质制作，既可以提供足够的压合力防止网版松脱，又能避免压合过程中对网版边框造成硬性损伤，搭扣的开合角度经过反复校核，操作人员单手即可完成网版的装夹与拆卸动作，不需要额外借助工具，能有效降低工位操作的劳动强度。设计过程中重点考量了安装边界的适配性，铝型材基座的截面尺寸与常规丝印机的网版安装导轨槽完全匹配，可以直接替换原有设备上的老旧压装支架，不需要对设备本体进行二次改造，压头的下压行程预留了足够的调节余量，能够适配不同厚度规格的网版边框，不管是加厚的钢制网框还是常规的铝合金网框，都能通过调整压头的锁紧位置获得合适的压合力。装置整体的受力分布经过优化，两端压点的位置对应网版边框的加强区域，压合后网版整个幅面的张力保持均匀，不会出现局部张力过大导致的网版变形，也不会因为压合力不足导致印刷过程中网版弹跳。在实际产线运行场景中，这款装置可以承受长时间高频次的开合操作，压合部件的铰接位置做了耐磨处理，长期使用也不会出现松旷间隙，能持续保证压合位置的精度，减少日常维护的频次。同时铝型材基座本身的平直度经过校直处理，安装后两端压头的高度差控制在极小范围内，避免网版安装后出现倾斜，导致印刷出来的锡膏图形出现偏移、厚薄不一的缺陷。对于结构设计人员来说，这款装置的建模逻辑完全遵循现有标准件选型优先的原则，除了压头和搭扣的功能结构件外，其余安装部分全部采用标准铝型材和配套紧固件，加工件占比极低，既降低了制造成本，也方便后续备件的更换采购，不需要单独定制特殊规格的加工件，能有效压缩设备的维护成本。
