简易壁式印刷设备结构设计方案

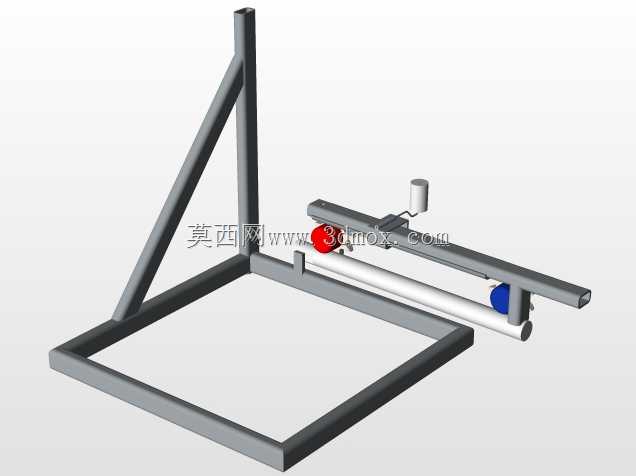

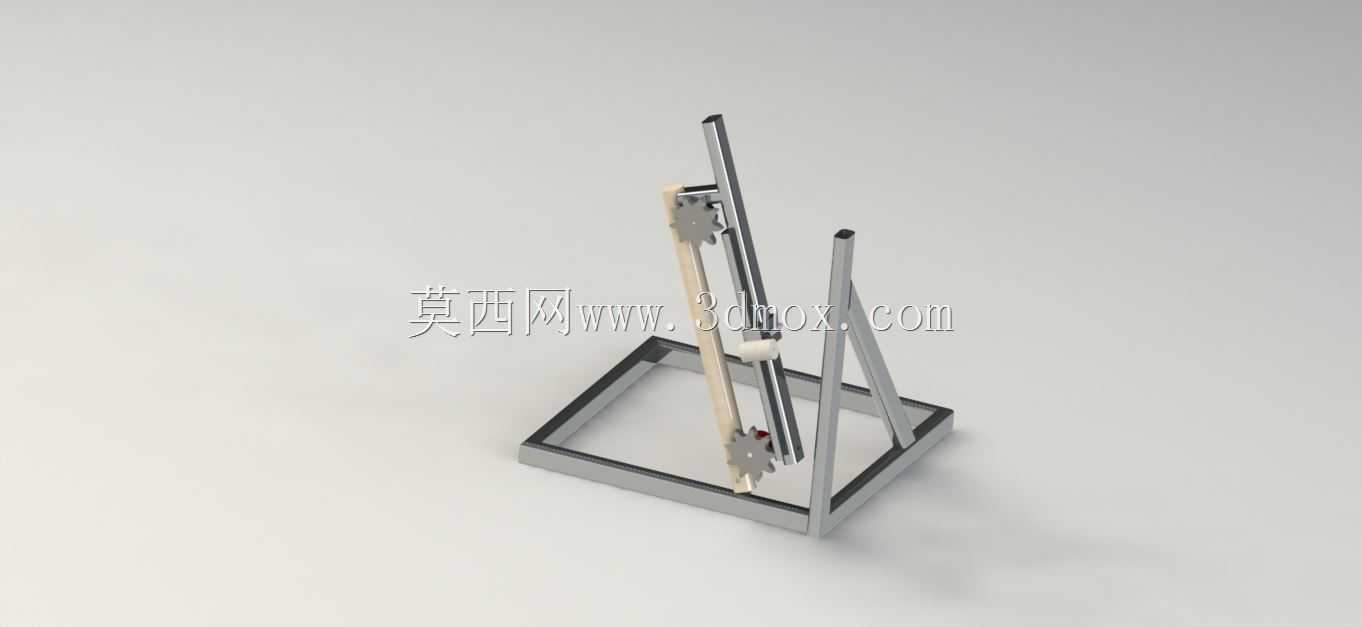

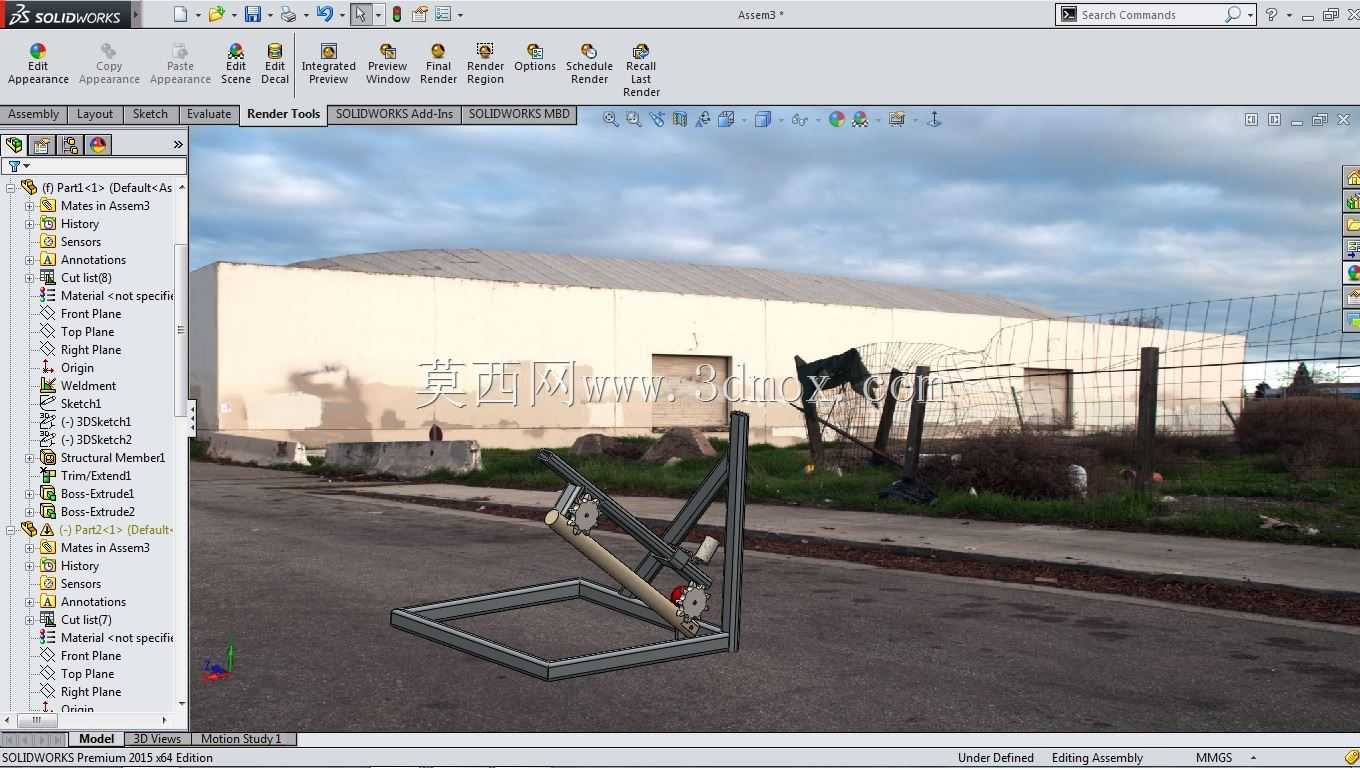

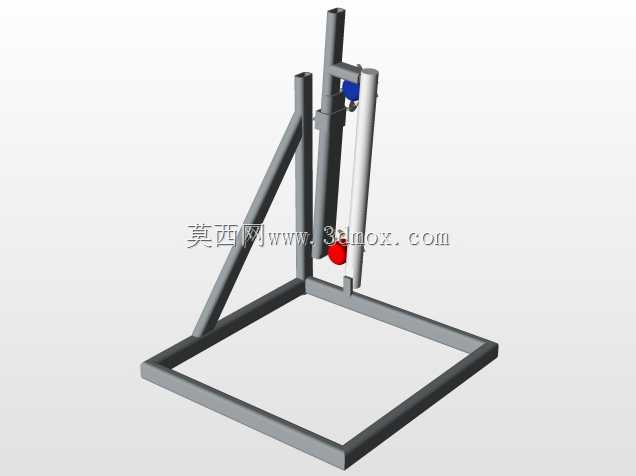

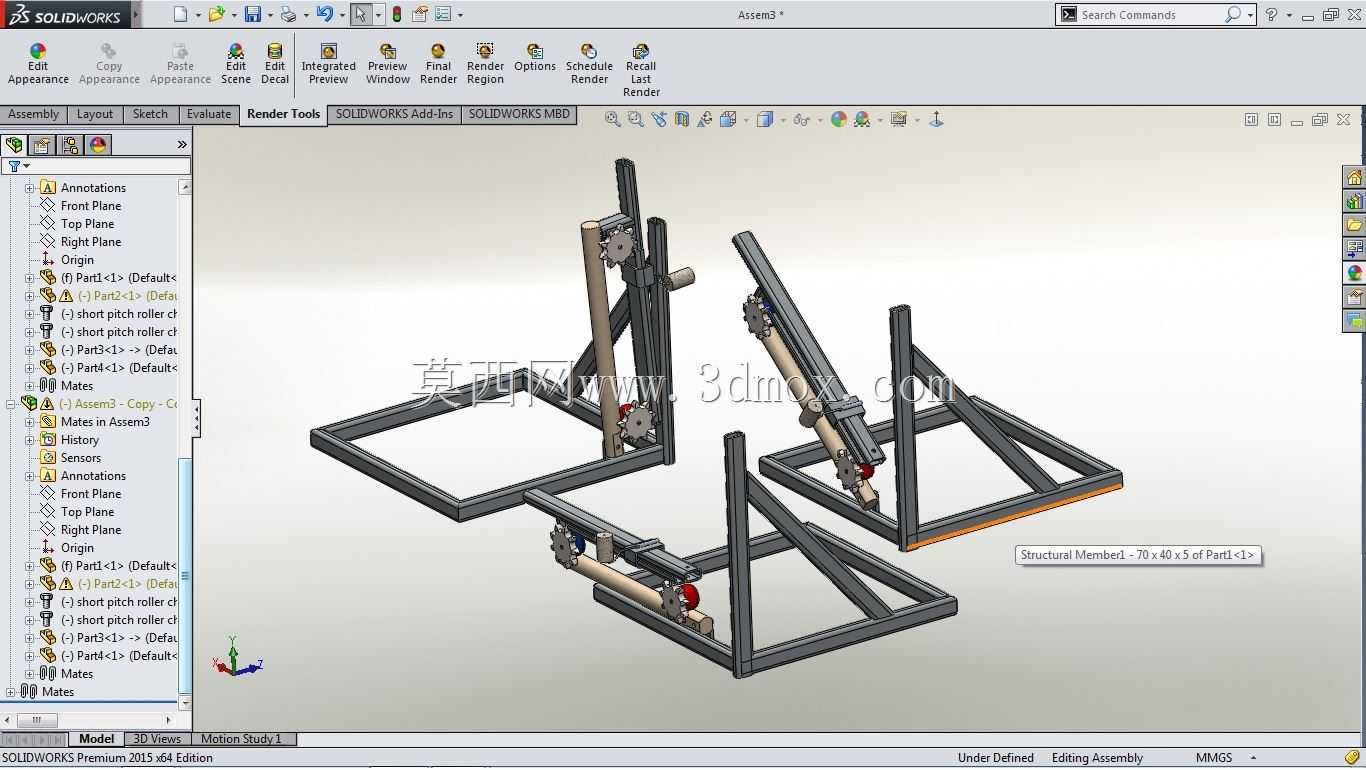

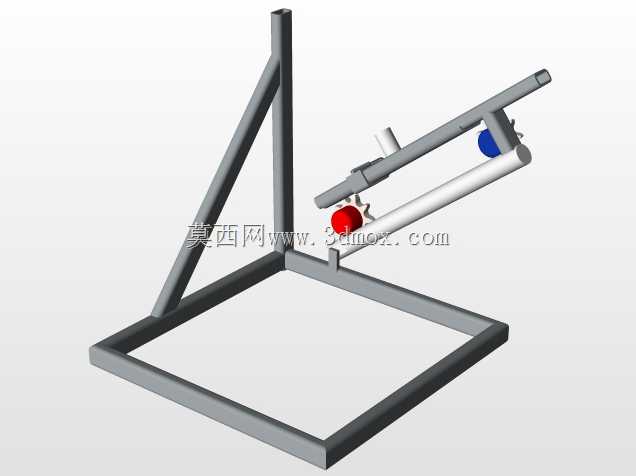

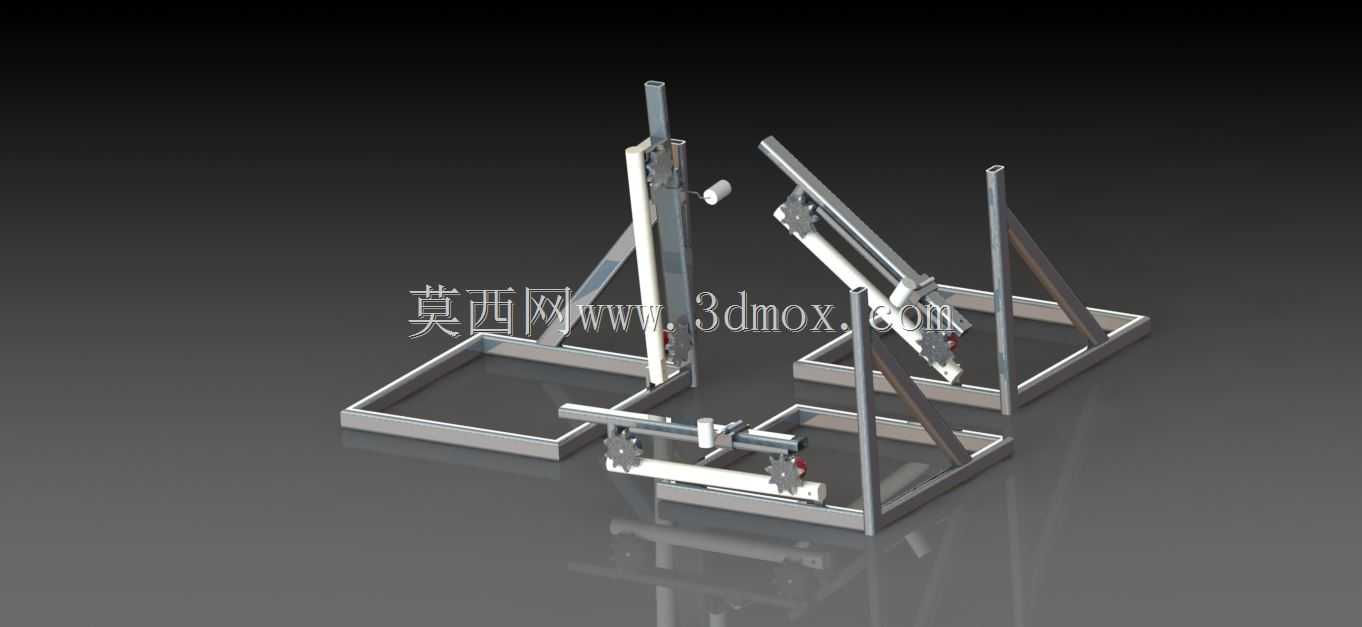

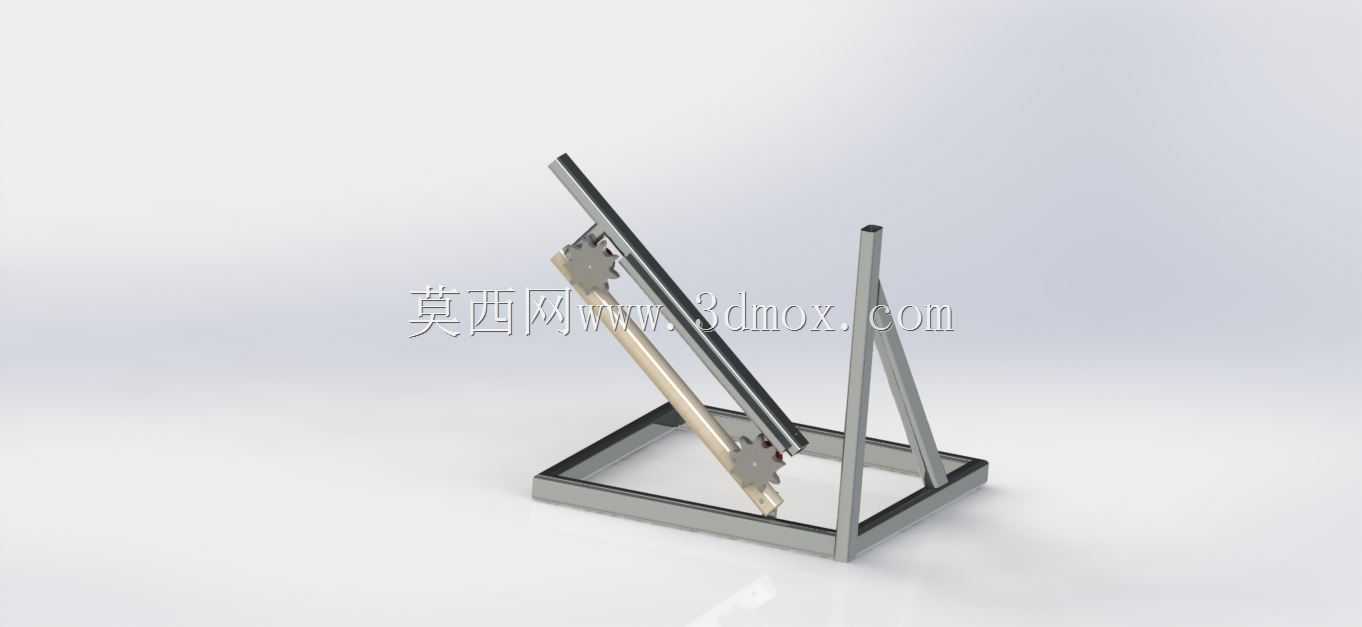

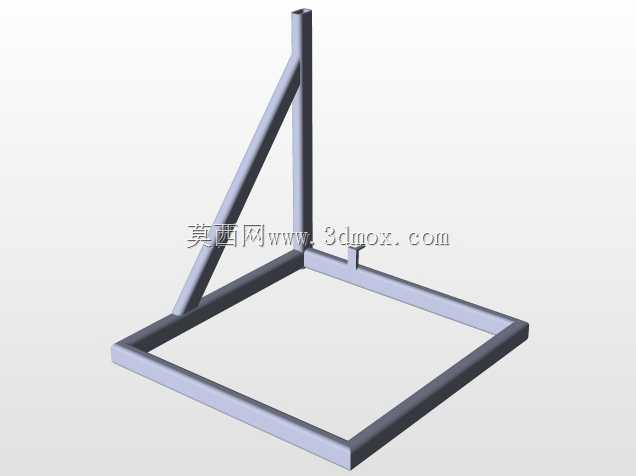

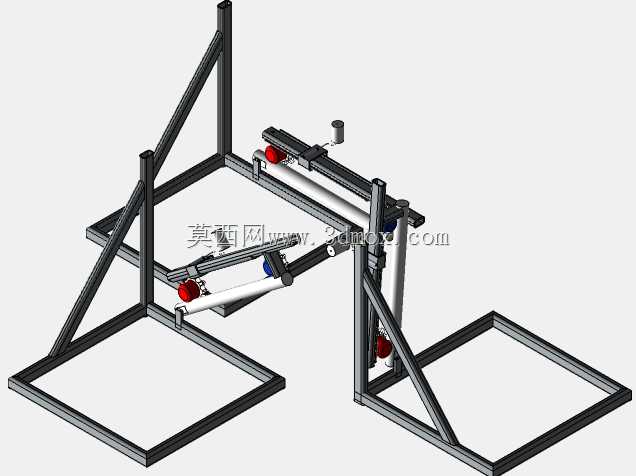

这款壁式印刷结构主要面向小批量平面工件的表面印刷作业场景，适配小型加工车间、作坊式生产单元的工位印刷需求，可完成薄壁板材、小型平面工件的图文转印工序，替代纯人工手持刮板的作业方式，降低操作劳动强度的同时提升印刷压力的均匀性。从结构布局来看，设备采用分体式三角支撑机架作为承载基础，三个独立的三角焊接机架通过横向连杆组件连接，每个支撑单元都配置了带齿轮齿条调节的印刷臂安装位，可根据待印刷工件的幅面、摆放位置单独调整印刷臂的倾斜角度与下压行程，适配不同厚度工件的印刷作业需求。机架主体采用标准型材焊接成型，三角支撑结构可抵消印刷作业时刮板下压产生的侧向倾覆力矩，无需额外打膨胀螺栓固定地面，可直接摆放在平整工位地面使用，单组支撑单元的占地边界控制在小范围工位尺寸内，三个单元拼接后的总作业幅面可覆盖常规中小型板材的印刷范围，也可单独拆分单个单元完成极小工件的印刷作业。传动部分采用齿轮啮合配合导向杆的结构，印刷臂沿导向杆做直线往复运动时，齿轮随齿条啮合转动保证行程的同步性，避免刮板运行时出现偏斜导致的印刷图文错位，臂端预留了刮板安装的标准接口，可直接换装不同硬度、不同宽度的印刷刮板，适配不同油墨类型、不同材质表面的印刷工艺要求。设计过程中优先考虑了工位的适配性，将印刷作业的操作高度设置在符合人工站立操作的舒适区间，操作人员无需弯腰或抬臂即可完成刮板推送、工件取放的全流程动作，每个支撑单元的底部都预留了可调脚杯的安装位置，可根据地面平整度微调机架水平度，保证印刷工作面的平面度误差控制在工艺允许范围内。结构上没有采用复杂的气动或电动驱动组件，全部采用手动机械传动结构，无需接入气源或电源即可完成作业，适合无配套动力供给的临时工位、户外临时作业场景使用，整体结构的易损件均采用标准机械配件，后期维护更换无需定制特殊零件，可直接采购标准件完成替换，降低设备的全周期使用成本。三个独立支撑单元的连接部位采用快拆式销轴固定，可根据作业需求快速拆分或拼接，转场搬运时无需整体吊装，拆分后单个人工即可完成搬运转移，适配多工位流动作业的使用需求。
