钣金壁挂式电气控制箱体结构设计

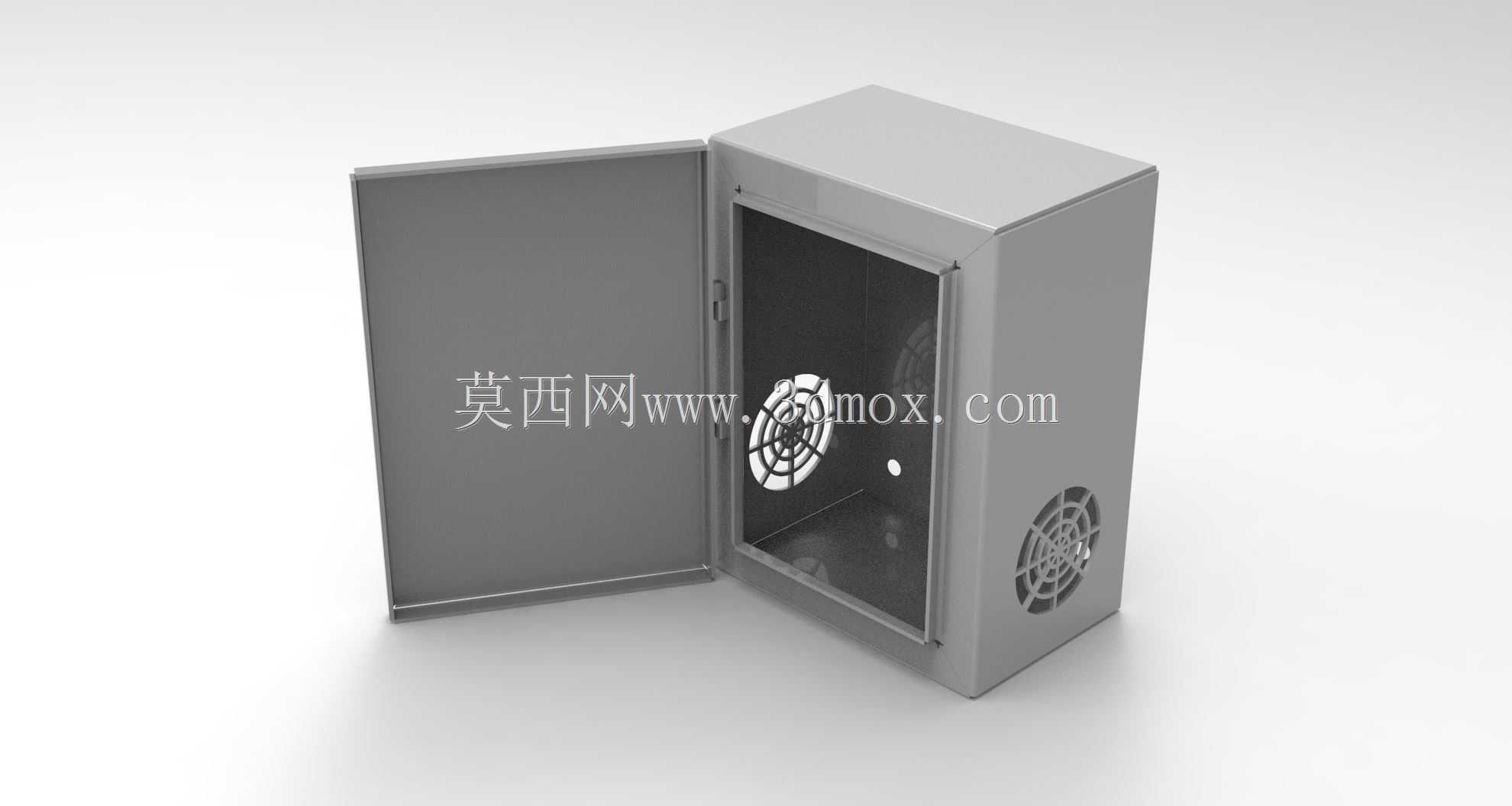

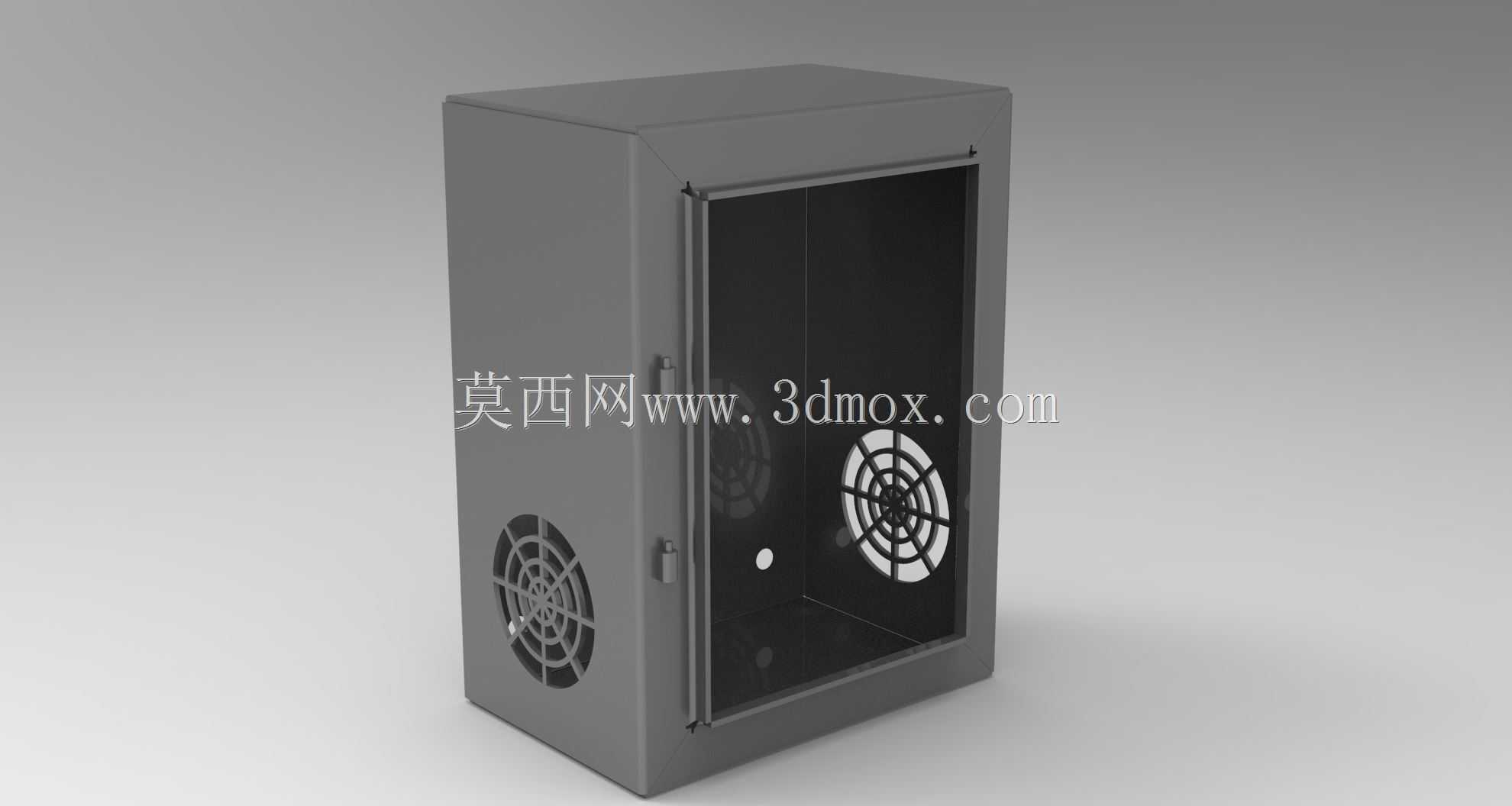

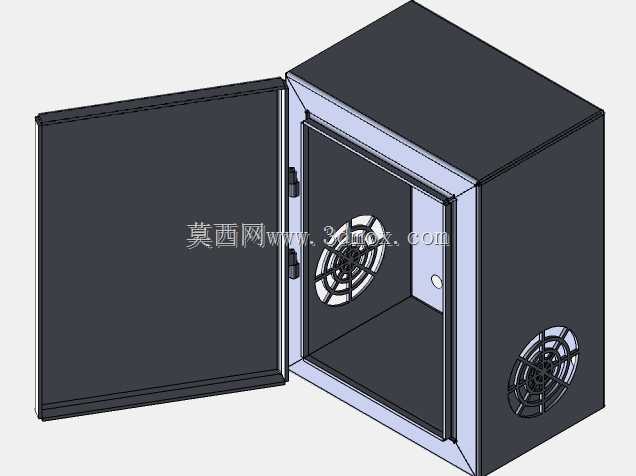

这款钣金电箱主要面向工业现场低压配电、小型设备就近控制、弱电信号中转等场景使用，常见于生产车间工位旁、自动化设备侧装位、楼宇管井墙面、户外小型设备站点等安装位置，承担电气元件容纳、线路防护、操作隔离的核心作用。从结构设计来看，整体采用冷轧钢板折弯拼焊成型，单开门侧开结构，门体与箱体通过暗藏式合页连接，开合角度可满足内部元件安装接线的操作空间需求，门体内侧预留密封条安装槽位，闭合后可实现基础的防尘防溅防护，适配多数非极端恶劣的工业安装环境。箱体侧面设计有冲压成型的通风栅格，栅格内侧预留散热风扇安装位，可根据内部元件发热功率选配轴流风扇实现主动通风散热，避免箱内接触器、继电器、小型电源模块等元件长期高温运行缩短寿命。箱体背部设计有壁挂安装挂孔，可直接通过膨胀螺栓固定在墙面或设备机架立面，安装时无需额外焊接支架，现场施工效率更高；箱体内部预留了标准DIN导轨安装位，可直接卡装微型断路器、接线端子排、小型PLC等标准电气元件，同时侧壁预留接地螺柱，可实现门体、箱体与车间接地网的可靠连接，满足电气安全规范要求。设计过程中充分考虑了钣金加工的工艺性，所有折弯边均预留合理的折弯避让圆角，焊接位置均设置在内侧拼接处，外部无明显焊疤，减少后续打磨喷涂的工作量；箱体门板边缘做内卷边处理，既提升门板整体刚性，避免长期开合出现变形，也能消除钣金锐边，防止安装接线作业时划伤操作人员。进出线位置分别预留于箱体底部与顶部，敲落孔采用预压痕设计，现场施工时可根据线缆规格敲落对应尺寸的孔位，无需额外开孔，适配不同线径的动力线、信号线进出需求。箱门内侧可粘贴元件排布标识与线路图纸，方便后期运维检修时快速查找对应回路，整体结构紧凑，在满足内部元件安装空间的前提下尽可能压缩外形尺寸，减少墙面占用空间，适合空间局促的安装点位使用。
