乘用车三辐式转向操控方向盘结构设计

　　作为整车人机交互的核心操控部件，这款三辐式方向盘的设计首先锚定日常驾驶场景的实际使用需求，覆盖城市通勤、高速巡航、轻度非铺装路面行驶等多数乘用车使用工况，核心作用是将驾驶员施加的转向力矩传递给转向柱，最终带动转向拉杆实现车轮角度调整，同时兼顾握持舒适度与操作辨识度，避免驾驶过程中出现打滑、误触等影响行车安全的问题。

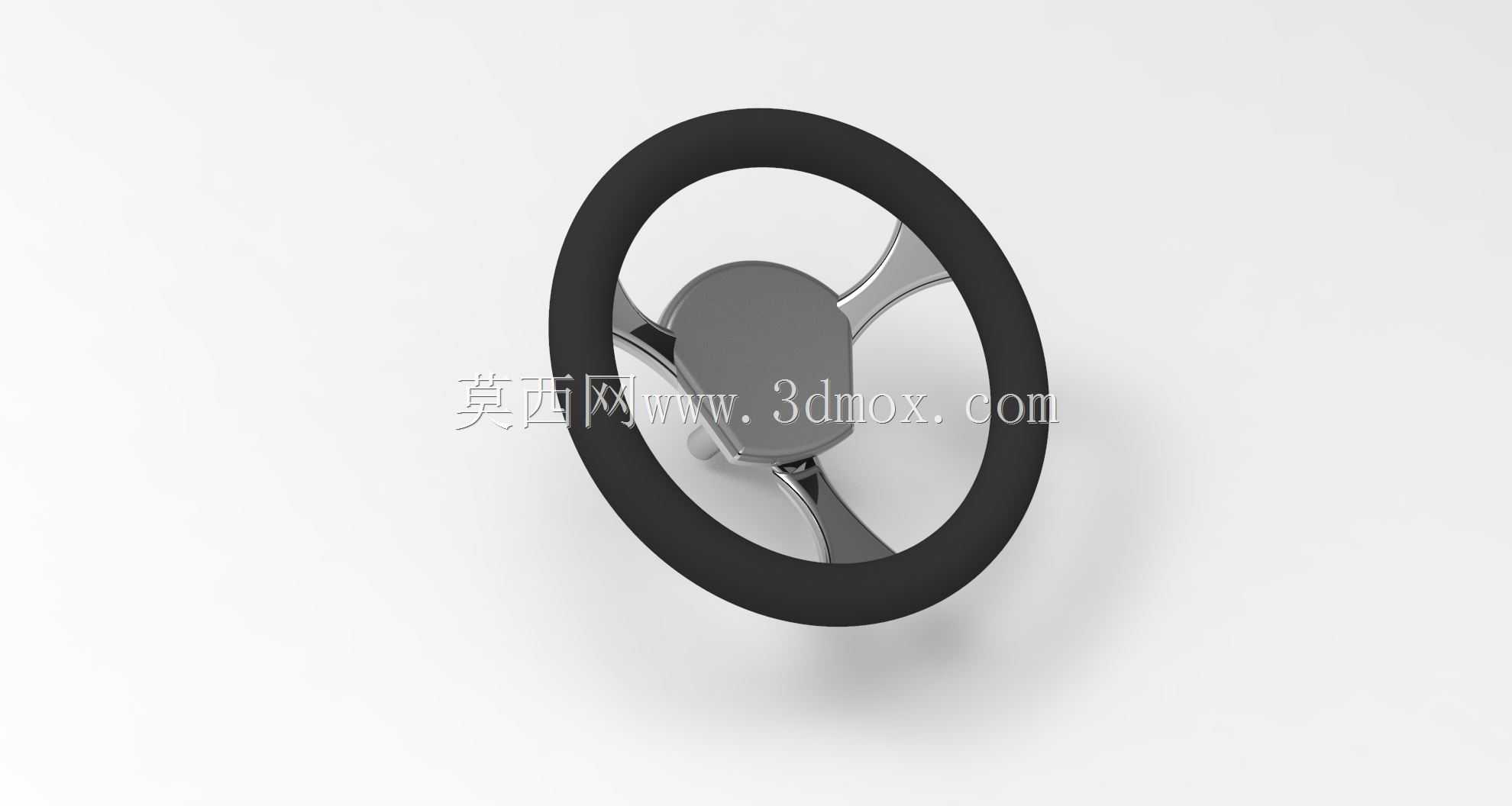

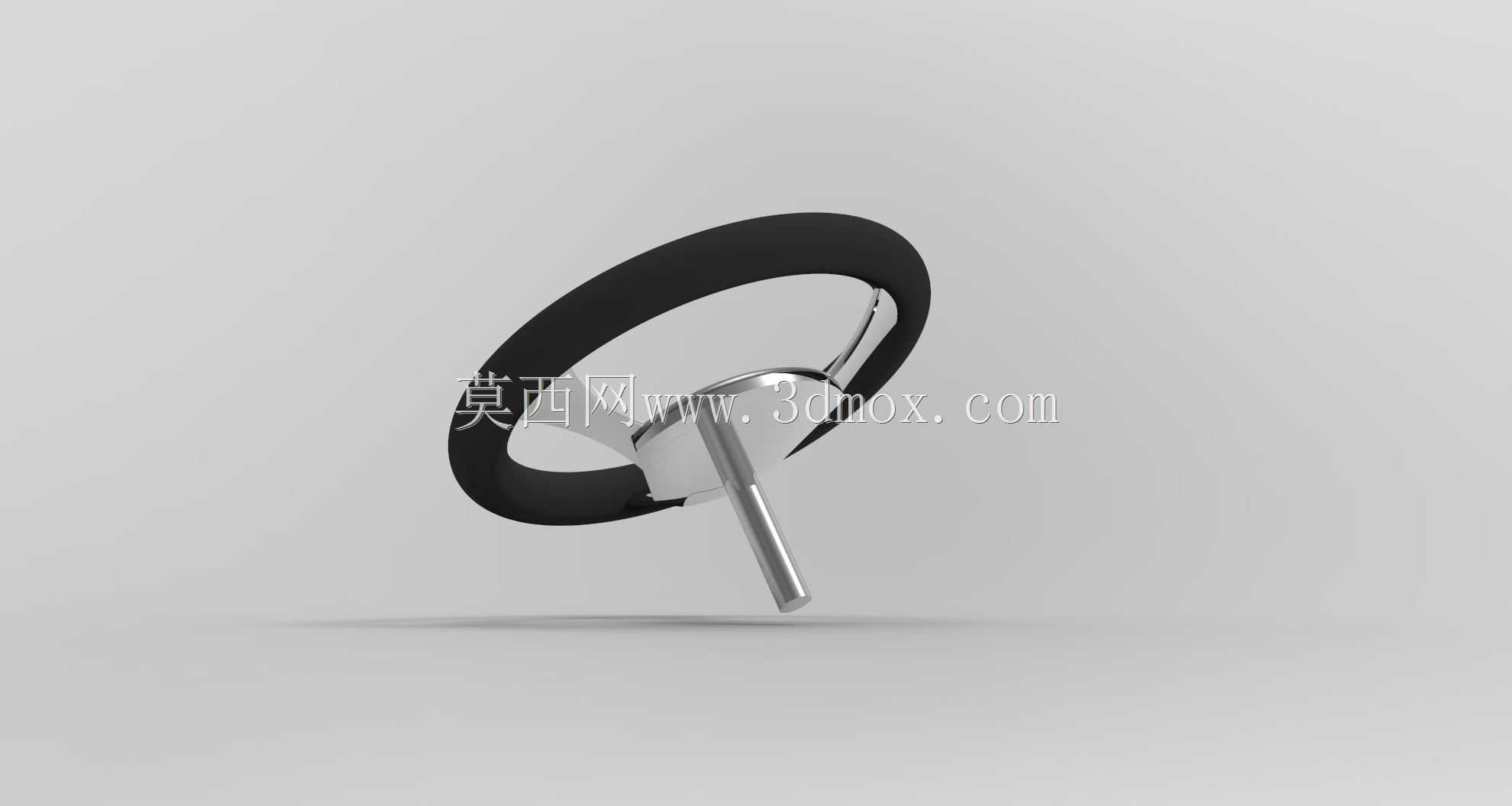

　　从功能特性层面看，这款方向盘采用环形轮圈搭配三辐支撑的经典结构，轮圈部分做了符合人体工学的椭圆截面设计，握持区域的周长适配多数成年男性手掌的抓握范围，3点与9点位置做了微幅的内凹处理，匹配驾驶员日常握持的常用姿态，长时间握持也不会出现局部硌手的问题；中心区域为喇叭按键与安全气囊的安装预留了标准化的安装腔，腔体的边界尺寸完全匹配主流A级乘用车的安全气囊模块安装规格，不需要额外做转接结构就能完成装配；三辐支撑结构采用非等宽设计，下部辐条做了收窄处理，给驾驶员腿部留出足够的活动空间，避免上下车或者调整坐姿时膝盖磕碰方向盘下部。

　　设计过程中首先确定的是安装边界参数，方向盘中心的安装花键孔匹配行业通用的转向柱输出轴规格，安装端面到轮圈握持面的偏移量控制在常规乘用车的适配范围内，不会出现方向盘过于靠后顶到驾驶员腿部、或者过于靠前需要驾驶员探身操作的问题；轮圈的整体外径参考同级别量产车型的通用尺寸，既不会因为直径过大导致转向操作笨重，也不会因为直径过小丢失转向路感、造成转向过于灵敏的问题。结构强度层面，三辐支撑结构与轮圈的连接位置做了圆弧过渡处理，避免应力集中，在承受驾驶员紧急转向时的大扭矩输入时，不会出现连接位置开裂、变形的问题；轮圈内部的支撑骨架采用刚性足够的金属材质，外层包覆软性材质，兼顾结构强度与握持触感。

　　实际装车适配时，这款方向盘可以直接替换同安装规格的量产车型原厂方向盘，不需要改动转向柱的原有结构，中心区域的安装腔预留了线束走形空间，喇叭按键的接线端子采用通用插接件，装配时直接对插就能完成电路连接，不需要额外改线；轮圈的转动行程范围内不会和组合开关、仪表台护板发生干涉，打到最大转向角度时，轮圈和周边部件的安全间隙满足整车装配的通用要求，不会出现转动卡滞、摩擦周边内饰件的问题。针对日常使用的磨损问题，轮圈的包覆材质选用耐摩擦、耐汗渍的软性材料，长期使用不会出现表层脱落、发粘的问题，三辐支撑的表面做了哑光质感处理，避免阳光直射时产生反光干扰驾驶员视线。

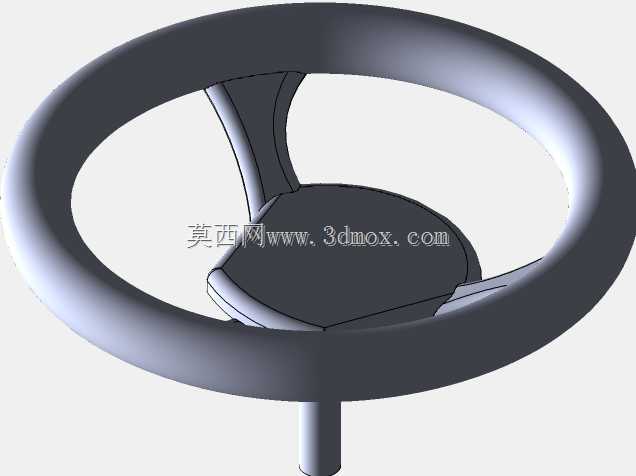

　　从建模逻辑来看，整个模型先从中心安装基准面开始搭建，先确定安装花键的中心轴线，再以此为基准绘制轮圈的中心环形曲线，调整轮圈的截面角度匹配握持姿态，之后搭建三辐支撑的曲面结构，反复调整辐条的宽度与过渡弧度，兼顾结构强度与视觉轻量化效果，最后处理中心盖板的安装配合面，预留好卡扣的安装位置，确保盖板装配后和周边的面差控制在合理范围内，不会出现凸起、缝隙不均的问题。整个模型的所有安装配合尺寸都参考量产车的通用标准，没有做非标准化的特殊结构，不管是用于结构设计参考，还是用于改装件的开发验证，都能直接提取相关尺寸做后续的工程化调整，不需要重新核对基础安装边界。
