透明窄颈玻璃饮品包装瓶结构设计

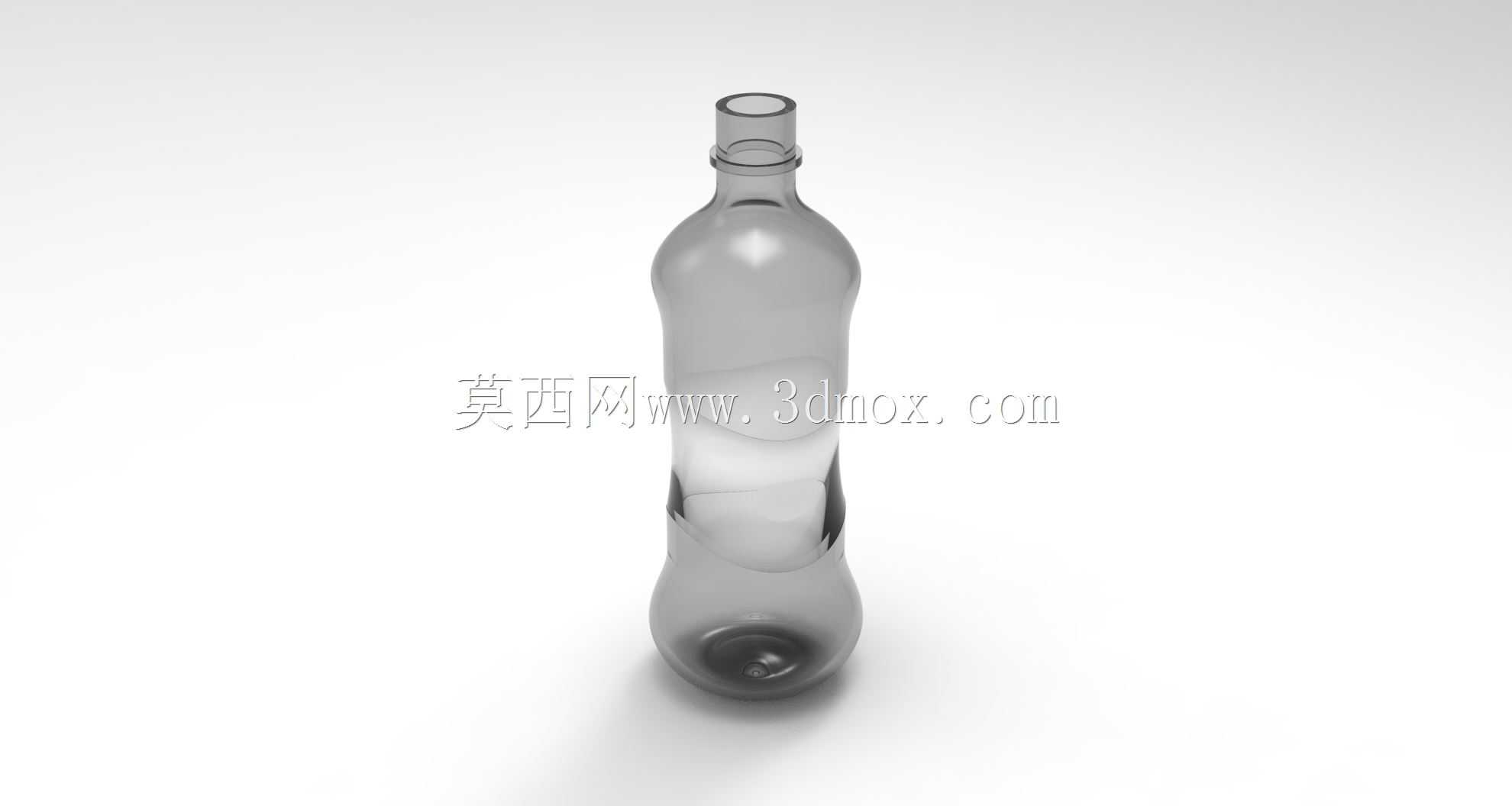

　　日常接触的窄颈透明玻璃瓶，多数应用在饮品灌装、日化试剂分装、实验室样品存储这类场景里，做结构设计的时候首先要匹配对应场景的使用边界。拿饮品灌装场景来说，瓶身的弧度设计不是单纯为了外观好看，中段的收腰结构首先要适配自动化灌装线的卡瓶定位工位，现有多数灌装线的卡瓶轮卡槽适配直径区间在60-85mm，这个瓶身的最大直径控制在78mm，中段收腰位置直径62mm，刚好能卡在卡瓶轮的定位槽里，不会出现灌装过程中瓶身打转、定位偏移的问题，也能兼容市面上多数主流贴标机的瓶身夹持范围，不需要额外调整工装参数。

　　瓶口部分采用的是标准螺纹口设计，螺纹的牙距、牙高都匹配通用的金属防盗盖、塑料旋盖尺寸，不需要单独开模做配套瓶盖，能大幅降低包材采购成本。瓶口的内径控制在18mm，既可以满足高速灌装时的液体流速要求，不会因为瓶口过窄导致灌装时液体溅出，也能避免瓶口过大带来的密封难度提升问题，瓶口端面做了0.3mm的倒角处理，压盖的时候不会因为端面锐边割伤密封垫片，能提升密封合格率，减少运输过程中的漏液概率。

　　瓶底部分做了内凹设计，内凹深度控制在8mm，这个结构首先是提升瓶身的竖直放置稳定性，灌装完成后的整瓶重量在500-600g区间，内凹底的结构能让瓶身重心更靠近底部，在输送线运行、货架摆放的时候不容易倾倒。同时内凹结构也能提升玻璃瓶的抗冲击能力，灌装完成后的产品在堆码、运输过程中，底部承受的压力可以通过内凹的弧面均匀分散到瓶底的环形支撑面上，不会因为局部应力集中导致瓶底炸裂。另外瓶底的环形支撑面做了1.5mm宽度的磨砂处理，放置在光滑台面或者输送链板上的时候能增加摩擦力，减少滑动移位的情况。

　　瓶身的壁厚设计做了梯度分配，不是通体等厚的结构，瓶口位置因为要和瓶盖配合，承受旋盖的扭矩，壁厚控制在3.5mm，保证足够的结构强度，不会因为旋盖力度过大导致瓶口开裂；瓶身主体部分壁厚控制在2.2mm，这个厚度既能保证玻璃的通透度，满足产品展示的需求，也能控制整体的瓶身重量，降低原材料成本；瓶底位置因为要承受堆码压力和放置冲击，壁厚控制在4mm，和瓶身主体的过渡位置做了平滑的圆弧过渡，避免壁厚突变导致的玻璃冷却过程中应力集中，减少生产过程中的炸瓶概率。

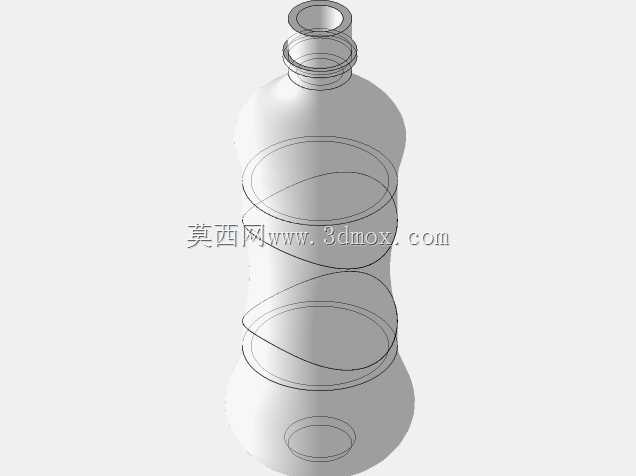

　　做这个瓶型的三维建模的时候，首先要确认各个位置的脱模斜度，玻璃吹制的模具脱模斜度不能小于1.5°，瓶身的外表面斜度控制在2°，既方便吹制完成后脱模，也不会因为斜度过大导致瓶身上下直径差过大，影响贴标效果。瓶身内部的容积要做精准计算，标注容量500ml的前提下，要预留出5%的顶部空间，也就是灌装液位到瓶口的位置要留25ml左右的空隙，避免灌装高温液体的时候，液体受热膨胀溢出，同时也能保证摇晃瓶内液体的时候有足够的缓冲空间，不会因为内部压力过大导致瓶盖冲开。

　　另外这个瓶型的设计也兼容二次回收使用的场景，瓶身没有做过多的异形凸起结构，回收清洗的时候，毛刷可以顺利接触到瓶身内壁的各个位置，不会存在清洁死角，窄颈的设计也能在倾倒液体的时候控制流速，不会因为瓶口过宽导致一次性倒出过多液体。在做结构验证的时候，还要模拟堆码工况，整瓶堆码到1.5米高度的时候，最下层瓶身承受的压力大概是120N，通过有限元分析验证，瓶身的最大应力位置在瓶肩的过渡区域，应力值远低于钠钙玻璃的许用应力，不会出现压裂的情况。垂直跌落测试的模拟中，从0.8米高度竖直跌落到水泥地面，瓶底的冲击应力也在材料承受范围内，能满足常规运输的抗冲击要求。
