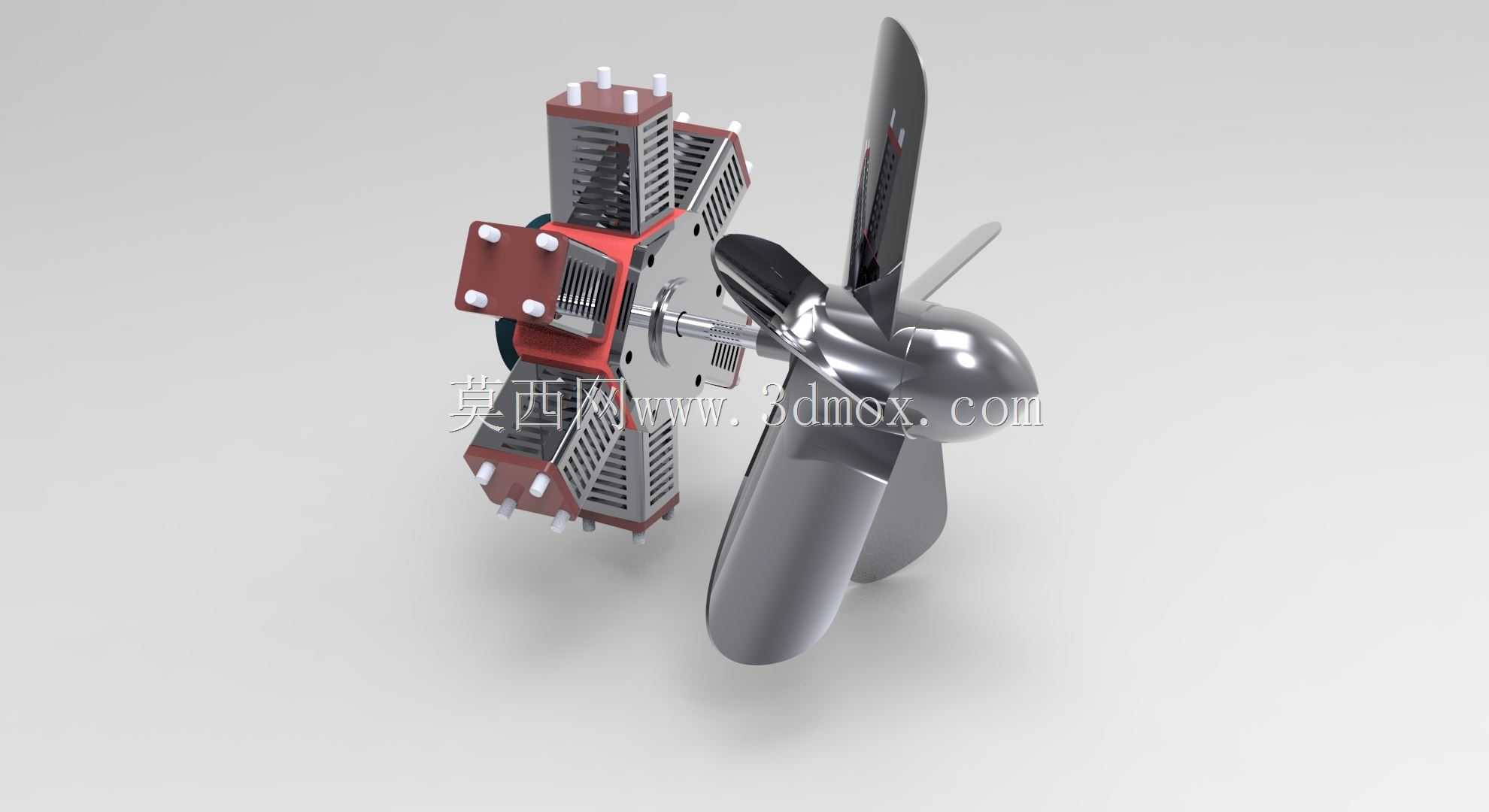

带螺旋桨的六缸径向动力装置结构

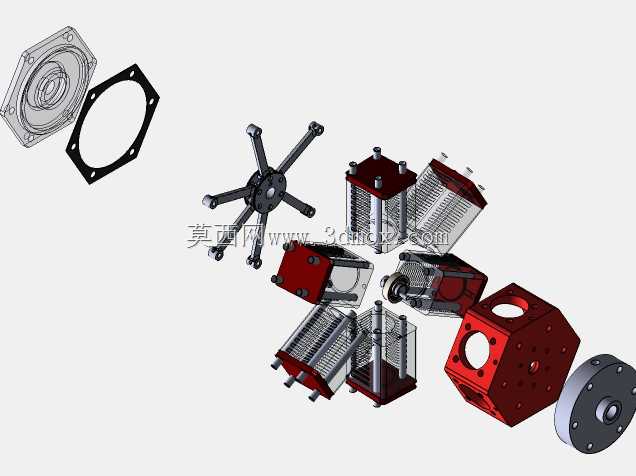

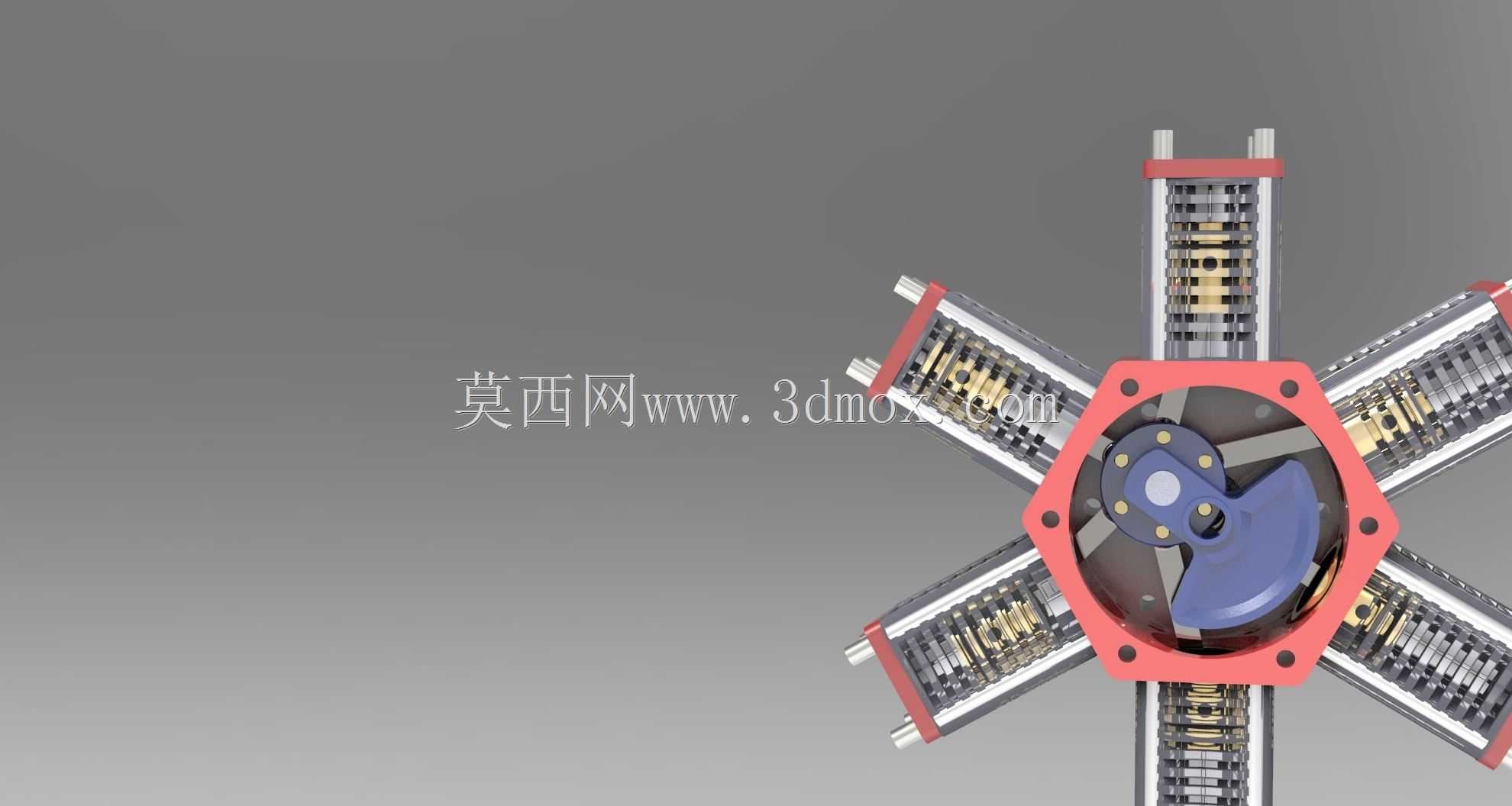

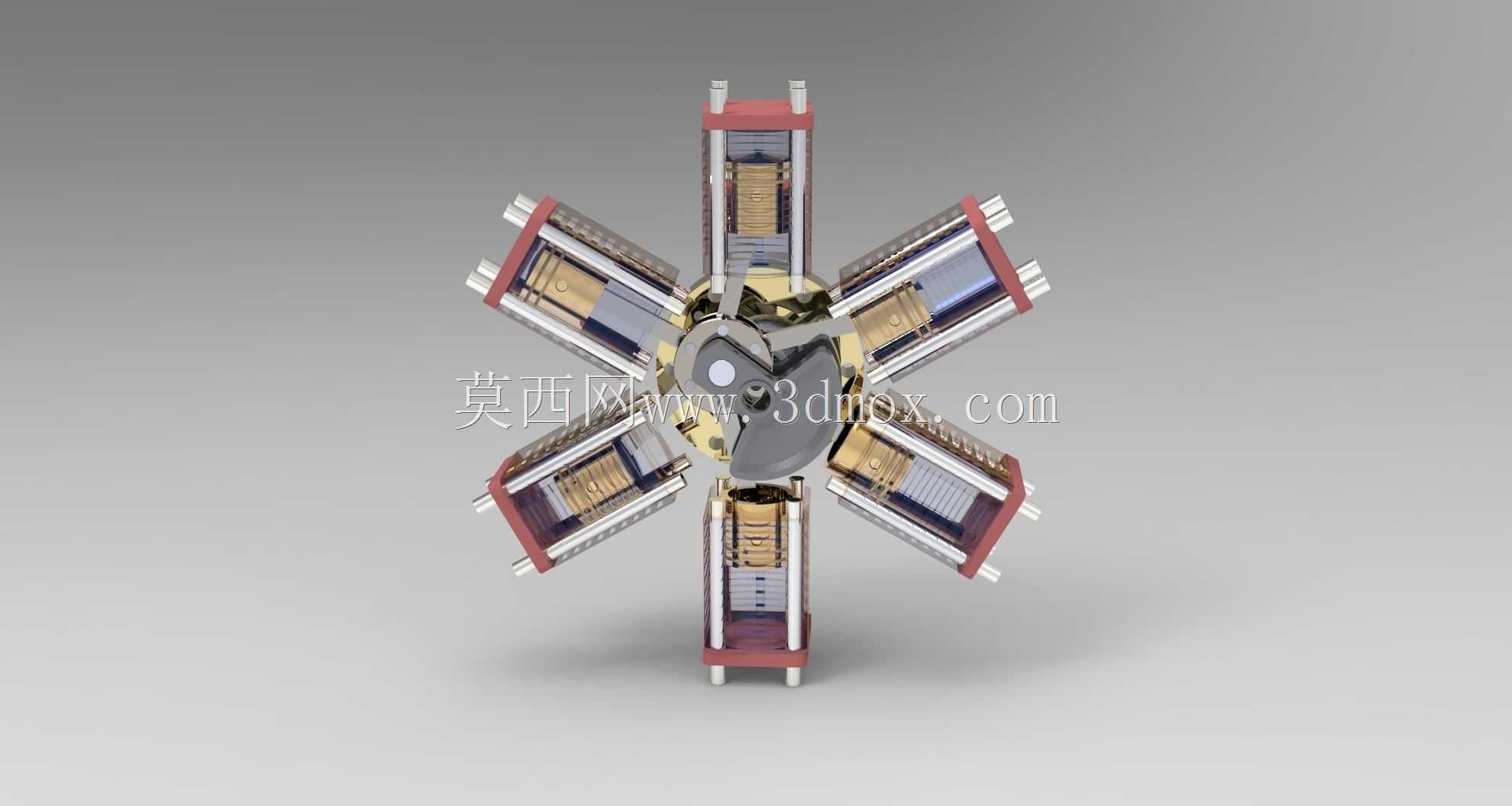

这类六缸径向排布的动力结构，早期多用于轻型通航飞行器、小型动力伞以及部分特种作业的小型无人航行设备上，核心优势是同排量下径向布局能让每个气缸都获得均匀的冷却气流，不需要额外布置复杂的液冷管路，整体结构自重更轻，在对动力重量比要求严苛的低空轻型动力场景里适配性极强。从结构设计逻辑来看，六个气缸围绕中心曲轴呈等角度辐射排布，每一个气缸的连杆都铰接在中心曲轴的曲柄销上，相比直列或者V型排布的动力结构，曲轴的长度被大幅压缩，整体动力单元的径向尺寸虽然更大，但轴向长度可以做得非常短，适配机头前置安装的轻型飞行器时，不会占用过多机身轴向空间，能给前部整流罩、螺旋桨安装座留出充足的布置余量。实际运行过程中，每个气缸按固定点火顺序交替做功，动力输出的平顺性优于同缸数的单排直列结构，曲轴转动时的动平衡更容易调校，不需要额外加装过大尺寸的平衡块就能把运行振动控制在合理区间。配套的螺旋桨直接安装在曲轴输出端的延长轴上，中间没有额外的减速传动结构，动力传递路径极短，机械损耗被控制在很低的水平，日常维护只需要定期检查气缸散热片的积尘、火花塞工况以及连杆铰接位的润滑状态即可，维护难度远低于带复杂液冷系统的动力单元。从安装边界来看，这类动力单元的核心安装定位面在中心曲轴箱的后端法兰，法兰上预留的安装孔位呈圆周等距分布，安装时需要保证曲轴轴线与被驱动设备的输入轴线完全同轴，径向方向需要给六个气缸的散热预留足够的通风间隙，不能有结构件贴靠气缸散热片，避免影响散热效率导致气缸过热。输出端的螺旋桨安装位需要匹配对应规格的锁紧螺母与防松垫片，螺旋桨的旋转平面需要和曲轴轴线保持严格垂直，避免高速旋转时产生额外的偏载力矩损伤曲轴轴承。结构设计阶段，每个气缸的散热鳍片厚度、间距都经过匹配计算，在保证气缸体结构强度的前提下最大化散热面积，活塞与缸壁的配合间隙也针对风冷工况做了适配，避免冷热交变工况下出现拉缸或者密封失效的问题。
