16路DMX512信号解码控制电路板

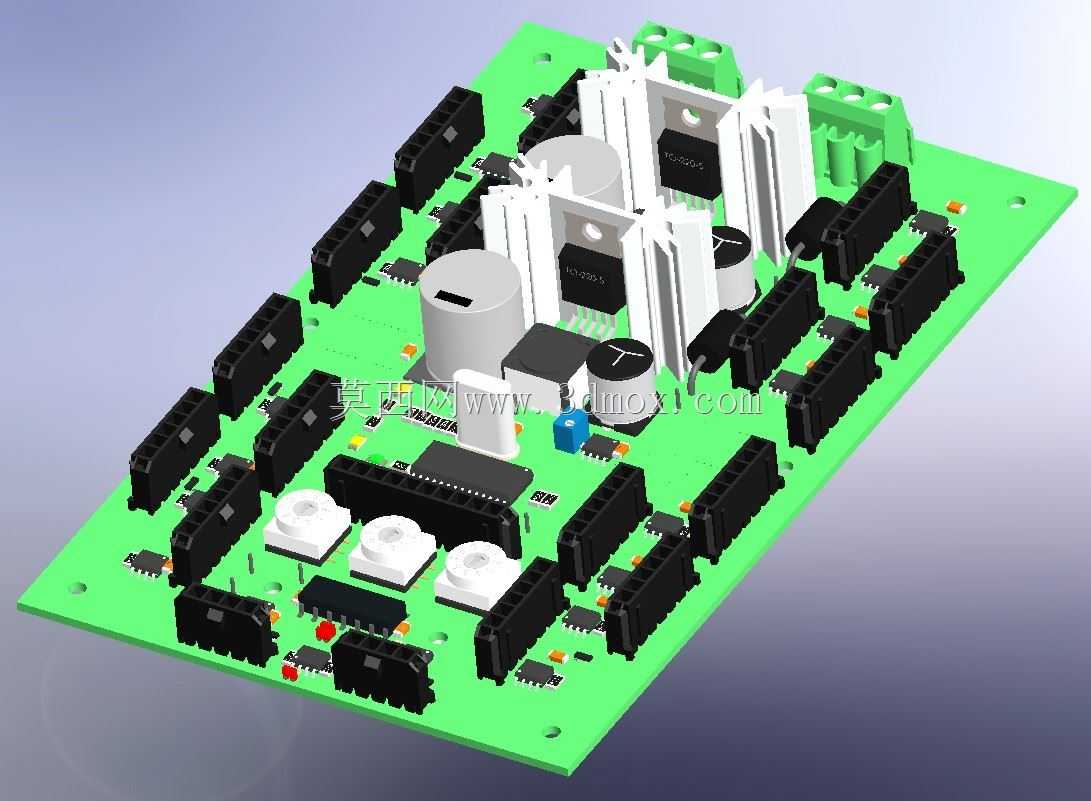

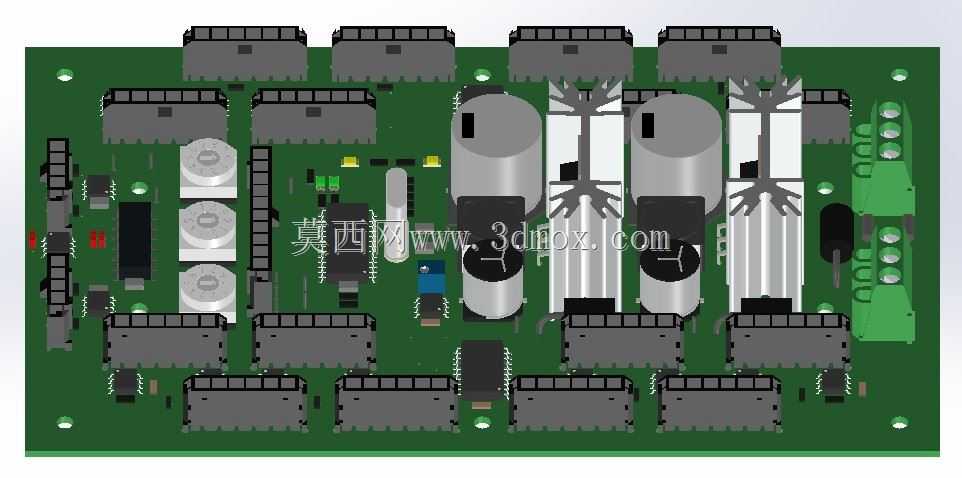

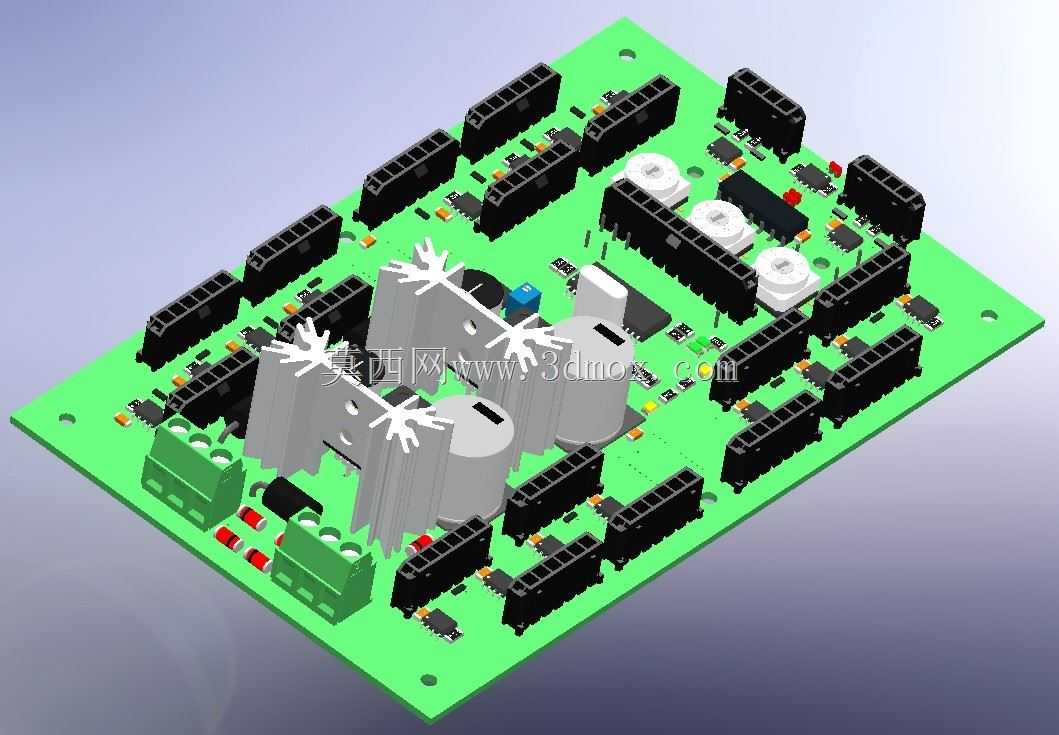

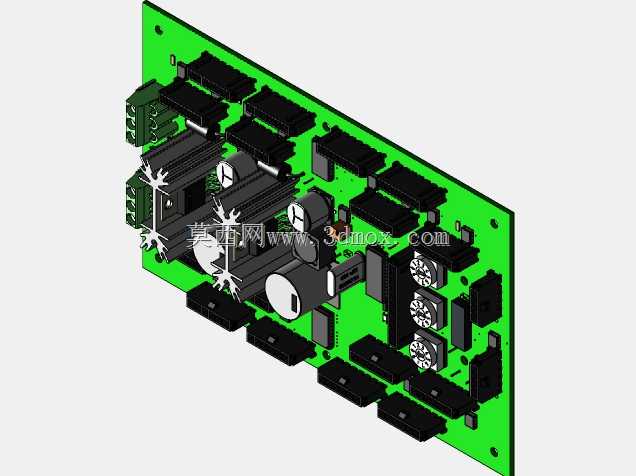

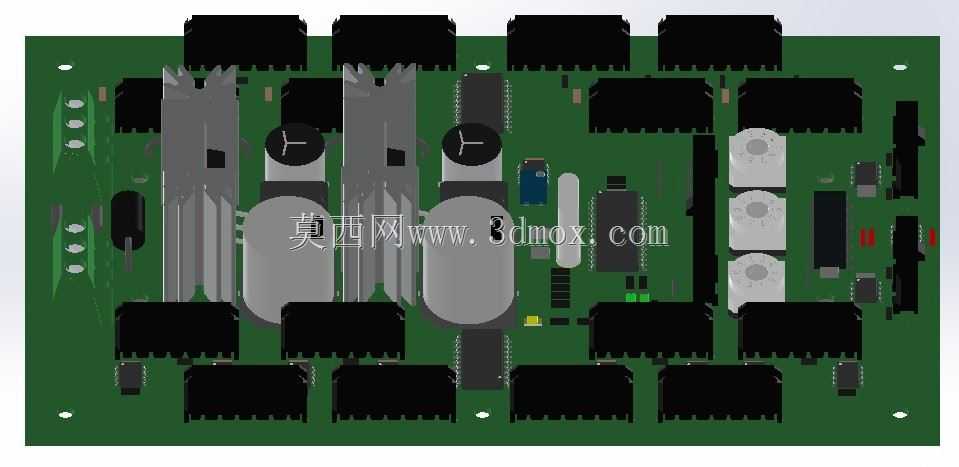

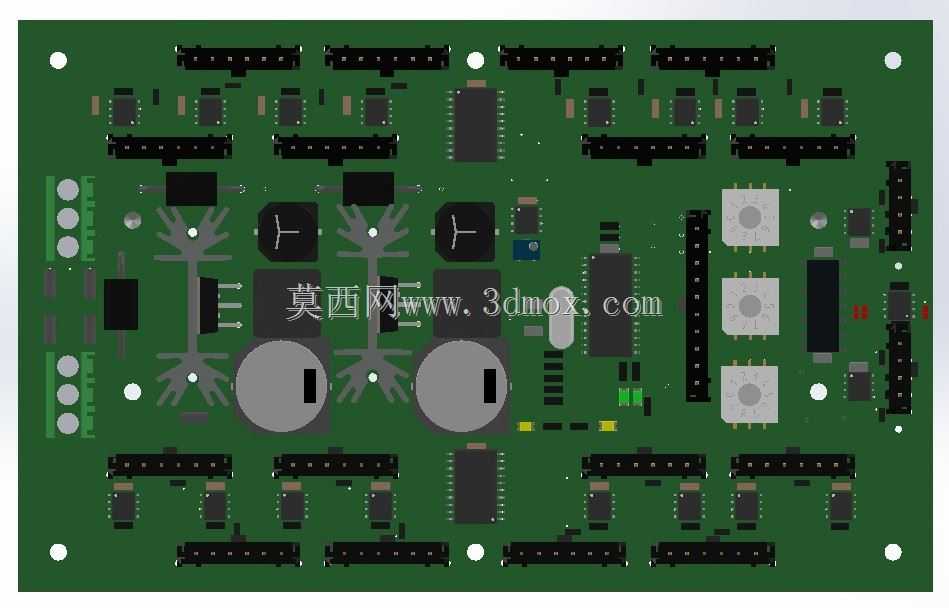

这款16路DMX512控制板主要应用在舞台灯光控制、景观亮化工程、商业氛围照明系统这类需要多通道灯光信号统一调度的场景里，核心作用是把上位机传输过来的DMX512标准协议信号转换成对应通道的驱动输出，实现对多组灯光设备的亮度、色彩、动态效果的精准管控。从实际工程使用角度看，这类控制板常安装在灯光设备的电控仓内部，或是集成到灯光控制柜的导轨安装位上，设计时充分考虑了现场布线的便利性，板载的插拔式接线端子对应16路输出通道与信号输入、电源输入接口，现场施工时无需焊接，直接压接导线后插入端子即可完成接线，能大幅缩短现场安装调试的周期。板卡的PCB采用标准环氧玻纤基材，整体布局遵循强弱电分离的布线原则，信号处理回路与功率输出回路之间预留了足够的安全间距，板上搭载的光耦隔离器件能有效切断信号回路与功率回路之间的干扰传导，避免舞台现场复杂电磁环境下出现信号丢包、通道误触发的问题。板上的多组电解电容对应不同回路的滤波需求，在电源输入端布置大容量电解电容滤除供电纹波，每个信号通道旁也配置了对应的退耦电容，保证每一路信号输出的稳定性。散热结构的设计上，功率输出回路对应的发热器件直接固定在立式铝制散热片上，散热片与PCB板面垂直安装，既不占用过多板上布线空间，也能利用板卡周边的空气对流带走热量，保证长时间满负载运行时器件温度处于合理区间。安装边界方面，板卡四角预留了标准的固定安装孔，孔位间距适配常规的电控盒安装柱尺寸，整体板型方正，接插件全部布置在板卡的侧边，不会和周边安装结构产生干涉，输出通道的接插件采用带锁扣的黑色插座，插接外部排线后能实现自锁，避免设备运输、震动过程中出现排线脱落的问题。信号输入输出端预留了标准的DMX信号接口，支持多台控制板手拉手级联，扩展更多控制通道时无需额外增加信号分配设备，适配不同规模的灯光控制项目需求。设计过程中针对现场常见的接线错误问题，在电源接口旁预留了防反接保护器件的安装位，误接反电源时不会直接烧毁核心控制芯片，降低现场施工的故障排查成本。
