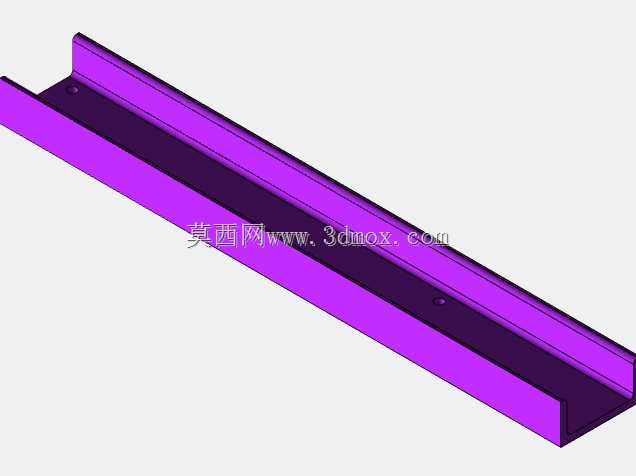

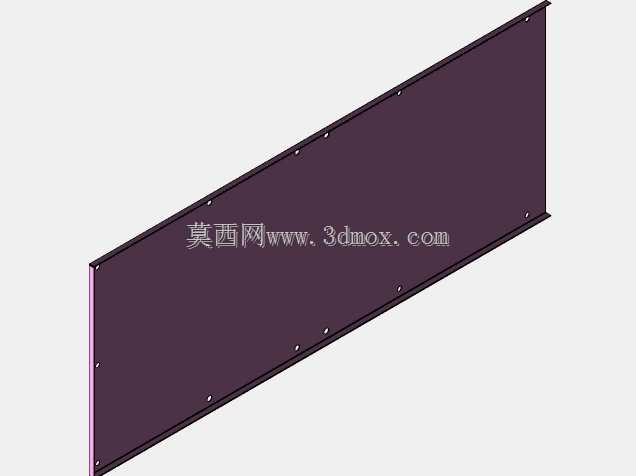

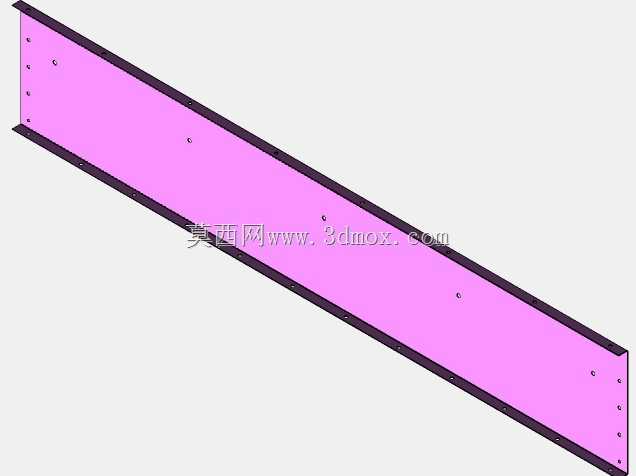

紫色U型带安装孔长槽导轨构件

这类U型长槽构件在生产线物料输送、设备框架搭建、工装夹具导向场景中应用十分广泛，日常做设备改造时经常会用到这类成型件，相比自行折弯加工的槽件，标准化的结构能省去很多反复校核折弯回弹、边角毛刺处理的工序。从结构上看，该构件采用等截面U型设计，两侧翻边高度一致，槽体内腔宽度均匀，沿长度方向的槽底预设了沉头安装孔，安装时可直接将螺栓沉入孔内，不会突出槽底平面干扰槽内滑动件的运行，这点在做直线导向工位设计时尤为重要，很多新手设计时容易忽略螺栓头的突出量，导致滑动座运行卡顿，需要二次修配。设计这类长槽件时，首先要确认安装边界的总长度，预留两端的安装避让空间，翻边的高度需要匹配槽内配套滑块的嵌入深度，既要保证滑块运行时不脱槽，也要避免翻边过高增加不必要的材料成本与整体重量。槽底的安装孔间距需要结合安装基面的固定点位置设置，孔位公差控制在合理范围内，避免长件加工后出现孔位偏差无法装配的问题，同时沉头孔的深度要匹配所选螺栓的头部高度，保证装配后平面度符合导向要求。在实际设备应用中，这类构件既可以作为轻型物料的滑动导轨，配合尼龙滑块实现工位间的直线移送，也可以作为设备框架的横向支撑梁，利用U型槽的腔体空间布设设备线缆、气路软管，让设备外观更整洁，避免管线外露造成的剐蹭风险。做三维建模时，这类等截面长件优先采用草图拉伸的方式生成主体，再通过阵列特征完成安装孔的布设，建模过程中要注意翻边处的圆角处理，避免应力集中导致构件受载时出现开裂，同时要核对槽体的壁厚，既要满足刚性要求，避免长跨度安装时出现下挠变形，也要控制壁厚减少材料浪费。如果用于有滑动摩擦的场景，建模时还要预留滑块的配合间隙，根据使用环境的粉尘、温度情况调整间隙值，保证低温或粉尘环境下滑块依然能顺畅运行，不会出现卡滞。
