低成本手动翻盖式真空成型工装结构

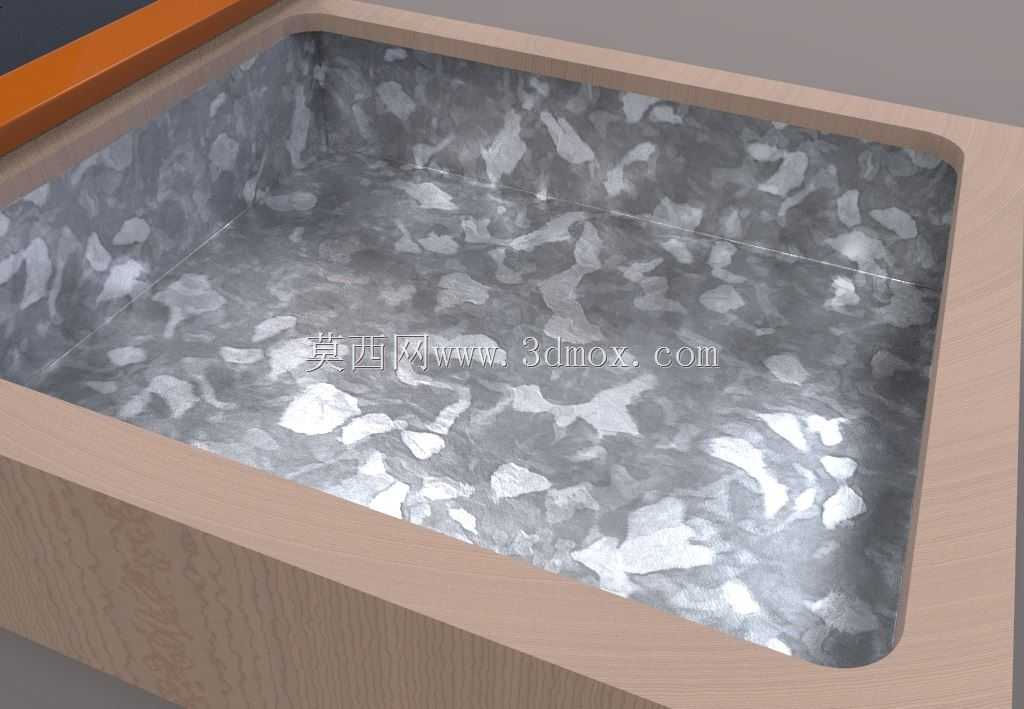

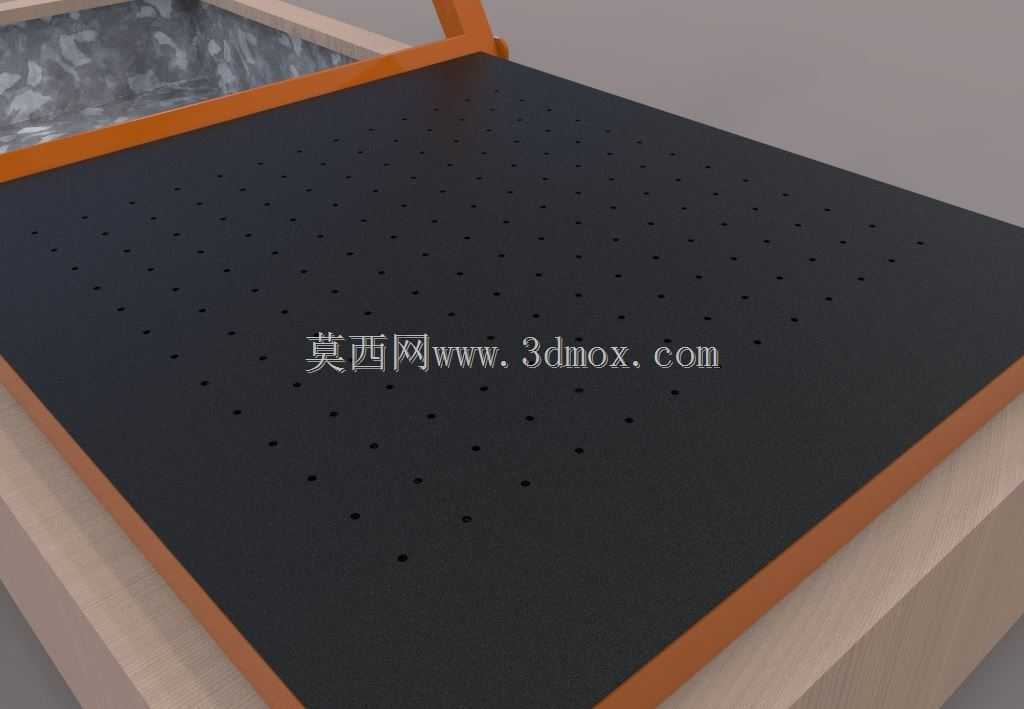

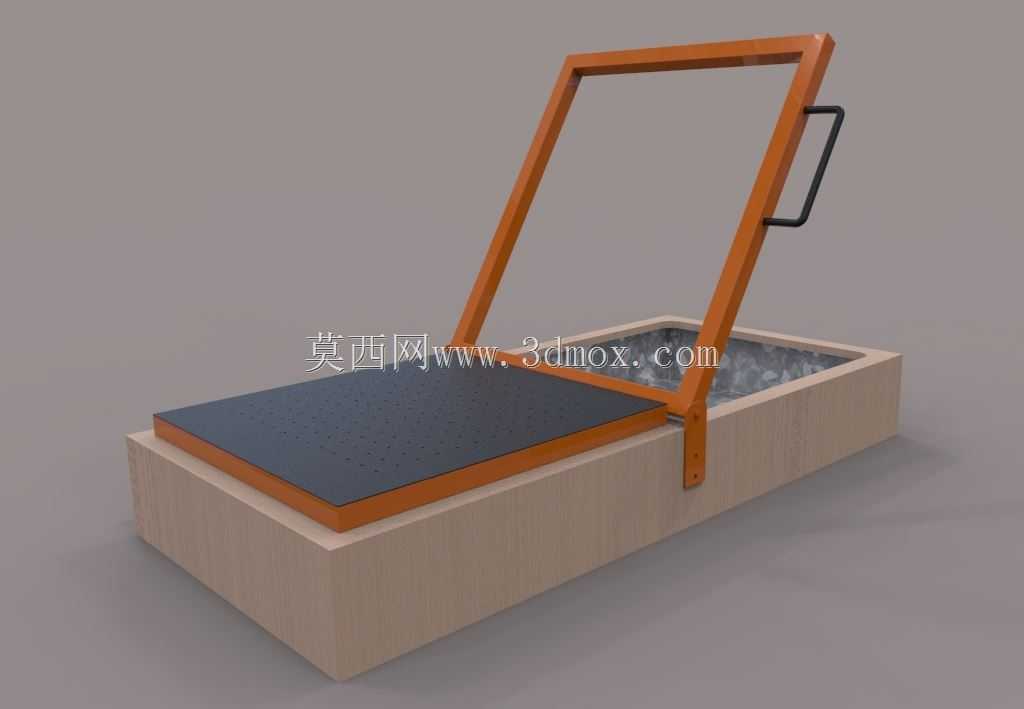

这款手动翻盖式真空成型装置，主要面向小批量塑料板材热成型加工场景，常见于手板打样车间、小型文创产品加工坊、教学实训实验室这类没有高产能自动化产线需求的场景，用来加工薄款热塑性塑料片材的吸塑成型件，比如产品外包装内衬、小型工艺外壳、教学演示制件都能适配。从结构设计来看，整体采用下沉式真空腔布局，下部腔体采用木质框架拼接成型，大幅压缩了非承压结构的制造成本，腔体上沿铺设带密集抽气孔的黑色多孔垫板，作为成型过程中的承托与抽气工作面，开孔的排布密度兼顾了抽气均匀性与板材承托强度，避免薄板材在负压作用下出现局部凹陷变形。上部翻盖采用矩形钢管弯折成框型结构，通过侧边的铰接支座与下部腔体连接，翻盖外侧加装黑色U型管状把手，方便操作人员开合操作，翻盖闭合后可对放置在垫板上的加热软化塑料片材形成周向压合密封，保证抽真空过程中腔体内负压值稳定，不会出现边缘漏气导致的成型失败问题。设计阶段特意将铰接转轴的位置设置在腔体后侧边角处，翻盖开启后可自然向后倾斜停靠，不会占用操作侧的上下料空间，操作工位的预留宽度满足单人站立即能完成取放件、合模、抽气的全流程操作，不需要额外辅助人员配合。设备整体的安装边界不需要专门的混凝土地基固定，放置在常规承重工作台面上即可使用，整体重量控制在单人可短距离挪移的范围内，适合场地经常调整的小型加工场景使用。结构上没有复杂的传动与电控组件，木质腔体的内壁做了简易密封处理，抽气接口可直接对接常规工业用真空泵，不需要配套专用的真空发生系统，后期维护只需要定期检查翻盖压合边的密封胶条磨损情况、清理垫板抽气孔的残留塑料碎屑即可，维护门槛极低，没有复杂的电路气路排查需求。这种结构的设计思路核心是在满足小批量成型工艺要求的前提下，尽可能压缩非必要的结构成本，用常见的木质型材、标准方管、通用五金件就能完成组装，不需要高精度的机加工件配合，非常适合小规模生产场景下的自制工装需求，相比工业级全自动真空成型机，投入成本极低，同时能满足厚度0.2mm到2mm区间常见热塑性片材的成型工艺要求，成型尺寸覆盖常规小型制件的加工范围，对于打样阶段的小批量试制来说，完全可以满足工艺验证与小批量交付的需求。
