车床用方形快换四工位刀架结构

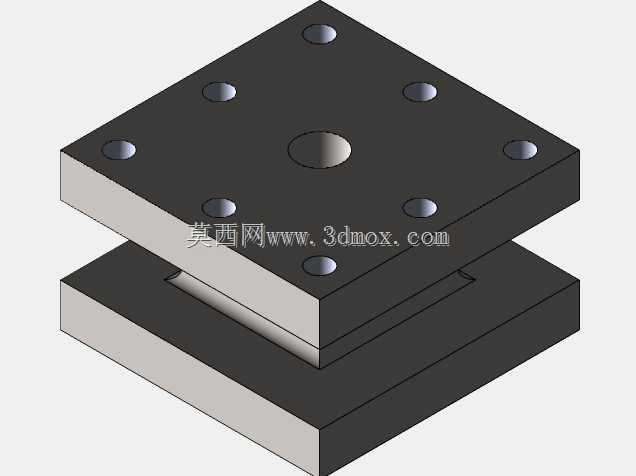

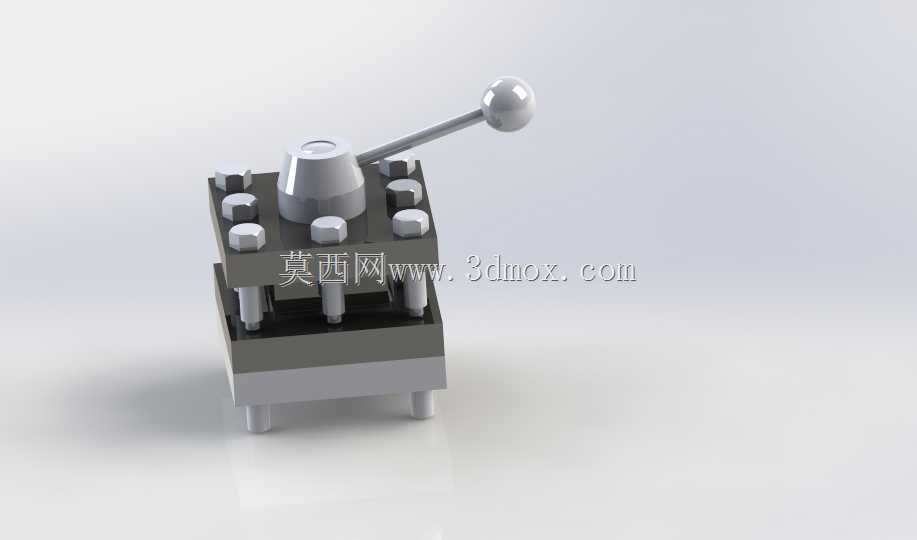

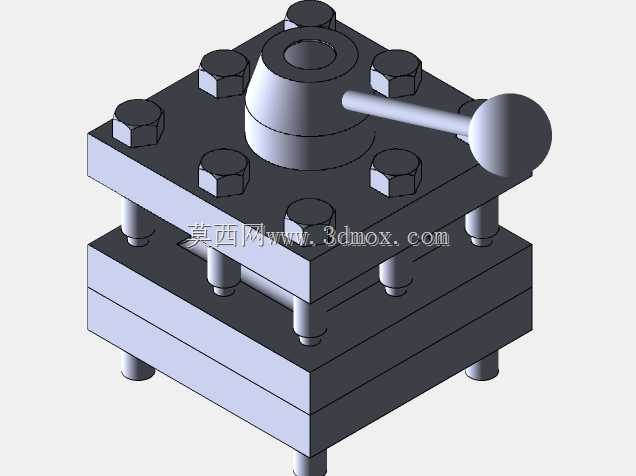

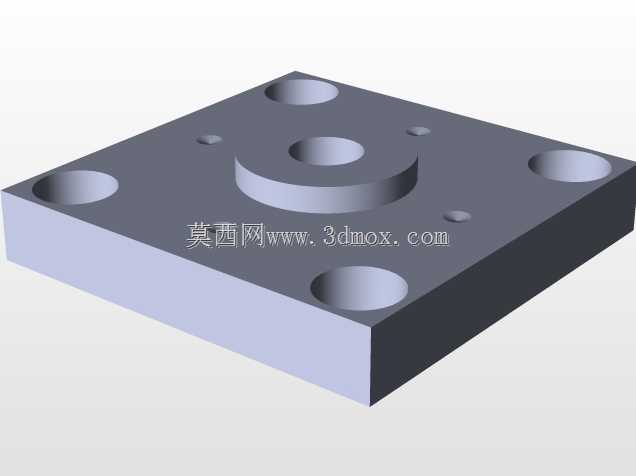

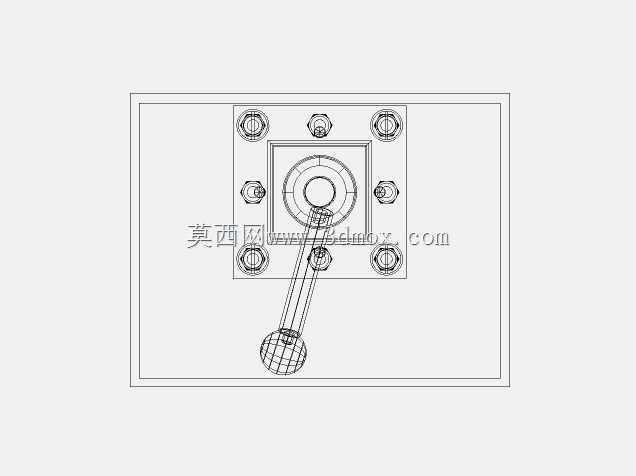

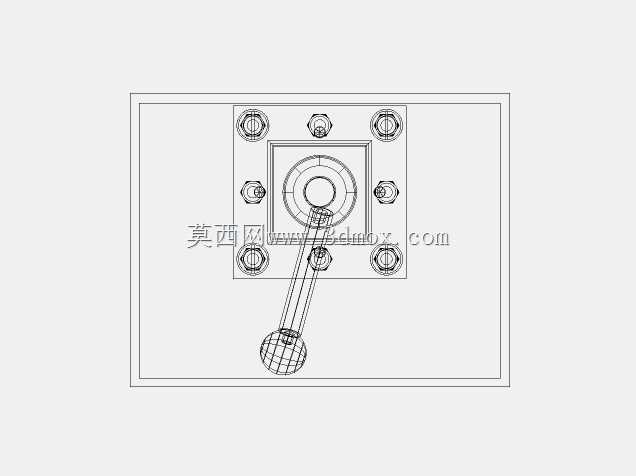

这款方形刀架是普通卧式车床、小型数控车床的核心配套功能部件，主要承担切削加工过程中不同刀具的快速装夹与工位切换功能，在中小批量零件车削加工场景中应用极为广泛，能够有效减少换刀辅助时间，提升工序集中加工的效率。从结构设计来看，整体采用层叠式方形基座布局，底部设置定位凸台与安装支脚，可直接匹配车床中拖板的标准安装接口，安装时通过底部螺栓完成紧固，定位面贴合精度直接影响换刀后的重复定位精度，设计时预留的安装边界可适配多数CA系列、C6系列普通车床的刀架安装位，无需额外改制拖板结构。刀架本体采用多层叠合结构，上层设置四个均匀分布的刀具装夹工位，每个工位配套压紧螺栓与压块，可同时装夹外圆车刀、端面车刀、切断刀、内孔车刀四种不同类型的切削刀具，压紧结构采用球面垫圈配合压紧螺栓，可适应不同厚度刀杆的装夹需求，装夹时压块可自适应调整角度，保证刀杆受力均匀，避免加工过程中出现刀具移位、让刀的问题。操作端设置单手柄操纵机构，通过内部的端面齿盘分度结构实现工位的精准定位与锁紧，扳动手柄即可完成刀架的抬起、分度转位、锁紧三个动作，操作力矩经过优化，单人单手即可完成换刀操作，无需额外辅助工具。内部的齿盘副采用淬硬处理，长期使用磨损量极小，可保证重复定位精度控制在0.01mm以内，满足常规车削加工的精度要求。设计过程中重点考虑了排屑与防护需求，各层叠合面设置挡屑台阶，可阻挡车削过程中铁屑进入刀架内部的分度机构，减少卡滞故障的发生概率，外露的操作手柄采用球形端头，操作时握持手感舒适，同时避免边角磕碰造成的操作安全隐患。整体外形采用方正结构，相比圆形刀架，方形结构的四个工位刀具伸出长度更易控制，加工内孔、端面时刀具与工件的干涉概率更低，尤其适合台阶轴、盘类零件的多工序集中加工。
