可调压力弹簧加载式刀架结构设计

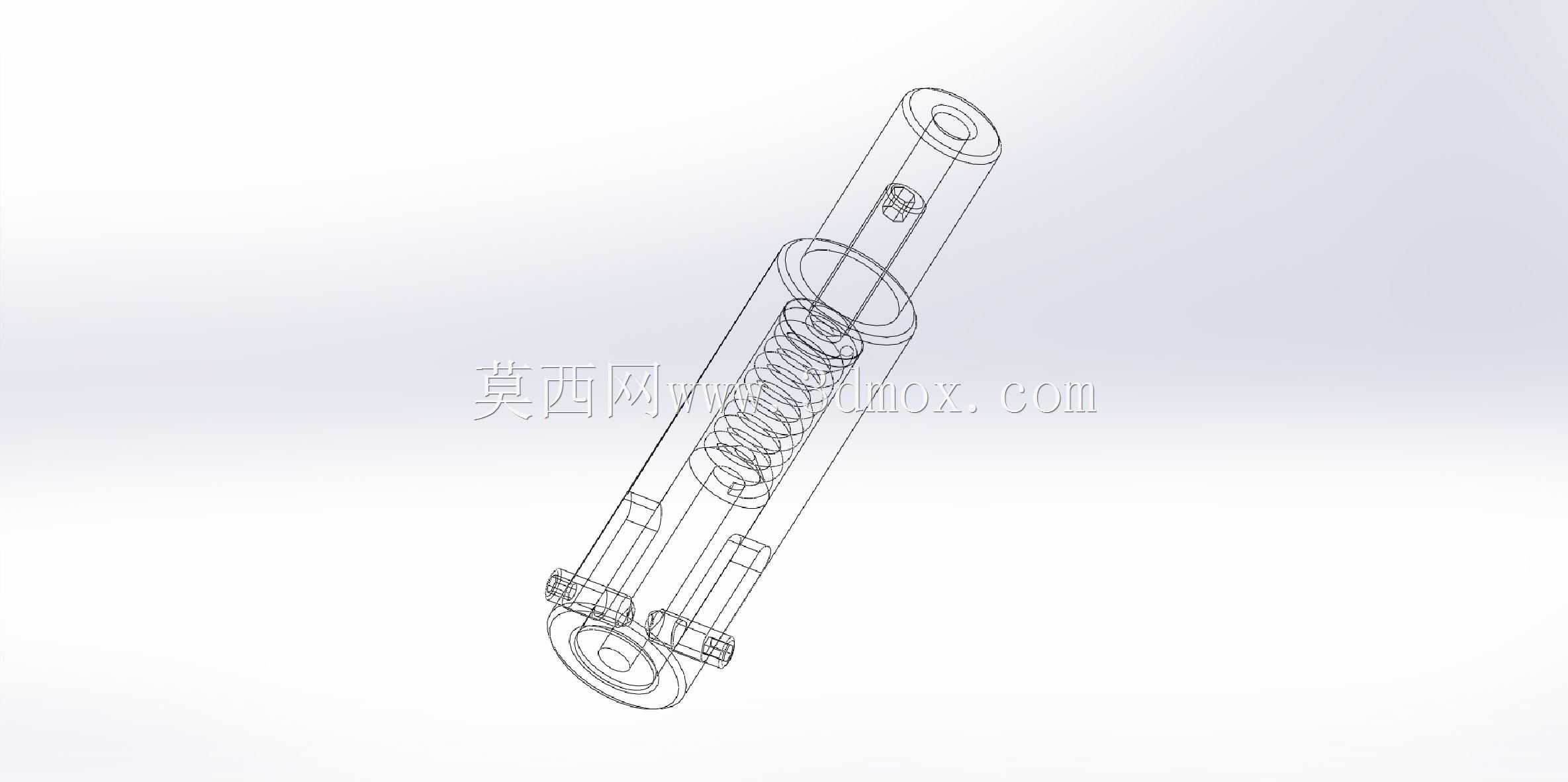

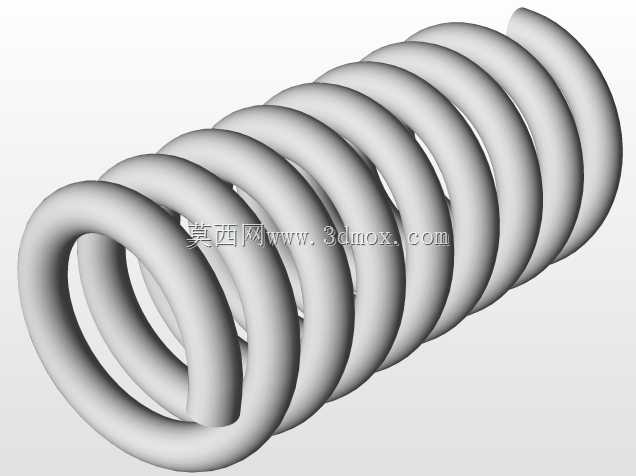

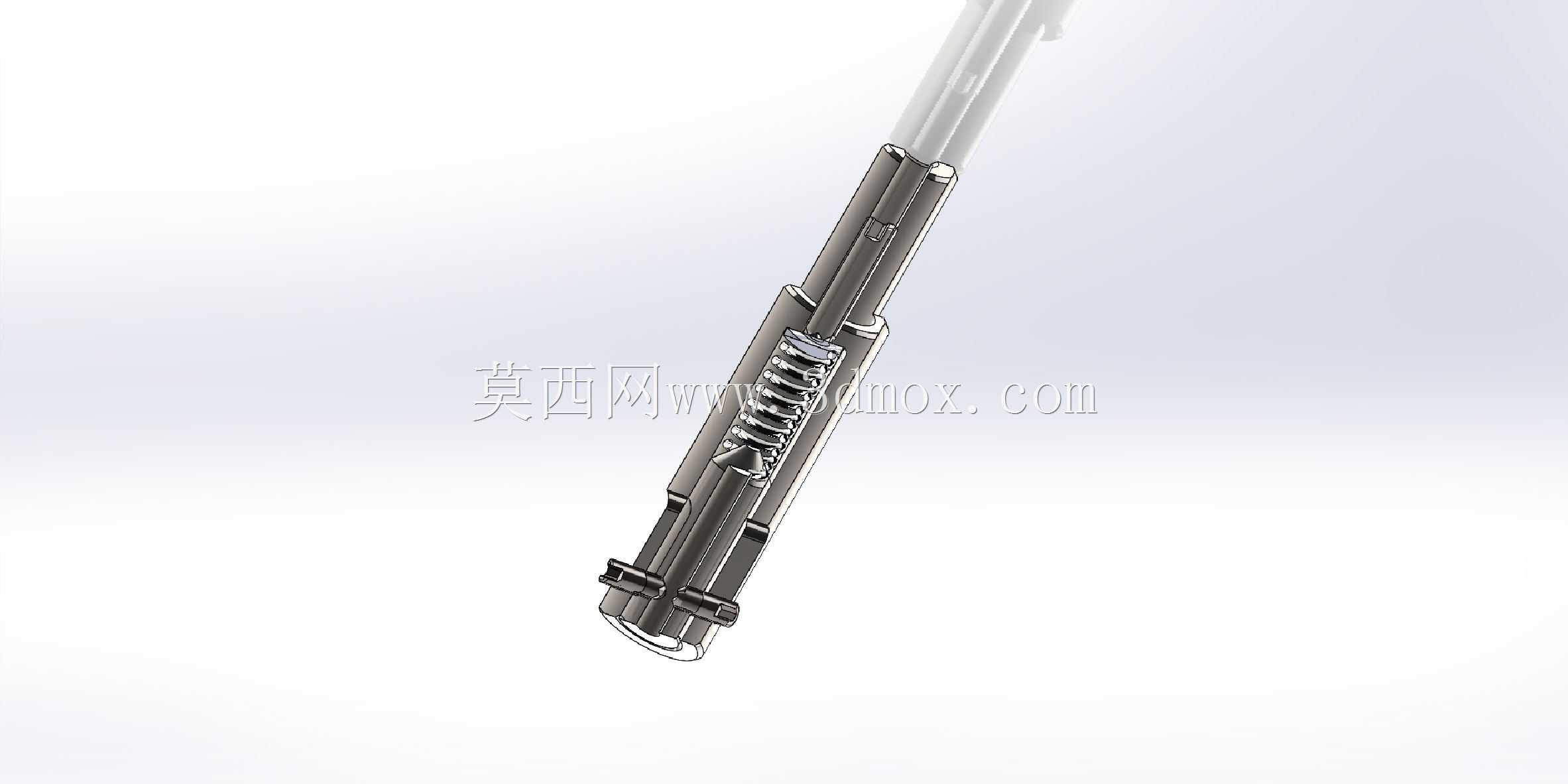

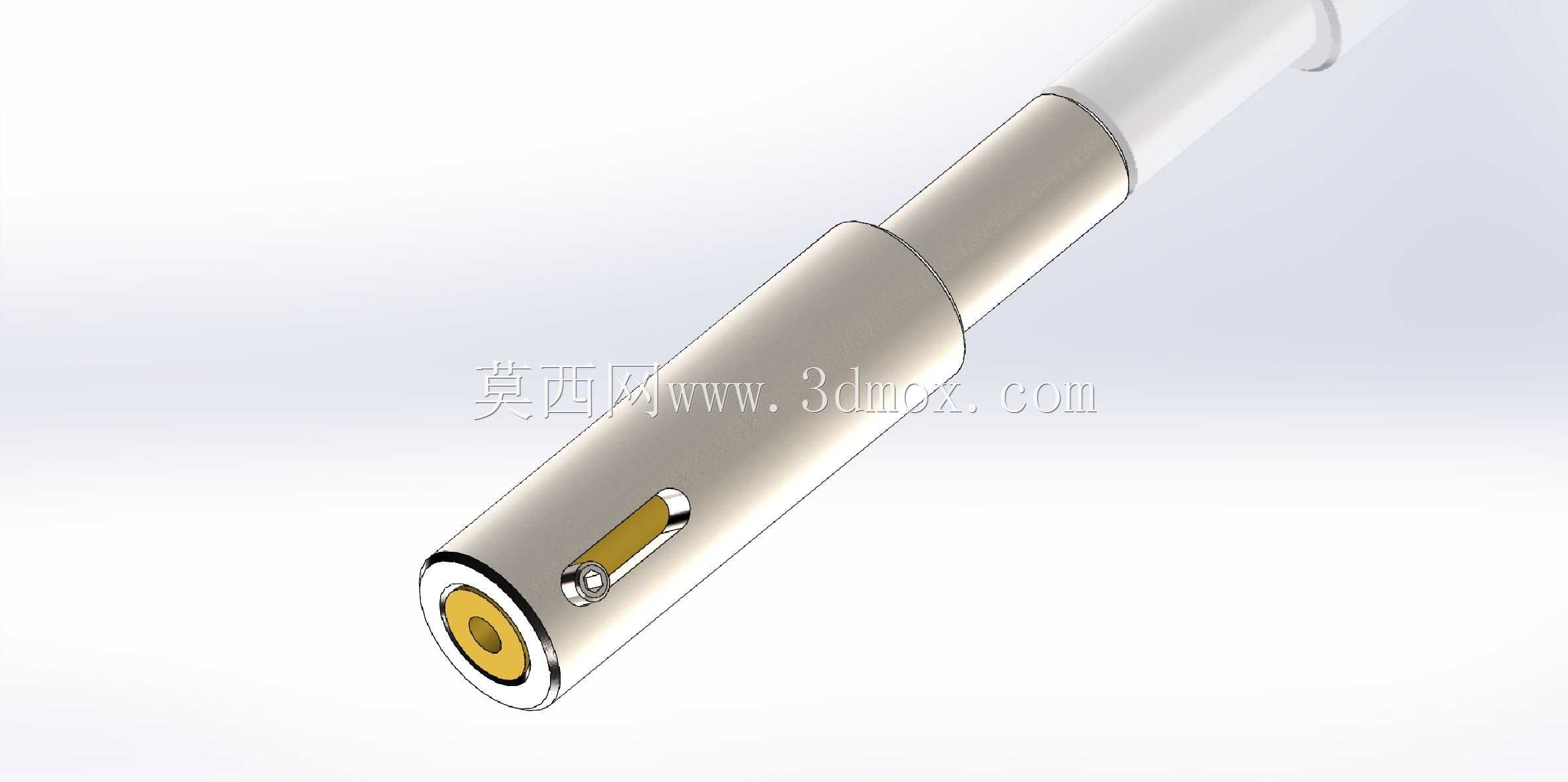

在常规数控车床、小型精密镗床的内孔加工、小直径外圆精车工序里，普通固定式刀架在应对断续切削、小余量高速精加工场景时，很容易因为刀具刚性接触产生振纹，遇到硬质点时还容易崩刀，这类场景下带缓冲补偿的加载式刀架就能发挥作用。这款弹簧加载刀架的核心设计逻辑，是在刀杆内部集成圆柱螺旋压缩弹簧作为弹性加载元件，区别于早期版本的固定预紧结构，这次的优化点是在弹簧靠近刀头的一侧增设了径向布置的定位螺钉，操作人员可以在装配阶段通过旋转定位螺钉改变弹簧的预压缩量，从而精准调整刀具对工件的接触压力，适配不同材质、不同切削余量的加工需求。从结构布局来看，整体采用同轴圆柱杆式外形，主体分为尾部装夹段、中间弹簧腔段、头部刀具装夹段三个部分，尾部为标准等直径圆柱面，可直接适配常规车床刀塔的内孔装夹位，不需要额外制作过渡套，安装时只要保证刀杆轴线与主轴轴线的同轴度在0.02mm以内即可，不会额外占用刀塔的周边安装空间，相邻刀位的刀具安装不会产生干涉。中间弹簧腔段做了壁厚均匀化处理，既保证弹簧有足够的伸缩行程，又避免杆体刚性不足让刀，侧面开设的长条形槽既是定位螺钉的调节通道，也能直观观察弹簧的压缩状态，方便调试时快速判断预紧量是否符合工艺要求。头部刀具装夹段采用同轴小孔配合紧定螺钉的装夹方式，可适配标准直径的小圆柄车刀、镗刀，装夹后刀具的悬伸长度可以根据加工深度灵活调整，弹簧的预紧力会持续给刀具提供指向工件的柔性推力，在遇到切削余量突然增大、工件材质硬度不均的情况时，刀具可以产生微小的轴向回缩，避免瞬时冲击力打坏刀尖，同时在精加工走刀过程中，恒定的弹性压力能让刀具始终贴合工件加工面，有效降低表面粗糙度值。需要注意的是，这种弹性加载结构的张力调整必须在刀架装入机床刀塔之前完成，锁紧刀架后就无法再调节螺钉，设计时特意将弹簧腔的长度做了优化，在保证足够弹性行程的前提下尽可能压缩整体杆长，避免刀杆悬伸过长带来的刚性下降问题，实际使用时可以根据加工材料的硬度匹配对应刚度的弹簧，比如加工铝合金时用低刚度弹簧保证贴合度，加工钢件时换高刚度弹簧避免让刀，整体结构没有复杂的异形零件，加工工艺性好，后期维护只需要定期拆开清理弹簧腔内的切屑碎屑即可，不需要复杂的保养流程。
