L型带筋支撑定位角座结构设计

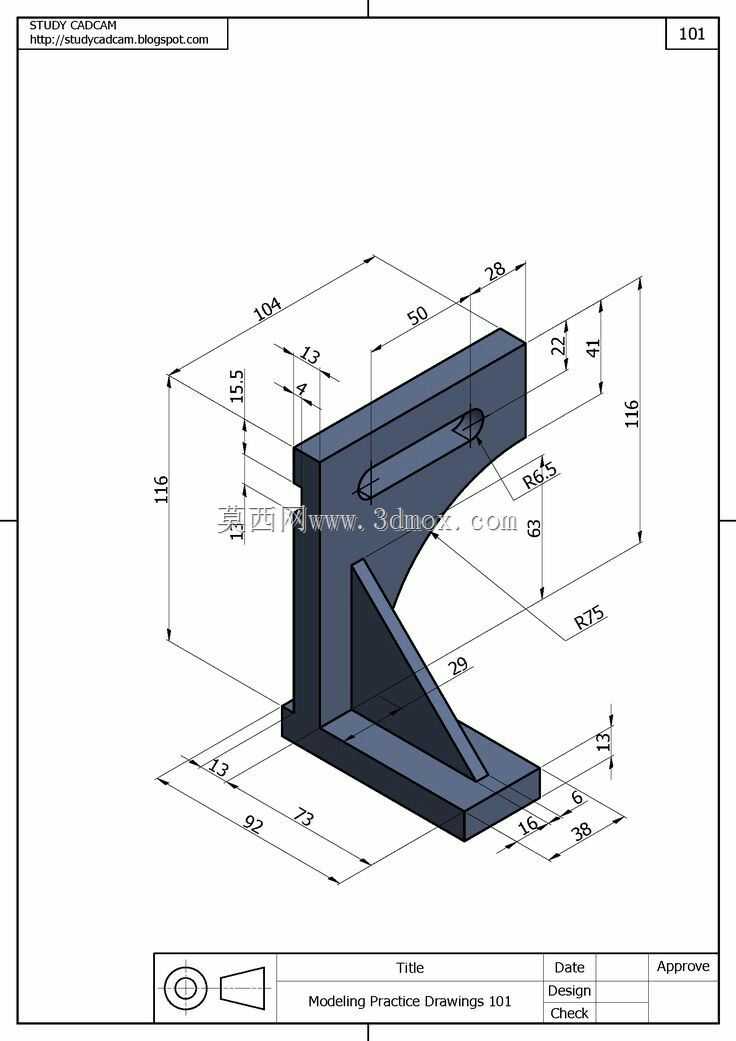

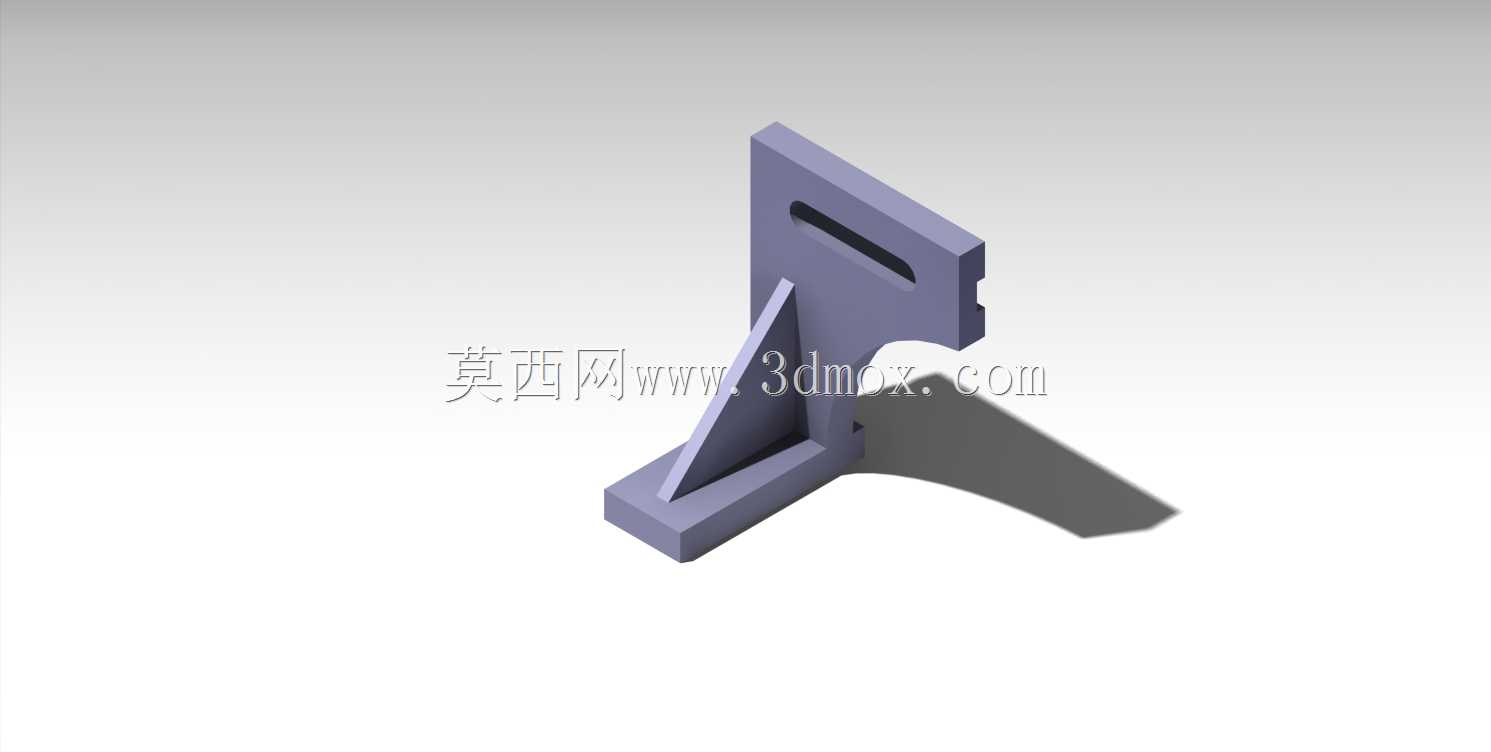

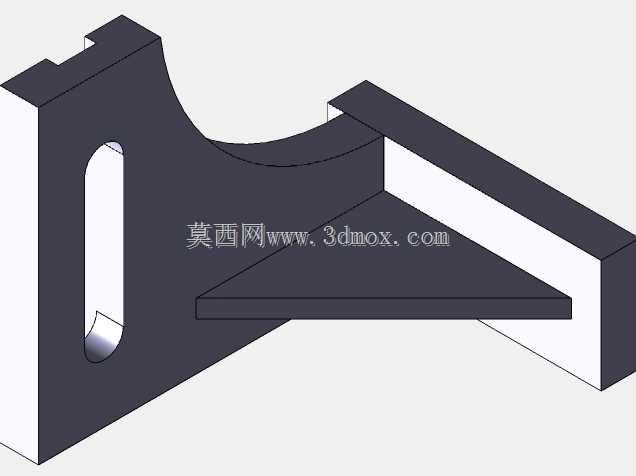

这类带三角加强筋的L型角座，在工业装配场景里的使用频次非常高，多数时候被用在轻型设备机架的边角连接、工装夹具的侧向定位支撑、输送线侧边的挡板安装基座位置，承担垂直方向的载荷承载以及水平方向的侧向限位作用，相比无筋的直角折弯件，抗形变能力能提升40%以上，在频繁受侧向冲击的工位上使用寿命远高于普通冲压角码。从结构设计逻辑来看，垂直立板上开设的长圆孔是为了适配安装时的位置公差，现场装配时不需要严格对准孔位，可沿长轴方向微调安装位置，降低对安装基面的加工精度要求；立板侧边的缺口结构是为了避让相邻安装件的突出轮廓，避免装配时出现干涉，不需要额外对相邻零件做避空加工，减少现场配作的工作量。底部的水平安装板为整面贴合结构，和安装基面接触时能保证足够的接触面积，不会因为局部压强过大导致基面压损，三角加强筋连接在立板和水平板的直角内侧，筋板厚度和主体板厚保持一致，既不会因为筋板过厚导致注塑或铸造时出现缩孔缺陷，也不会因为筋板过薄无法起到抗弯折的加强作用。在安装边界的考量上，这类角座的外轮廓直角处做了小尺寸的倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员，另一方面是适配安装基面的直角焊缝位置，不需要额外打磨基面的焊道就能让角座完全贴合基面，不会出现架空调隙。立板的高度和水平板的延伸长度按照常规轻型载荷的使用场景做了匹配，垂直方向的支撑高度刚好适配多数小型工装的定位高度需求，水平方向的安装板长度预留了足够的螺栓安装空间，使用常规内六角螺栓安装时，扳手有足够的操作空间，不会因为空间局促导致螺栓无法拧紧。实际使用中，这类角座既可以作为独立的支撑件直接安装在设备台面上，也可以成对使用作为小型工件的侧向夹紧基准，长圆孔的设计还允许在使用过程中根据工件尺寸微调支撑位置，不需要重新打孔攻丝，在小批量多品种的工装夹具搭建场景里适配性极强。结构上没有多余的复杂曲面，不管是采用机加工、型材焊接还是注塑成型工艺都能快速生产，加工过程中不需要特殊的刀具或工装，制造成本可控，同时整体结构没有应力集中的锐角位置，长期受交变载荷时也不容易出现开裂失效的问题。
