薄料堆叠件分组出料分料装置

这套分料装置主要面向电子、小五金加工产线的薄型片状零件上料工序，解决人工分料效率低、薄片易粘连叠料的痛点，常见于小尺寸金属垫片、薄塑胶片、PCB小板材的单组分拣供料环节，可直接对接后续的检测工位、组装工位或者冲压接料位，替代传统人工逐片分拣的操作，避免薄料拿取变形、多片叠送导致的设备卡滞问题。

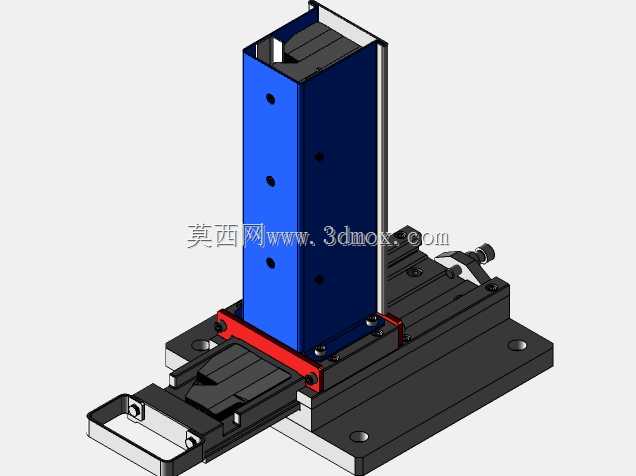

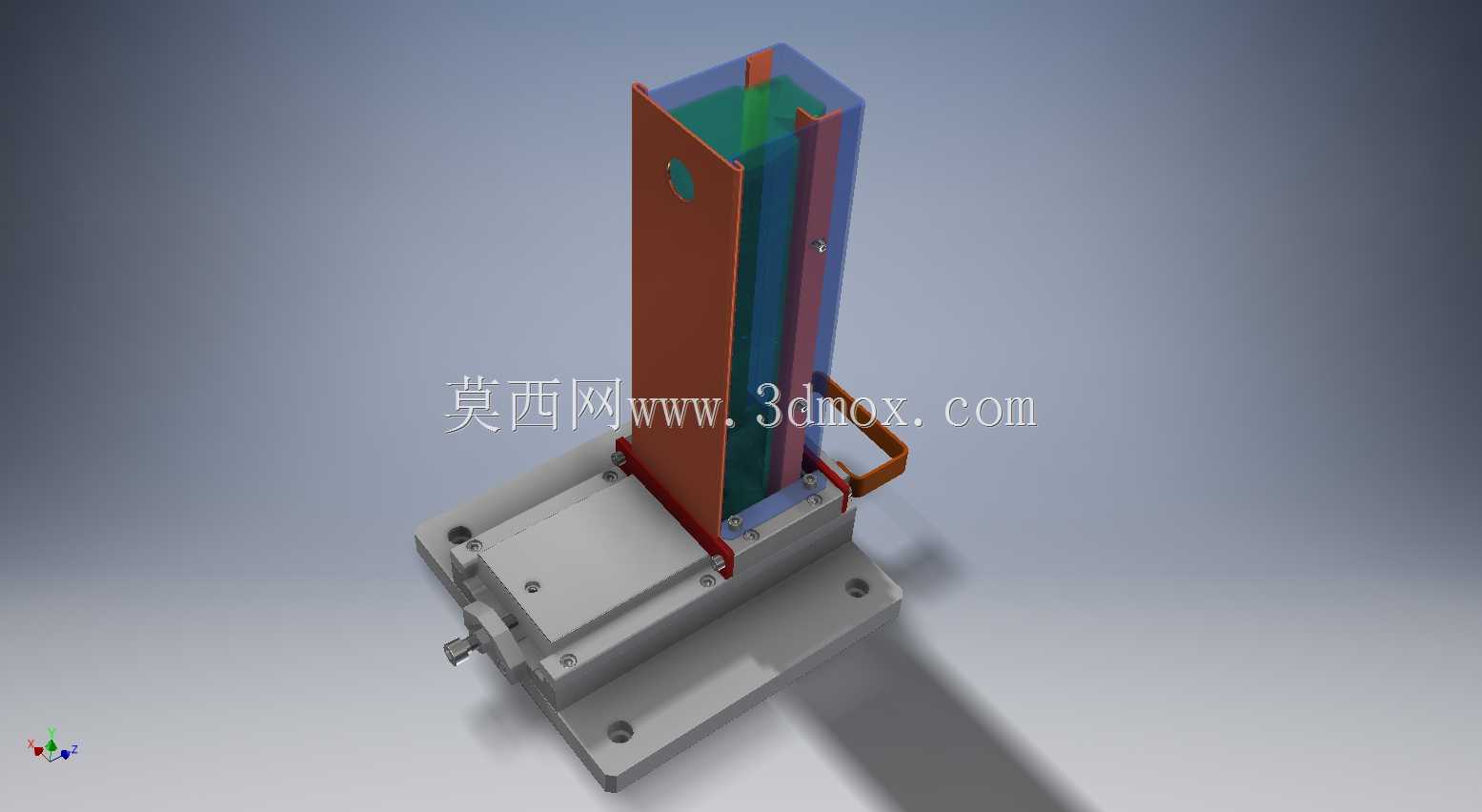

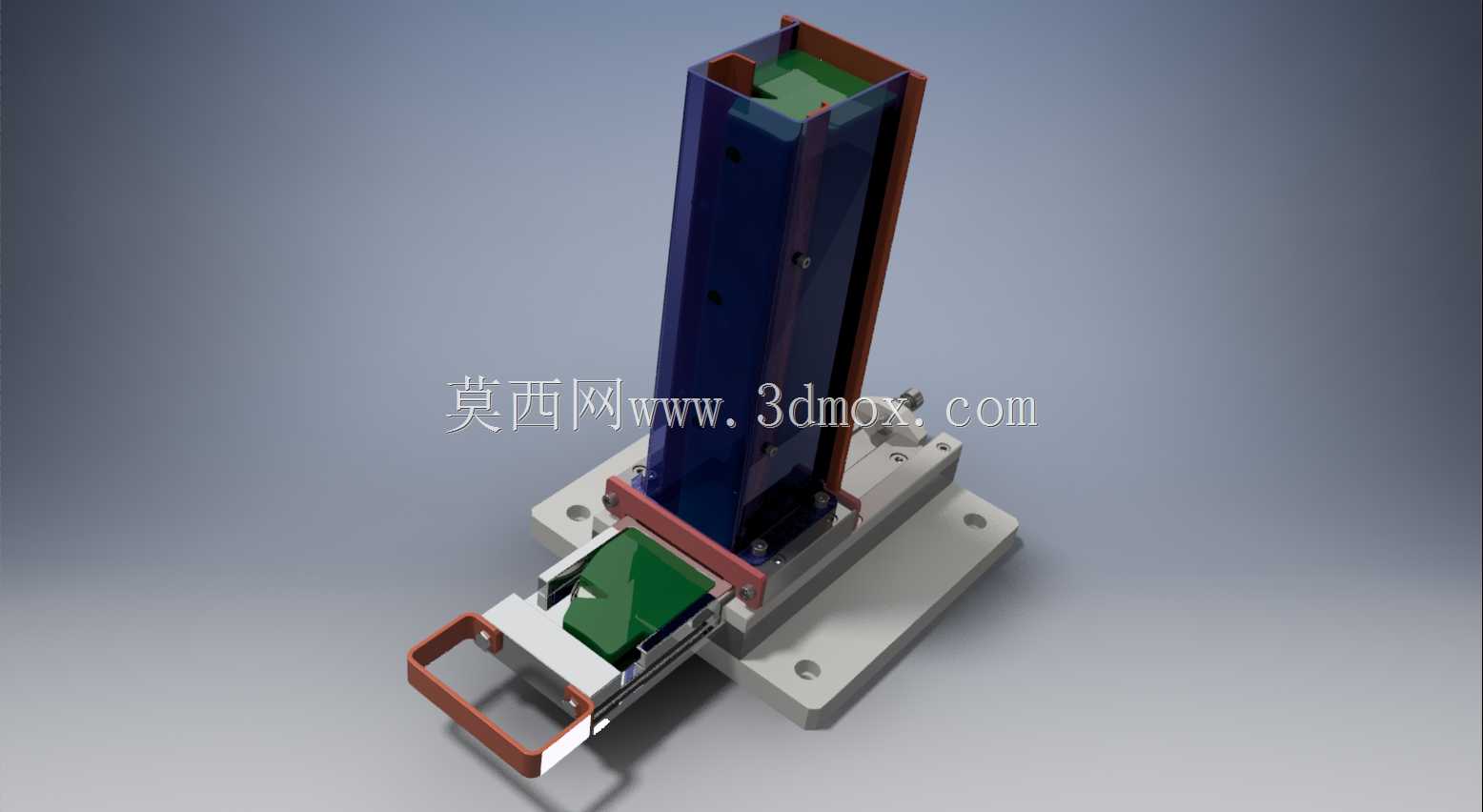

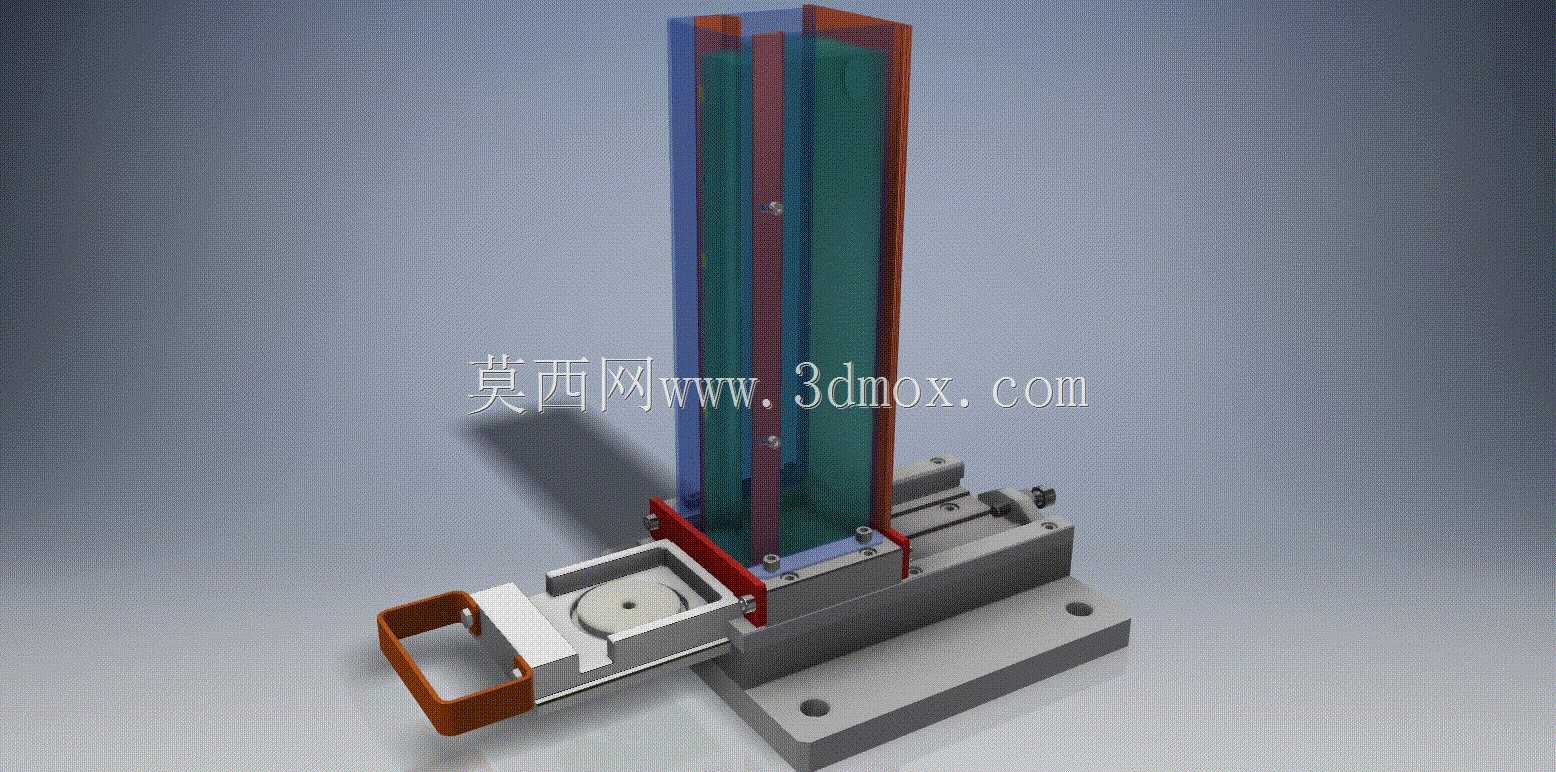

从结构布局来看，装置采用立式储料加水平滑台送料的组合设计，立式储料仓采用透明防护板围合，既可以直观观察仓内剩余料量，也能对堆叠的薄零件起到侧向导向约束，防止薄料堆叠倾斜卡料，储料仓底部预留单组零件的出料间隙，刚好允许单次分出的一组薄料通过，间隙尺寸可根据待分零件的组厚通过侧边紧固件调整，适配不同厚度规格的分组需求。底部的水平滑台采用线性导轨导向，滑台前端设置带定位槽的接料座，接料槽的轮廓与待分零件外形匹配，保证分料后零件位置统一，滑台的驱动端预留标准安装位，可根据产线节拍需求选配气缸或者小型伺服电缸驱动，适配不同的送料速度要求。

安装层面，装置底部采用整块安装底板作为基准，底板上预留多组标准安装孔位，可直接固定在铝型材机架或者设备台面上，整体安装边界紧凑，横向占用空间不足三百毫米，竖向高度根据储料容量可调整，常规配置下储料仓可容纳两百片以上的薄型零件堆叠，减少人工补料频次。设计过程中针对薄料易粘连的问题，储料仓底部侧边设置弹压分料齿，当滑台抽出单组零件时，弹压齿会挡住上层堆叠的零件，避免多片连带拖出，接料座前端设置的棕色拨料扣手，既可以在调试时手动拉动滑台测试分料效果，也能在出现卡料时快速手动排障，不需要拆解整个储料结构。

整套结构的运动部件都做了限位设计，滑台的前后行程两端设置硬限位块，防止驱动过位撞坏储料仓结构，所有与零件接触的部位都做了倒角处理，避免刮伤薄料表面，对于表面有防护要求的零件，还可以在接料槽内粘贴优力胶垫层，减少零件表面的磕碰划伤。在实际产线适配中，该装置可根据待分零件的外形尺寸更换接料座和调整储料仓的导向板间距，不需要更换整套主体结构，换型调试时间可控制在十分钟以内，适合多品种小批量的柔性生产场景。
