内涨式管道坡口加工设备结构设计

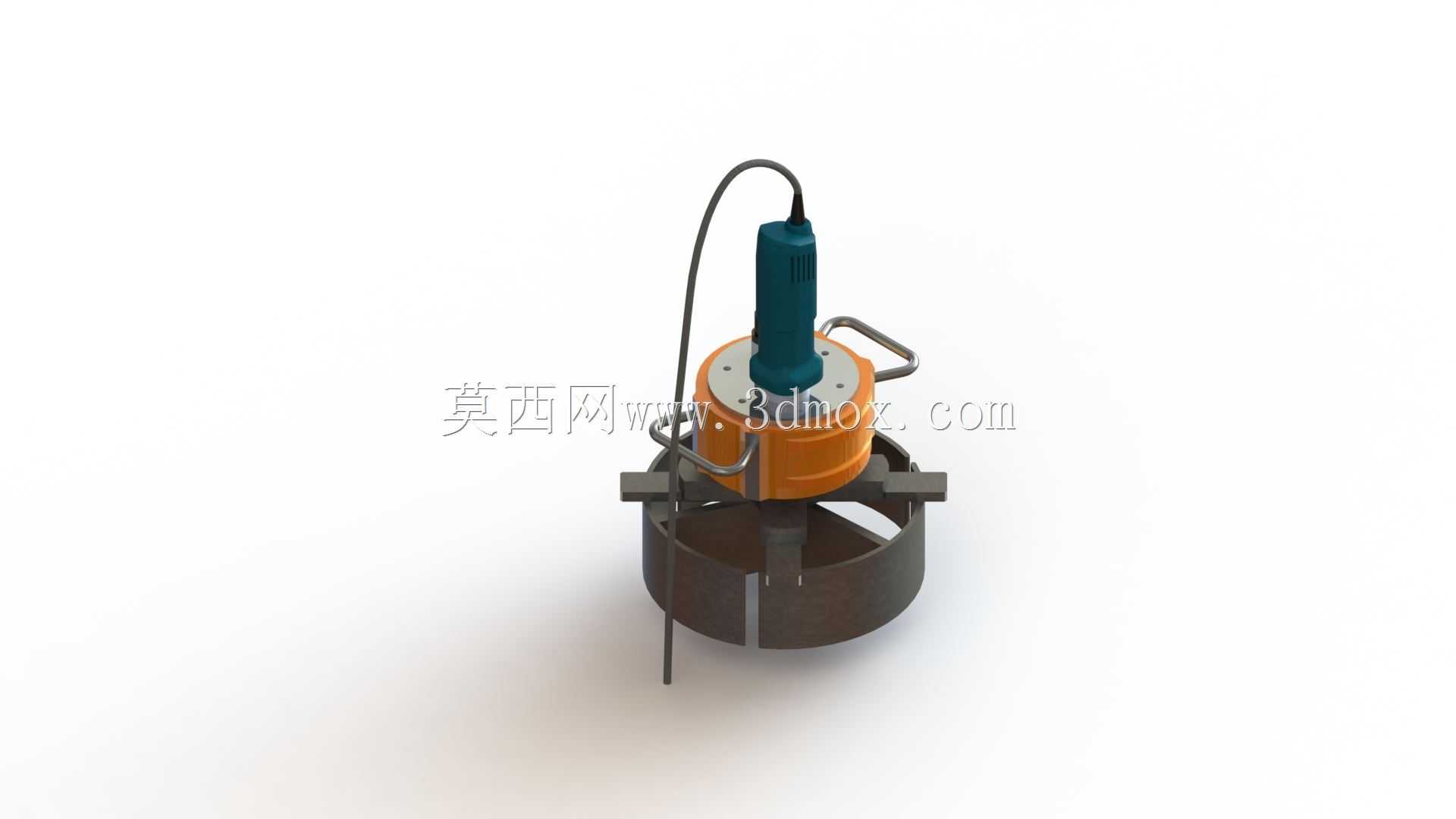

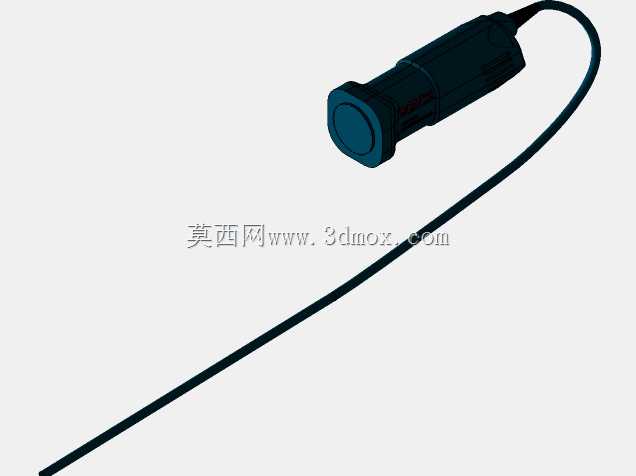

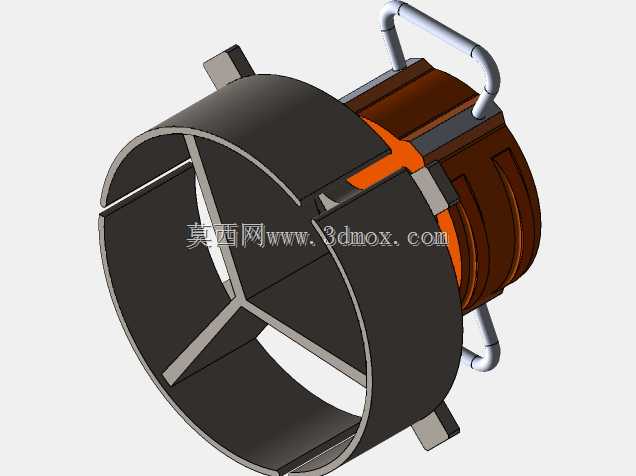

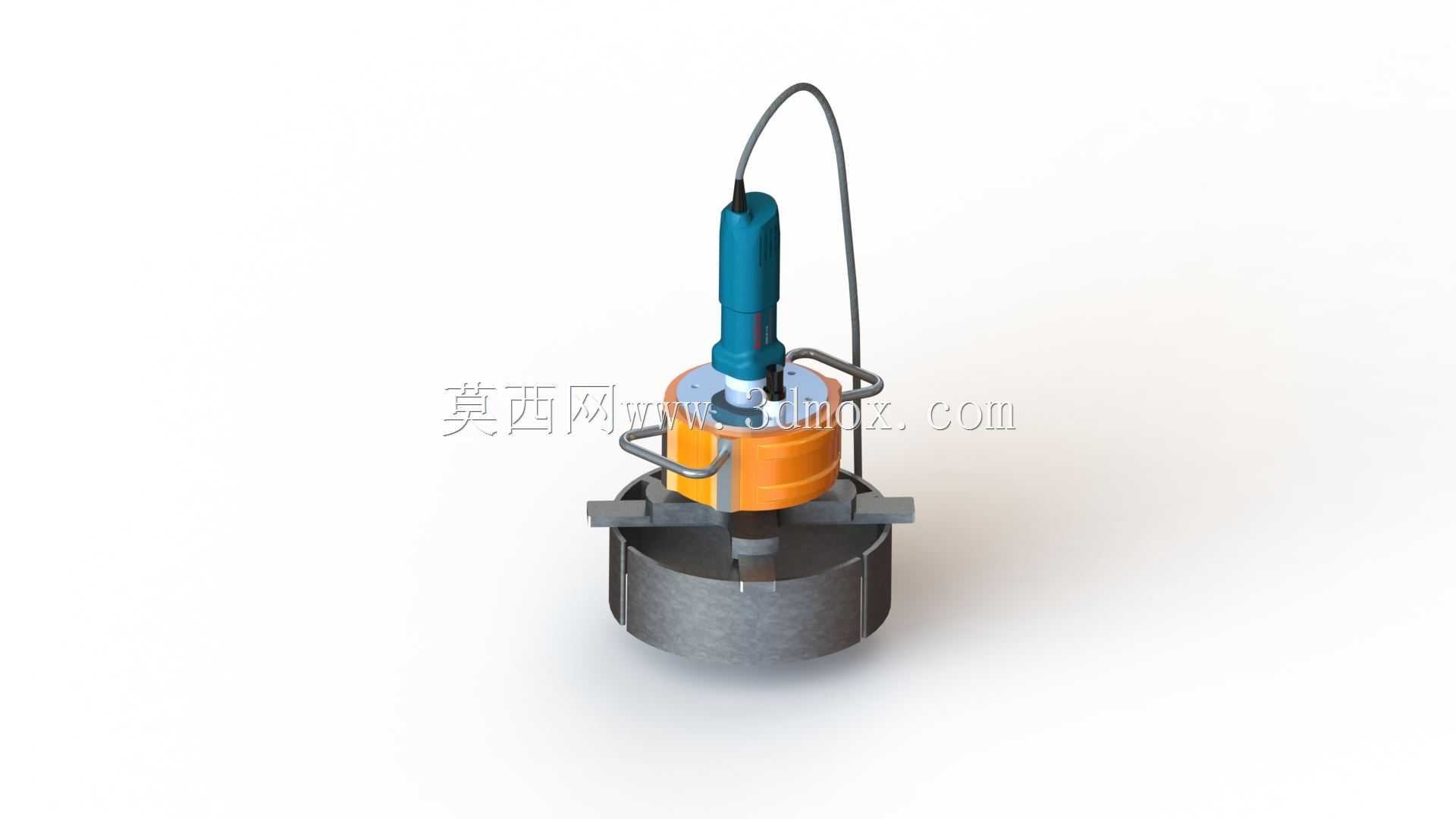

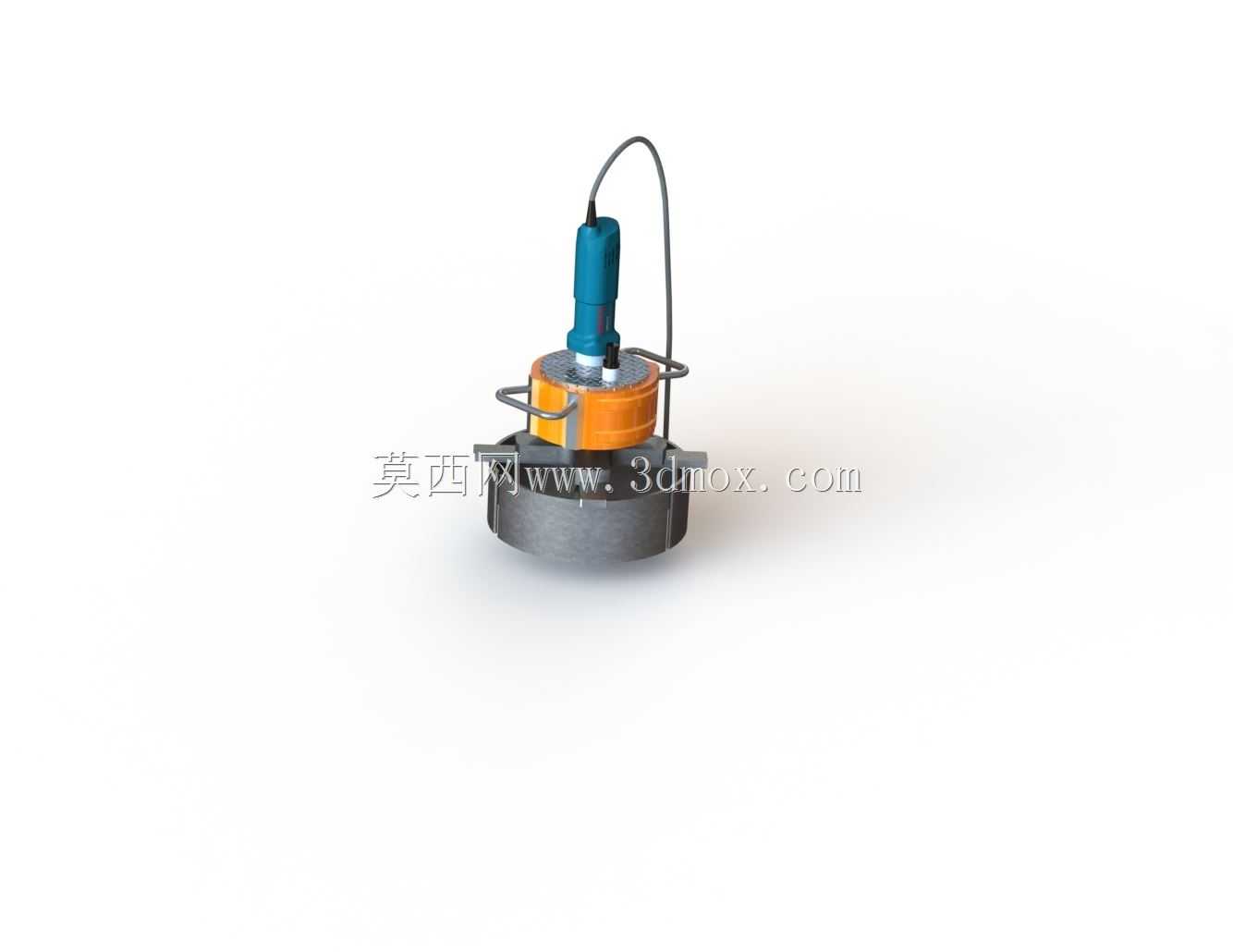

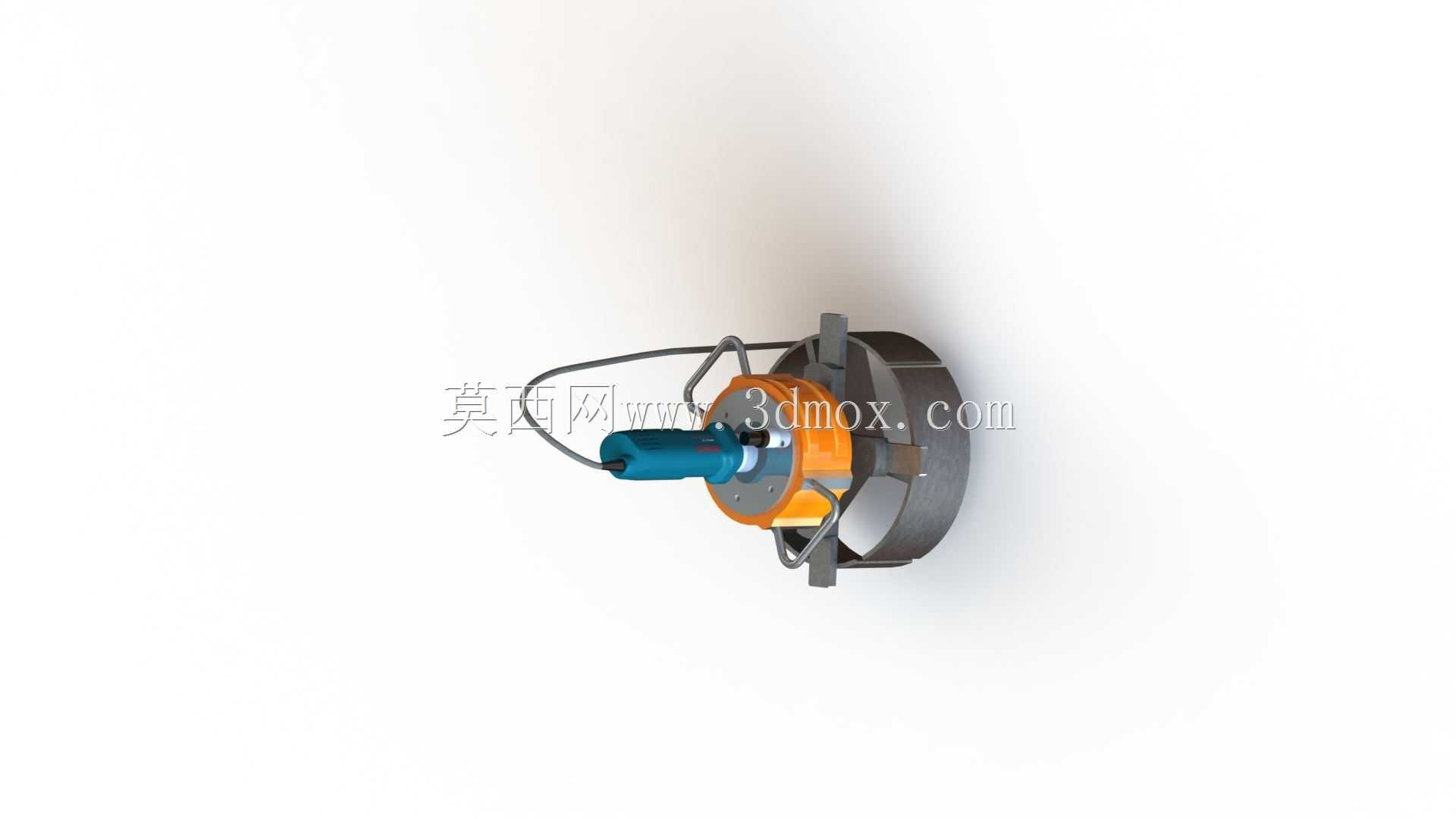

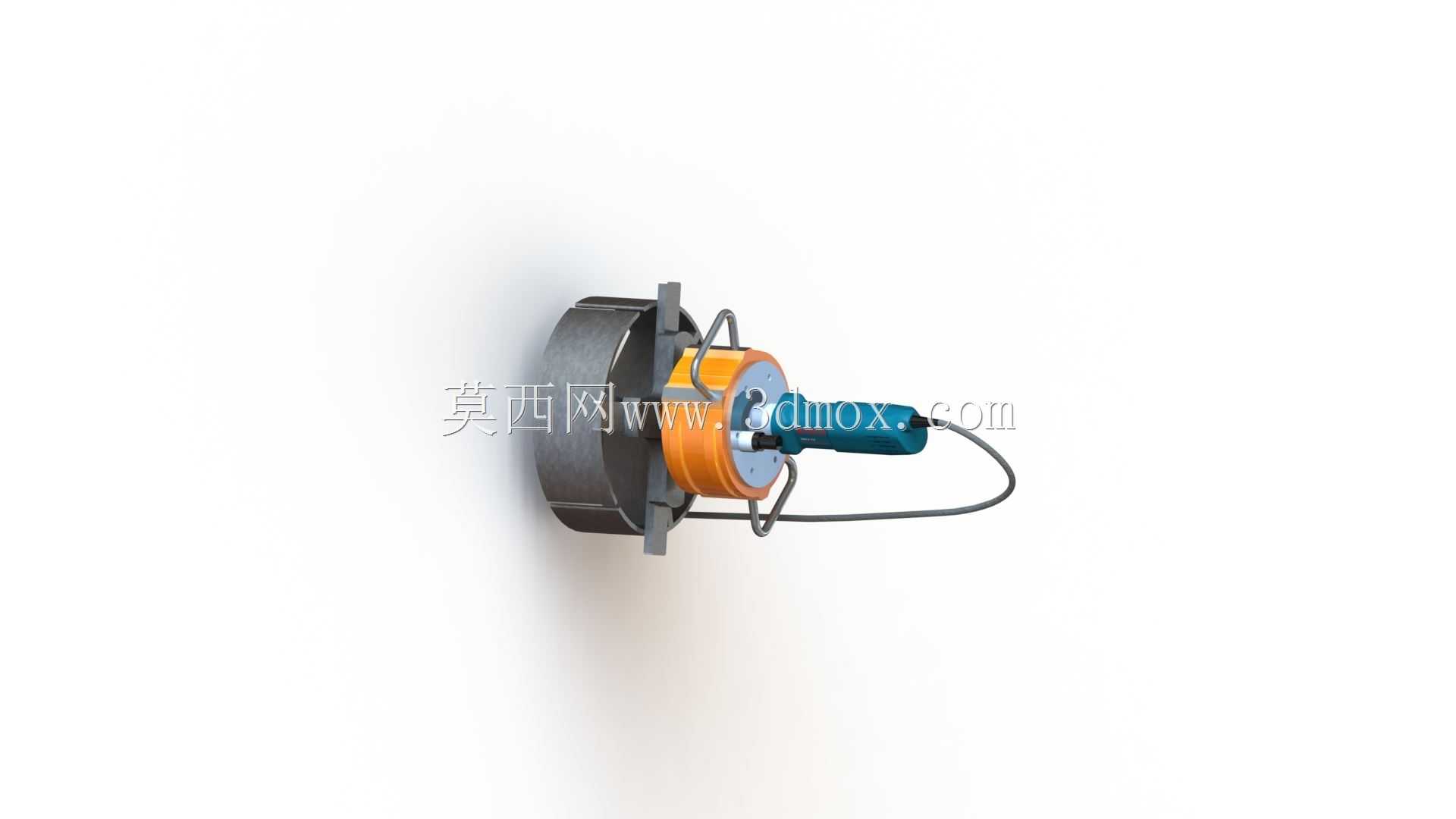

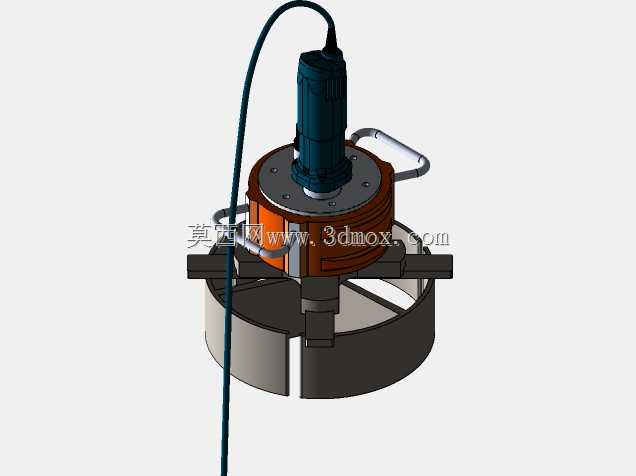

这款内涨式坡口加工设备主要面向现场管道安装、检修场景设计，区别于固定式坡口机床的场地限制，该设备可直接卡装在待加工管道端面完成坡口切削作业，尤其适配野外管线铺设、车间预制段组对、老旧管线改造等无法移动工件的作业场景，解决了传统手工打磨坡口角度不均、坡面粗糙、效率低下的痛点。设备采用内涨式定心结构，涨紧爪沿圆周均匀分布，卡装时可自动适配对应管径范围的管道内壁，定心精度可控制在0.1mm以内，避免切削过程中出现偏心抖动，保证坡口面的同轴度与角度一致性，切削完成的坡口无需二次打磨即可直接用于焊接组对，能有效降低焊缝错边、未焊透等质量缺陷。从结构设计逻辑来看，设备分为驱动主机、涨紧定位机构、进给切削组件三个核心模块，驱动主机采用立式手持布局，操作手柄设置在主机侧方，作业时操作人员可双手握持控制进给力度，主机输出端通过传动轴连接切削刀盘，刀盘上可根据坡口角度需求更换不同角度的成型刀具，支持V型、U型等常见焊接坡口形式加工。涨紧定位机构位于设备下部，采用三爪或多爪同步涨紧结构，旋转调节手轮即可驱动所有涨爪同步外扩，撑紧管道内壁完成固定，涨紧行程覆盖常规工业管道的常用管径区间，无需额外更换卡爪配件即可适配多规格管道加工。进给切削组件集成在涨紧机构上方，旋转进给手轮即可驱动刀盘沿轴向缓慢进给，切削深度可通过手轮刻度精准控制，单次进给量可根据管材壁厚、材质灵活调整，避免进刀量过大导致刀具崩损或设备过载。设备的外形尺寸充分考虑现场操作的空间限制，整体结构紧凑，主机部分直径小于常规管道作业的操作预留空间，在管道排布密集的管廊、船舱等狭窄作业空间内也可顺利完成装夹操作，设备下部的涨紧机构伸入管道内部的长度经过优化，不会与管道内部的焊缝、凸台产生干涉，装夹时仅需将设备插入管道端面至定位台阶即可完成位置校准，无需反复测量定位。切削刀盘的旋转方向与进给方向做了互锁设计，只有当涨紧机构完全撑紧管道后驱动主机才能启动，避免设备未固定时启动引发安全隐患，设备的电源线从主机侧方引出，做了防弯折护套处理，适配现场频繁移动、拖拽的使用工况。刀盘上的刀具采用快换式装夹结构，更换刀具时无需拆卸整个刀盘，松开锁紧螺丝即可快速替换不同规格的刀片，大幅减少现场换刀的辅助时间，设备整体重量控制在单人可轻松搬运的范围内，无需额外吊装辅助即可完成不同作业点的转场，相比大型固定式坡口设备，现场适配性更强，加工效率可达到手工打磨的5倍以上，且坡面粗糙度、角度一致性均能满足压力管道焊接的工艺要求。
