2英寸带W密封槽夹管连接插针结构

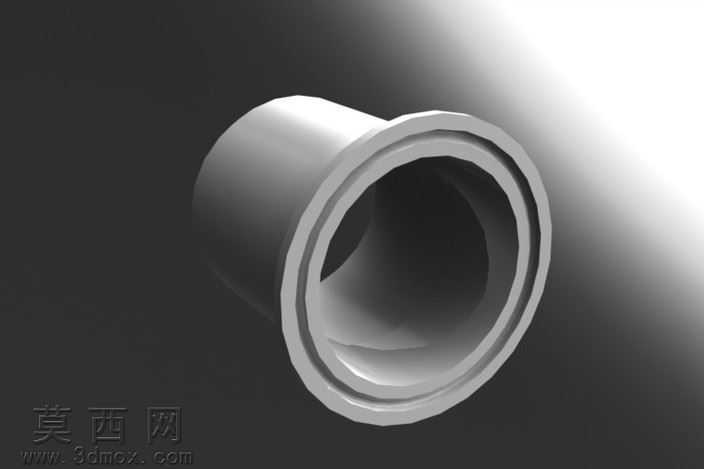

本模型为管路配套用夹管连接插针构件，整体采用三维参数化建模方式完成，建模过程中以同轴度为核心基准，先绘制主体回转截面轮廓，通过回转特征生成插针的基础筒体结构，筒体一端设置外翻式凸缘结构，用于安装时的轴向定位，避免插针整体滑入配套管路内部。在筒体靠近凸缘的内侧位置，精准构建W型密封槽结构，密封槽的截面轮廓经过尺寸校核，槽深、槽宽以及两侧的过渡圆角均按照密封件安装的适配要求设计，能够在配套密封圈装入后形成多道密封接触面，有效提升管路连接后的密封性能，避免流体介质从连接位置渗漏。模型的内外壁面均做了等壁厚处理，保证构件整体的结构强度均匀，避免局部壁厚过薄导致受压变形，同时凸缘与筒体衔接位置做了圆角过渡处理，消除建模过程中的尖锐棱角，既降低实际生产时的应力集中风险，也让构件的装配过程更加顺滑，不会刮伤配套的管路内壁。渲染阶段采用哑光金属材质模拟实际不锈钢构件的表面质感，通过环境光的多角度打光，清晰呈现密封槽的内部轮廓、筒体的壁厚层次以及凸缘的端面结构，方便使用者直观观察构件的装配关系。设计过程中充分考虑了该构件的实际使用场景，作为夹管组件的配套插针，整体尺寸适配2英寸外径的夹管安装需求，各部分尺寸公差预留合理，既保证与夹管的配合紧密度，也不会因为过盈量过大导致装配困难，W型密封槽的设计相比普通单槽密封，能够在管路存在一定振动的工况下依旧保持稳定的密封效果，适配多种流体输送管路的连接需求。模型的结构简洁规整，没有冗余的特征结构，所有特征均具备实际功能指向，既可以作为夹管组件的配套零件用于整体装配设计，也可以单独作为管路连接件的设计参考，为同类型带密封槽的插针类构件设计提供尺寸与结构参考。
