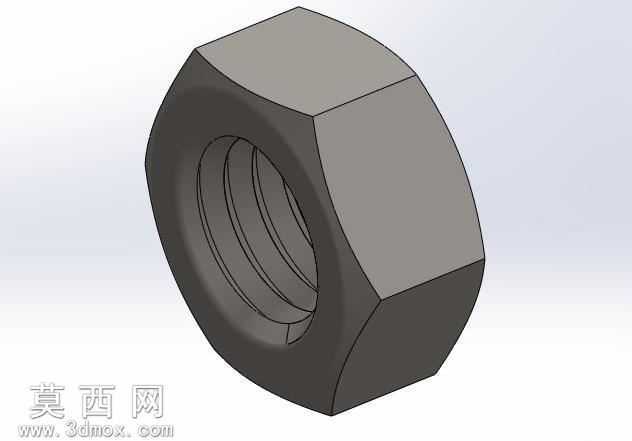

M8规格六角标准螺母三维建模作品

本作品为M8规格六角螺母的三维参数化建模成果，建模过程严格遵循公制紧固件的标准尺寸规范，在三维建模环境中首先完成基准面的创建与定位，以螺母的中心轴线为核心基准，先绘制六角外形的正六边形草图，通过拉伸特征生成螺母的基体结构，保证六面的平行度与相邻面的夹角精度符合标准要求。针对内螺纹结构，采用螺旋线扫描切除的方式完成螺纹牙型的构建，严格匹配M8粗牙螺纹的螺距、牙型角参数，还原真实螺纹的啮合轮廓，避免简化建模带来的结构失真。建模过程中对螺母的棱边做了符合实际生产的微小倒角处理，还原冷镦加工后螺母边角的工艺特征，避免尖锐棱角的非真实结构。材质渲染阶段采用哑光碳钢材质，调整材质的粗糙度、金属度参数，模拟普通发黑处理六角螺母的真实表面质感，通过环境光与定向光源的搭配，清晰呈现六角面的转折关系、内螺纹的螺旋结构细节，渲染输出的效果图可直观展示螺母的整体外形与内部结构特征。设计思路上以还原标准件的真实结构为核心，所有尺寸参数均参考通用紧固件的国家标准设定，未做非标的结构改动，模型的几何特征完整，既可以作为机械装配设计中的标准件调用，也可用于紧固件结构认知、装配演示的教学场景，模型的特征树逻辑清晰，参数可编辑，能够根据需求快速调整规格生成同系列不同尺寸的六角螺母模型，建模过程中规避了非流形几何、重合面等建模错误，保证模型可直接用于装配干涉检查、工程图导出等后续设计环节，内螺纹的牙型细节完整，可清晰展示螺纹的啮合结构，满足机械设计场景下对标准件模型的精度要求。
