带加强筋铰接式安装固定支座结构

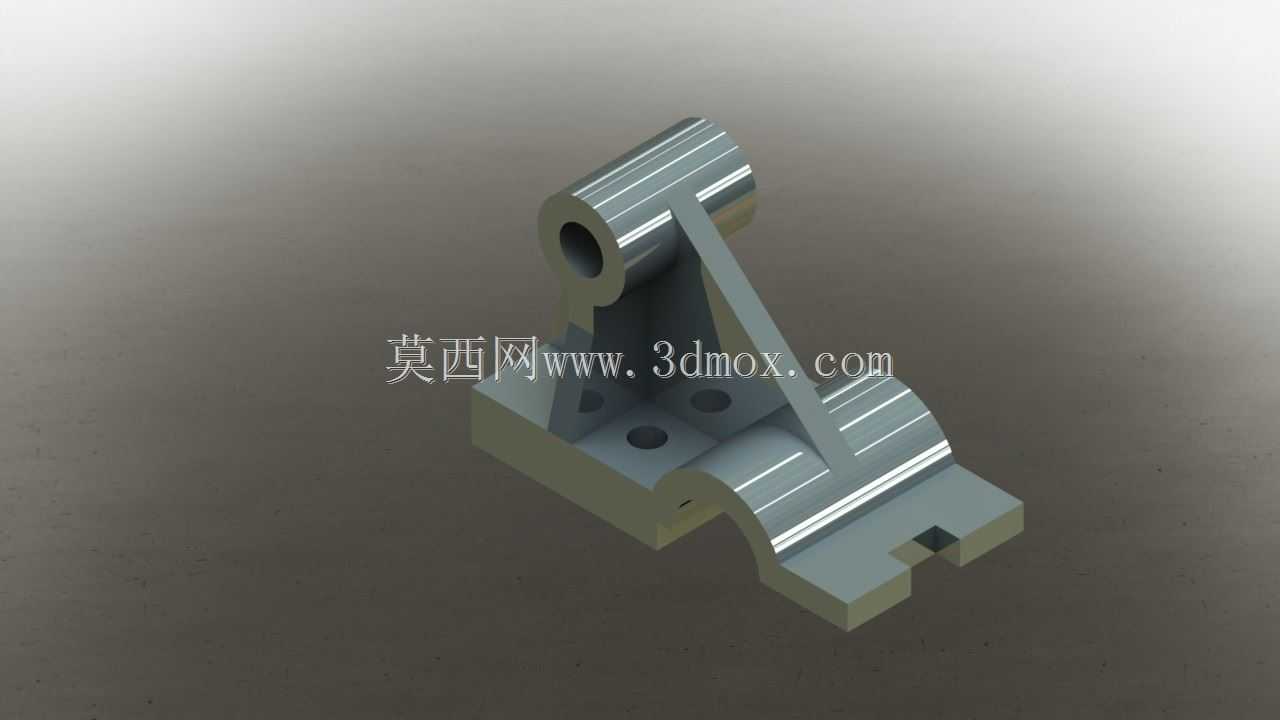

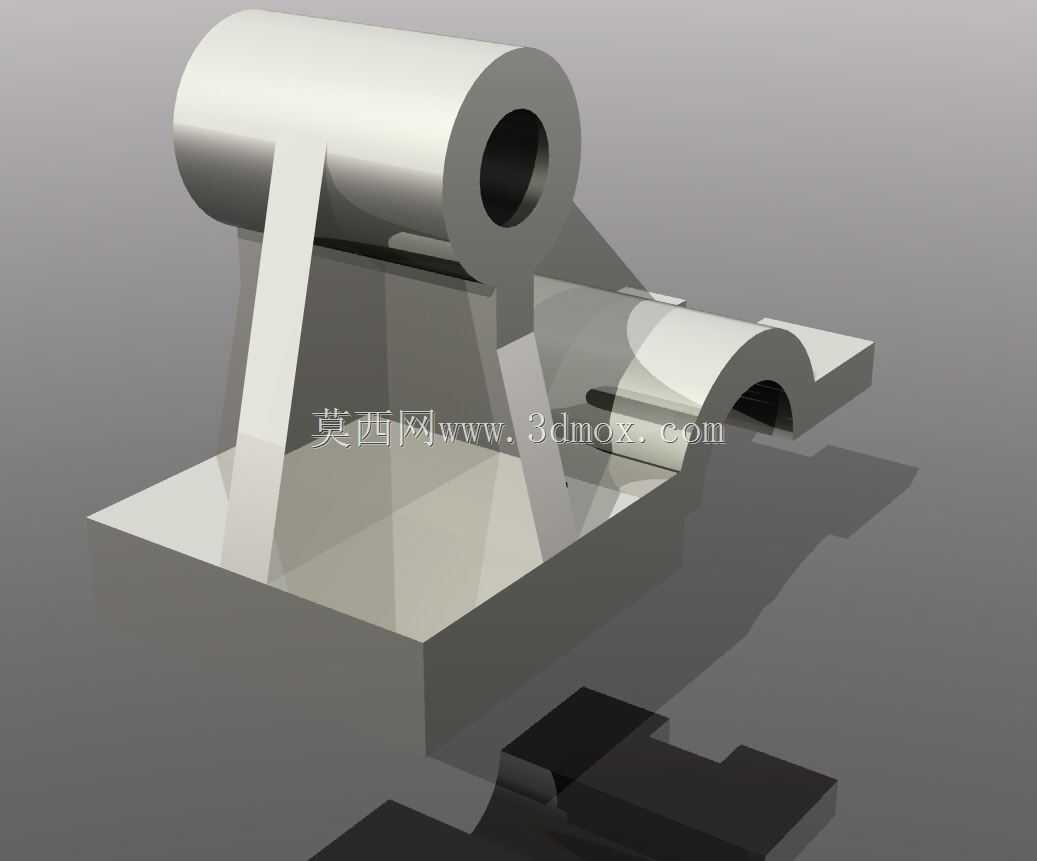

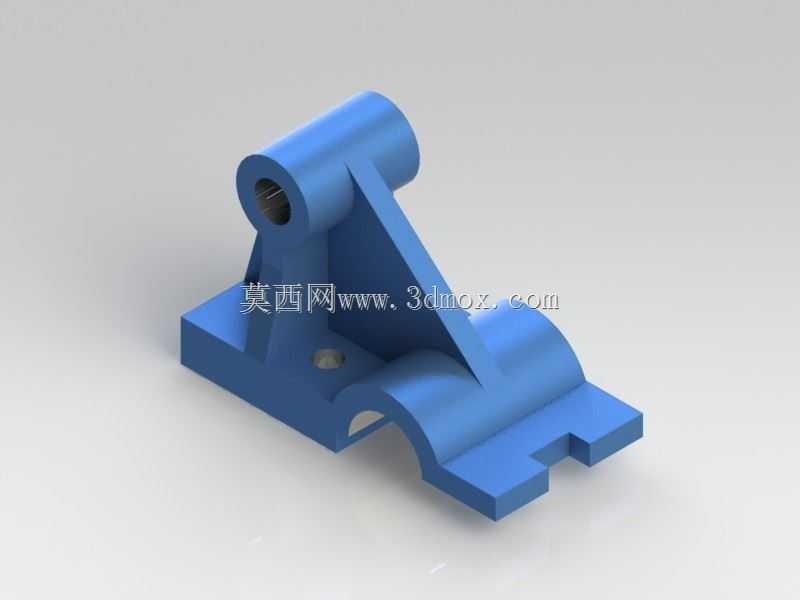

该铰接式固定支座多用于需要实现小幅摆动铰接的传动连接场景，常见于自动化生产线连杆机构、轻工设备摆臂组件、小型工程机械操纵联动结构中，承担相邻部件之间的载荷传递、铰接转动支撑以及安装定位功能，可在承受径向载荷与一定轴向倾覆力矩的同时，保障铰接副的转动灵活性，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，上部的同轴筒状铰接孔用于穿装铰接销轴，孔壁预留了足够的壁厚以满足销轴配合的面压要求，避免长期往复转动下出现孔壁磨损失圆；连接上下结构的三角加强筋采用变厚度过渡设计，筋板与上下基体的连接处做了圆角过渡处理，可有效分散载荷传递路径上的应力集中点，避免冲击载荷下筋板根部出现开裂。下部的安装基座设置了两个沉头安装孔，用于通过螺栓将支座整体固定在设备机架的安装面上，基座底部的弧形缺口与定位凸台，可在安装时与机架上的对应定位面配合，快速完成安装位置的找正，减少装配调试时的调整工作量，同时限制支座工作过程中出现横向窜动。设计过程中优先考量了安装边界的适配性，上部铰接筒的中心高度与下部安装面的间距经过匹配计算，可适配对应规格连杆的摆动行程，不会出现摆动过程中连杆与基座发生运动干涉的问题；铰接孔的内径公差按照间隙配合的要求设置，可保障销轴穿装后转动顺畅无卡滞，同时不会因配合间隙过大导致铰接部位出现晃动。基座的整体轮廓尺寸适配常见的型材安装面宽度，两个安装孔的孔距符合通用的安装孔位规范，可直接替换同规格的常规铰接支座，无需对原有设备的安装面进行二次加工。结构的壁厚分布遵循等强度设计原则，载荷传递路径上的部位适当增加壁厚，非受力区域做了合理的减薄处理，在保障整体结构强度与刚度满足额定载荷要求的前提下，尽可能降低零件的整体重量，减少材料消耗。
