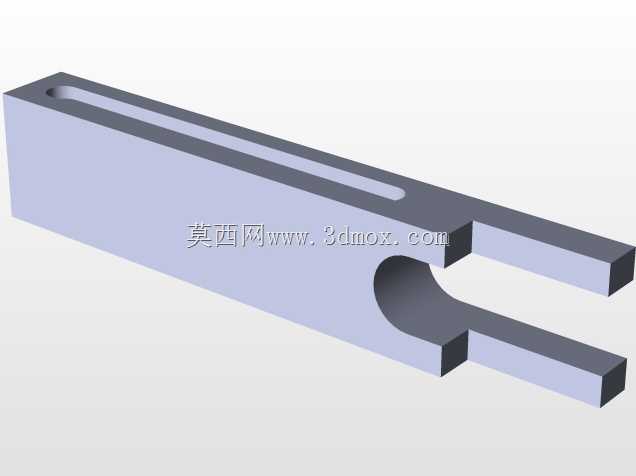

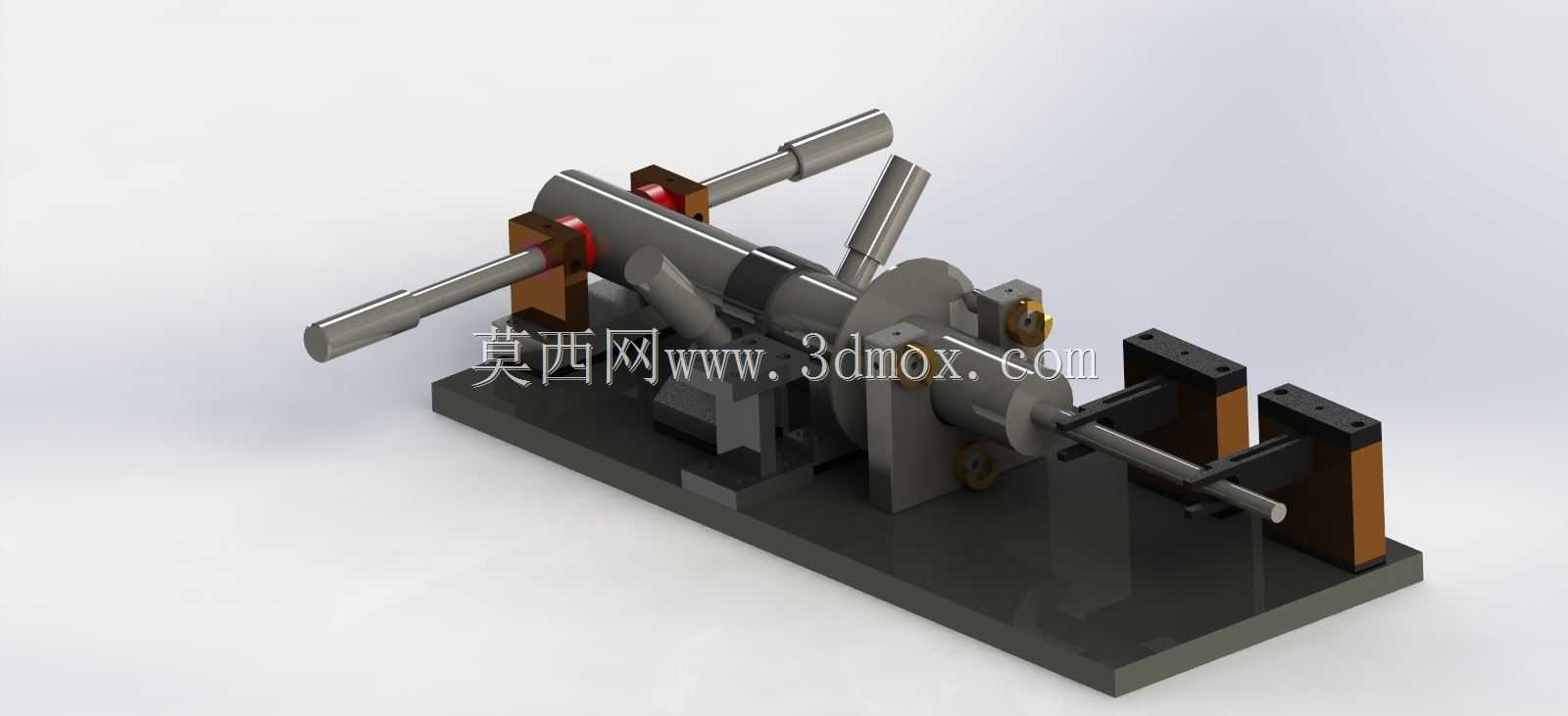

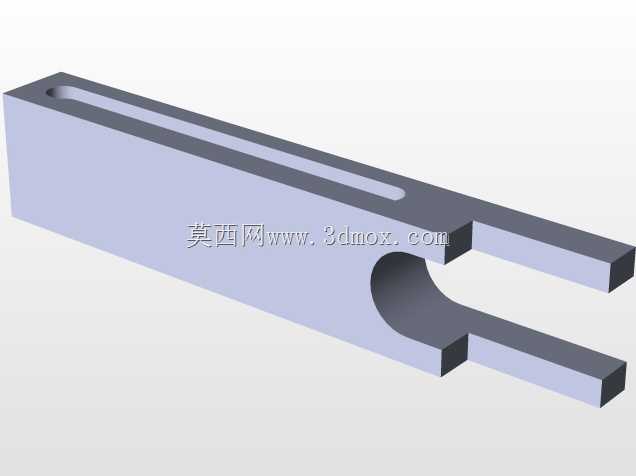

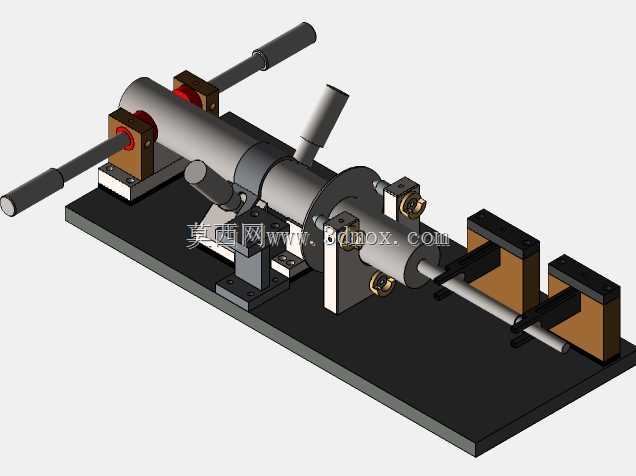

轴类零件多工位杆式检测工装结构

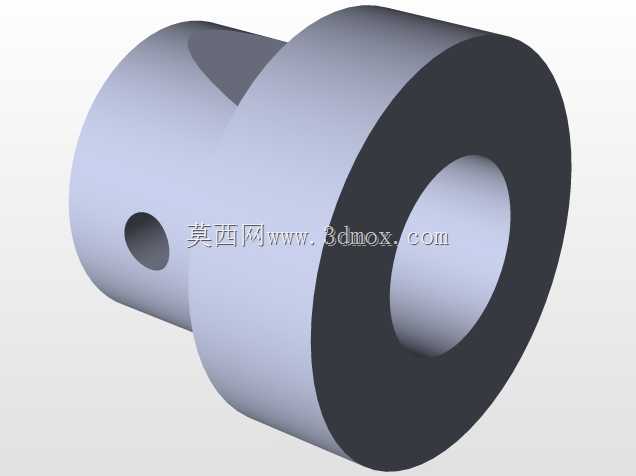

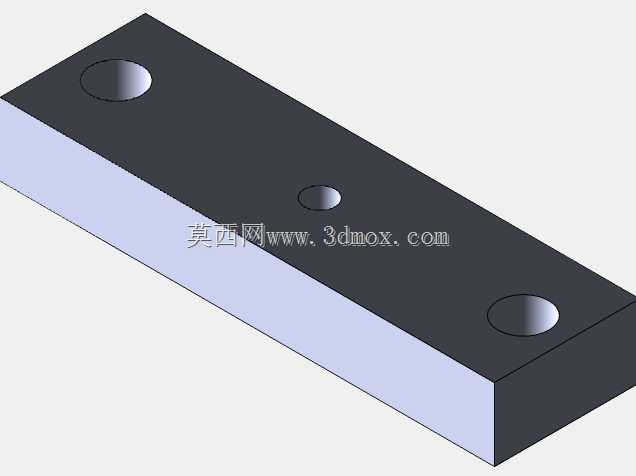

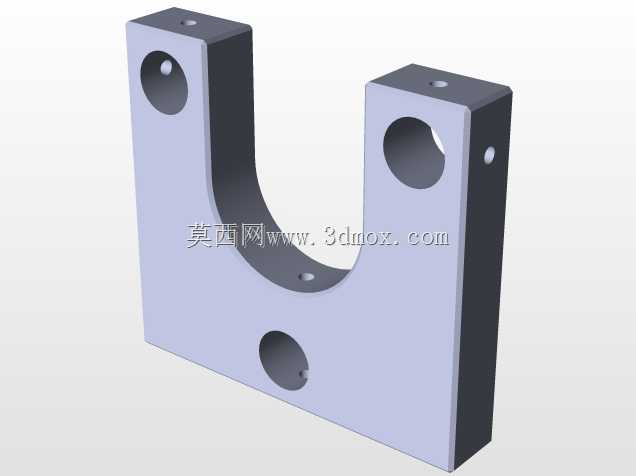

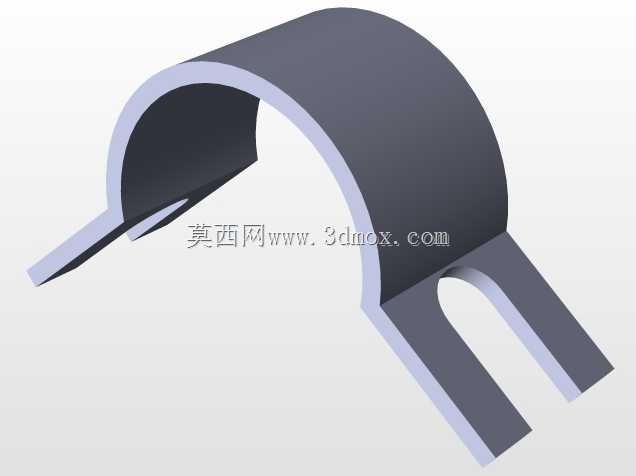

在轴类零件批量加工的产线环节，这类杆式检具主要承担工序间快速尺寸与形位公差校验的作用，区别于三坐标等实验室检测设备，它可以直接布置在机床旁的检验工位，操作工人无需复杂编程培训，装夹后即可快速判定工件是否合格，大幅降低批量加工过程中的不合格品流出风险。整套检具采用底板集成式布局，所有定位、检测、夹紧元件都安装在统一的铸铁基准底板上，底板底面做了磨削加工，安装时可以直接固定在检验工作台面上，不需要额外调整水平基准，安装边界预留了足够的操作空间，工人取放工件时不会与周边工位器具产生干涉。设计过程中优先考虑了定位基准与工件加工基准的统一，针对杆类零件的外圆柱面特征，采用V型块配合轴向定位挡块的定位方案，限制工件六个自由度，避免过定位带来的检测误差，夹紧元件采用快拆式压杆结构，不需要额外工具即可完成工件的装夹与拆卸，单工件检测节拍可以控制在十秒以内，适配中小批量轴类零件的全检需求。检具上的多个检测触杆分别对应工件不同轴段的径向尺寸、同轴度以及台阶面的轴向位置公差，每个触杆都设置了对应的通止判定基准，工人只需要观察触杆的到位状态即可快速判定工件是否合格，不需要读取复杂的刻度数值，降低了对检验人员的技能要求。考虑到长期使用的磨损问题，所有与工件接触的定位块、检测触杆端头都采用了硬质合金镶件结构，磨损后可以单独更换，不需要整体报废检具，大幅降低了后期的维护成本。整套结构没有采用复杂的传动或电子元件，纯机械结构的可靠性更强，在车间多油污、多切削液的使用环境下也能稳定工作，不会因为环境污染物出现检测失效的问题。在布局设计上，夹紧操作端都布置在检具的同一侧，工人站在固定工位即可完成全部装夹、检测、拆卸操作，不需要来回移动位置，符合人机工程学的操作要求，长时间重复作业也不容易产生疲劳。检具的各元件安装位置都做了定位销孔设计，后期维护更换元件后不需要重新校准整个检具的基准，只需要按照定位销复位即可保证检测精度，减少了检具定期校准的工作量。针对不同长度规格的同系列杆类零件，这套检具的轴向定位挡块预留了调整行程，可以在一定范围内适配不同尺寸的工件检测需求，不需要针对单一零件单独制作全套检具，提升了检具的通用适配能力，降低了生产环节的检具投入成本。
