带Teilkopf结构的垂直钻孔法兰夹具

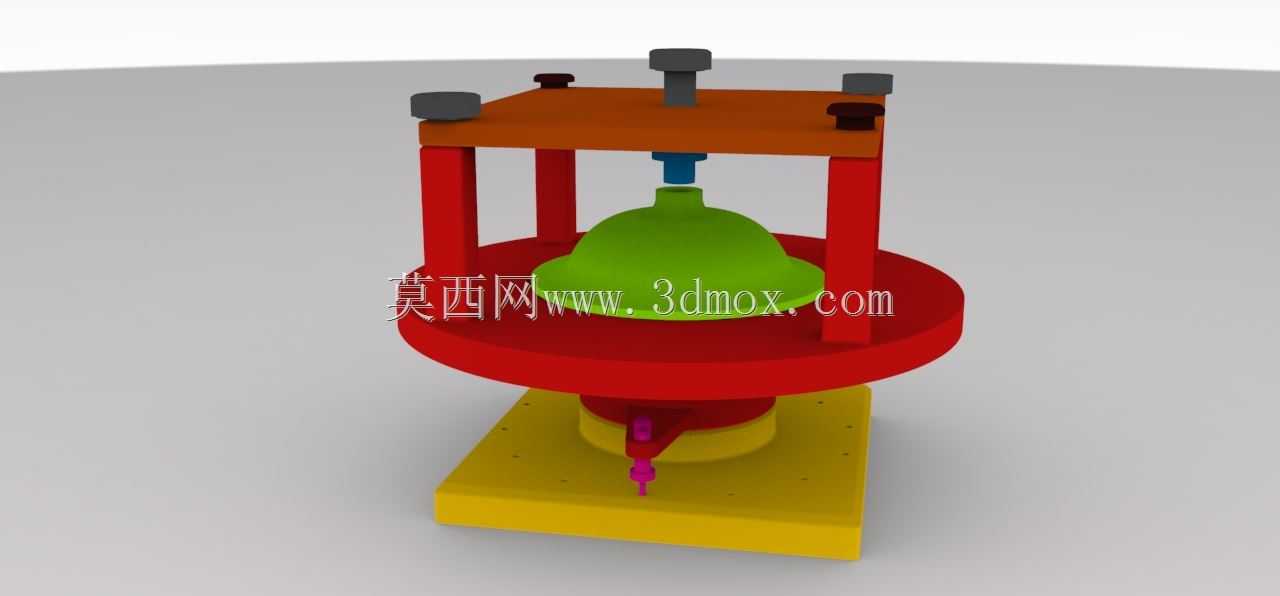

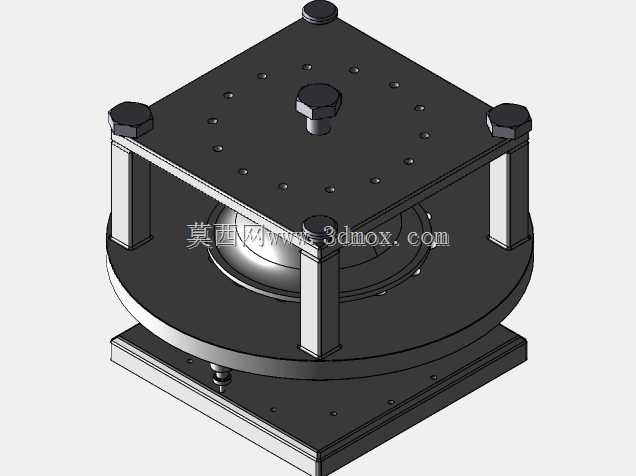

在法兰类零件的钻削加工场景中，这类带Teilkopf结构的钻孔夹具主要适配普通立式钻床的垂直钻孔工序，解决法兰类盘状零件钻孔时的定位装夹效率问题，尤其适配小批量多工位法兰孔加工的生产场景。夹具底部的黄色基座为安装定位基准，设计时特意将基座底面做磨平处理，可直接夹持在立式钻床的平口钳或者工作台台面上，基座上预留的安装孔位可配合T型螺栓完成与钻床工作台的锁紧，避免钻孔过程中夹具出现位移偏移，基座的整体尺寸控制在常规钻床工作台的装夹边界内，无需额外改造工作台即可适配多数中小型立式钻床的安装空间。红色的Teilkopf回转承载盘是夹具的核心功能部件，安装在黄色基座上方，通过中心的回转支承结构实现水平方向的角度转动，配合定位销结构可完成不同角度法兰孔的分度转位，无需重复松夹工件即可完成整圈法兰孔的钻削加工，大幅减少重复装夹的辅助时间。承载盘上方通过四根红色立柱连接橙色的钻模板，钻模板上根据待加工法兰的孔位分布设置了对应的钻套安装位，钻套可引导钻头垂直进给，避免钻孔时出现偏斜，保证法兰孔的位置度与垂直度符合加工要求。装夹工件时，先将待加工的绿色法兰类工件放置在红色回转盘的定位面上，蓝色的螺栓定位器从钻模板中心孔穿入，穿过工件中心孔后与回转盘上的定位螺纹孔锁紧，将工件牢牢压合在回转承载面上，锁紧过程中定位器的台阶面会贴合工件上端面，保证工件装夹后无翘曲松动，钻削过程中不会因切削力产生窜动。针对钻孔后产生的孔口毛刺，设计时在绿色工件对应的下方位置预留了排屑与去毛刺操作空间，钻孔完成后可直接在夹具上完成孔口毛刺的去除作业，无需拆卸工件转运至下道工序。整套夹具的各零部件均采用模块化设计，不同规格的法兰加工仅需更换对应钻套与定位芯轴即可快速适配，转产调整时间短，回转结构的阻尼经过调校，转位时手感顺畅无卡滞，定位销插入后可消除回转间隙，保证每个工位的钻孔位置精度一致，相比传统的划线钻孔装夹方式，装夹效率提升明显，孔位精度的一致性也更有保障，适合中小型机加工车间的法兰类零件批量钻削工序使用。
