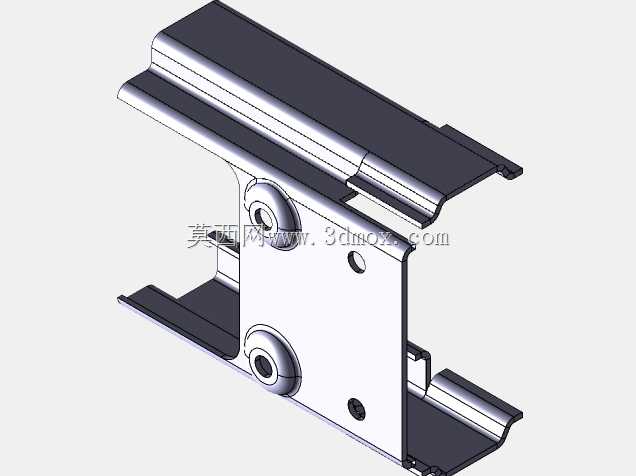

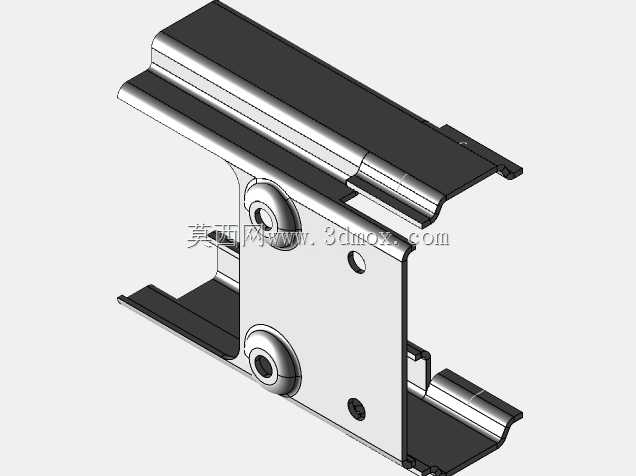

带压铆凸台的折弯成型钣金安装支架

这类带压铆凸台的折弯成型钣金支架，多应用在工业设备内部的电气元件安装、小型功能模组固定场景，也常见于自动化产线的辅助构件安装位，用来承担小负载部件的承载与定位作用，替代传统的焊接支架，减少现场焊接的工序与热变形风险。从结构设计来看，主体采用多次折弯成型的钣金基体，两侧的翻边结构既提升了整体构件的抗扭刚度，避免薄钣金在受力后出现翘曲变形，也为相邻构件的搭接预留了贴合面；基体上的两个压铆凸台是核心的连接定位结构，凸台内预置内螺纹，不需要后续在钣金本体上攻丝，解决了薄板材攻丝牙数不足、连接强度不够的问题，压铆工艺在成型时不会破坏板材表面的防护层，适合有防锈要求的设备内部使用场景。设计过程中，首先要确认安装边界：支架的整体安装孔位需要匹配被固定件的安装孔距，两个压铆凸台的同轴度、凸台突出基体的高度要严格控制，既要保证螺栓拧入后有足够的啮合长度，也要避免凸台过高干涉被固定件的安装平面；基体上的两个光孔分别对应设备机架上的定位销与固定螺栓，其中小孔为定位孔，装配时先穿入定位销完成支架的位置校准，再穿入固定螺栓完成锁紧，减少装配时的调整工作量。两侧的滑槽式翻边结构，是为了适配安装位的可调需求，允许支架在一定范围内沿滑槽方向调整位置，补偿机架加工时的尺寸误差，也方便后期维护时调整部件的安装位置。板材厚度的选择上，这类支架通常选用1.5-2mm厚度的冷轧钢板，兼顾刚度与钣金折弯的工艺性，折弯处的内圆角半径匹配板材厚度，避免折弯时出现开裂问题；所有的板材边缘都做了去毛刺处理，防止装配时划伤操作人员或者破坏相邻部件的线缆绝缘层。在实际选型使用时，需要确认支架的承载能力，这类结构适合承载重量在5kg以内的小型部件，不适合作为大负载的承重构件；安装时要保证压铆凸台的贴合面与被固定件完全贴合，避免螺栓锁紧时出现应力集中，导致钣金基体变形。
