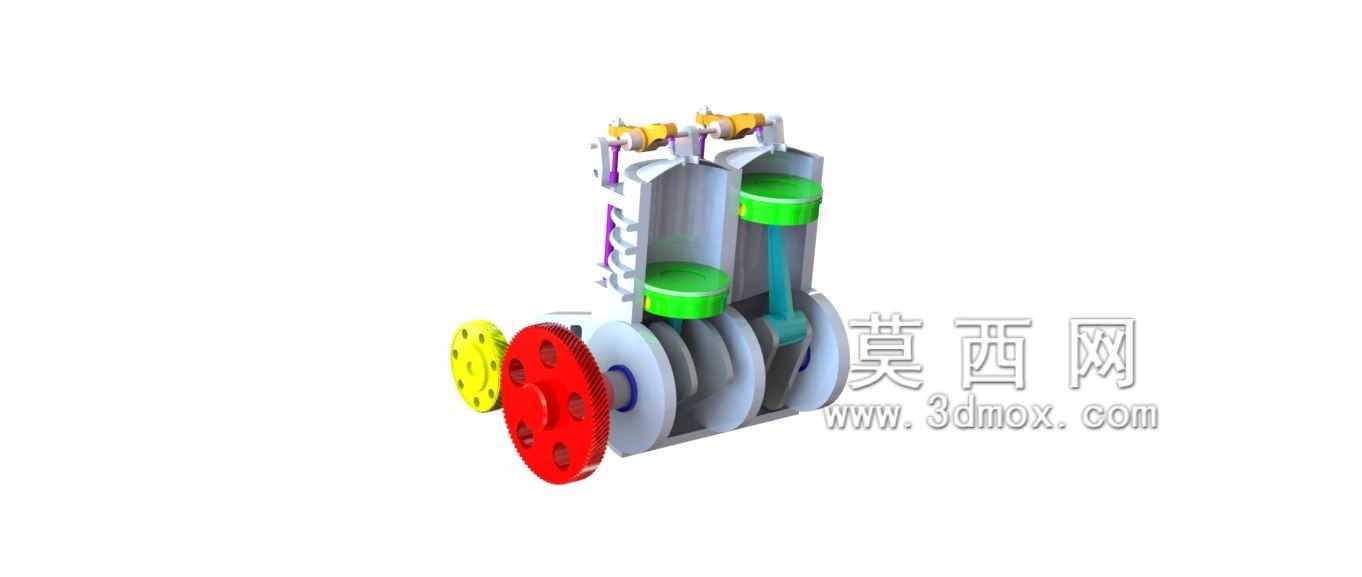

这套直列双缸动力结构的三维建模,完全还原了往复式内燃动力核心的运动传递逻辑,在小型通用动力、便携作业设备、轻型代步载具的动力单元选型阶段,这类结构是工程人员经常接触的参考对象。很多刚接触动力结构设计的从业者,容易把注意力只放在气缸、活塞这些直观的做功部件上,实际整套结构的安装边界、运动干涉校验、载荷传递路径的合理性,才是建模阶段需要反复核对的核心。
从实际应用场景来看,这类双缸结构相比单缸动力,动力输出的平顺性有明显提升,两个气缸交替做功可以抵消大部分单缸结构固有的往复惯性力振动,不需要额外加装体积过大的平衡轴结构,就能满足小型发电机组、园林作业机械、轻型摩托类载具的动力平顺性要求,同时整机的横向尺寸控制得比较紧凑,不会像多缸大排量动力那样占用过多安装空间,对安装位局促的小型设备来说适配性更强。
建模过程中首先要明确的是各部件的功能匹配逻辑:活塞在气缸内做上下往复运动,通过活塞销与连杆连接,连杆将直线往复运动转化为曲轴的旋转运动,曲轴输出端的带轮结构负责将动力传递给外接负载,两个气缸的曲柄销呈180度相位差布置,保证一个气缸处于做功行程时,另一个气缸处于进排气或者压缩行程,让动力输出的扭矩波动控制在合理区间。很多新手建模时容易忽略连杆小头与活塞销的配合间隙、连杆大头与曲柄销的润滑空间预留,实际生产中这些位置的配合精度直接影响整机的使用寿命,间隙过小会导致运动卡滞、润滑不足引发的烧蚀,间隙过大则会产生明显的敲击异响,加速部件磨损。
外形尺寸与安装边界的设定上,这类双缸结构的缸体采用直列并排布置,整机宽度只比单缸结构增加一个气缸的直径尺寸,高度方向与同排量单缸结构基本持平,曲轴两端的轴承安装位需要预留足够的支撑跨度,避免曲轴高速旋转时出现挠曲变形;输出端带轮的径向尺寸要结合传动比要求设定,同时要预留传动带的安装与张紧空间,不能让带轮旋转时与缸体、安装支架产生运动干涉。气缸体的散热鳍片结构建模时要注意鳍片的间距与厚度,既要保证足够的散热面积,也要避免鳍片过密导致杂物堆积影响散热效果,风冷结构的小型动力对散热通道的流畅性要求很高,建模时要确认两个气缸的散热区域都能被冷却气流覆盖,不会出现局部过热的问题。
设计思路上,这套结构没有采用复杂的附属部件,核心是把动力转换的核心逻辑完整呈现,每个运动部件的连接关系都按照实际装配约束设定,做运动仿真时可以直观看到活塞往复、连杆摆动、曲轴旋转、带轮传动的完整运动过程,能帮助设计人员快速校验各部件的运动行程是否合理,比如活塞到达上止点时与气缸盖的余隙高度是否符合设计要求,连杆摆动到最大角度时会不会与气缸内壁产生刮碰,曲轴旋转时平衡块的位置会不会与曲轴箱内壁产生干涉。很多教学场景中也会用这类结构作为曲柄连杆机构的演示案例,相比复杂的多缸整机结构,双缸结构的部件数量适中,运动逻辑清晰,能让学习者快速理解往复式动力的核心工作原理,也方便在此基础上做改型设计,比如调整缸径、行程来改变排量,调整输出带轮的尺寸来改变传动比,适配不同的负载需求。
实际选型参考时,还要结合安装位的固定孔位设定,缸体与安装支架的连接位置要避开运动部件的活动范围,固定螺栓的长度要控制在合理范围,不能伸入曲轴箱内部干涉运动部件运转;进气、排气接口的位置要预留管路连接的操作空间,方便后期装配进排气管路与消音结构,这些细节在建模阶段就需要提前考虑,否则等到实际生产装配时再调整结构,会浪费大量的改型时间。
