汽车前保险杠曲面结构设计方案

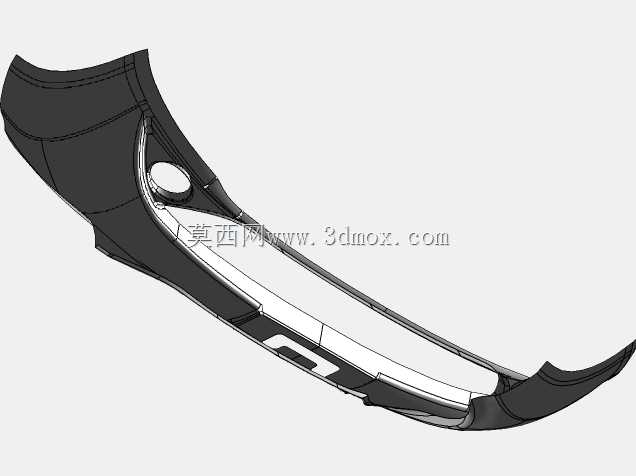

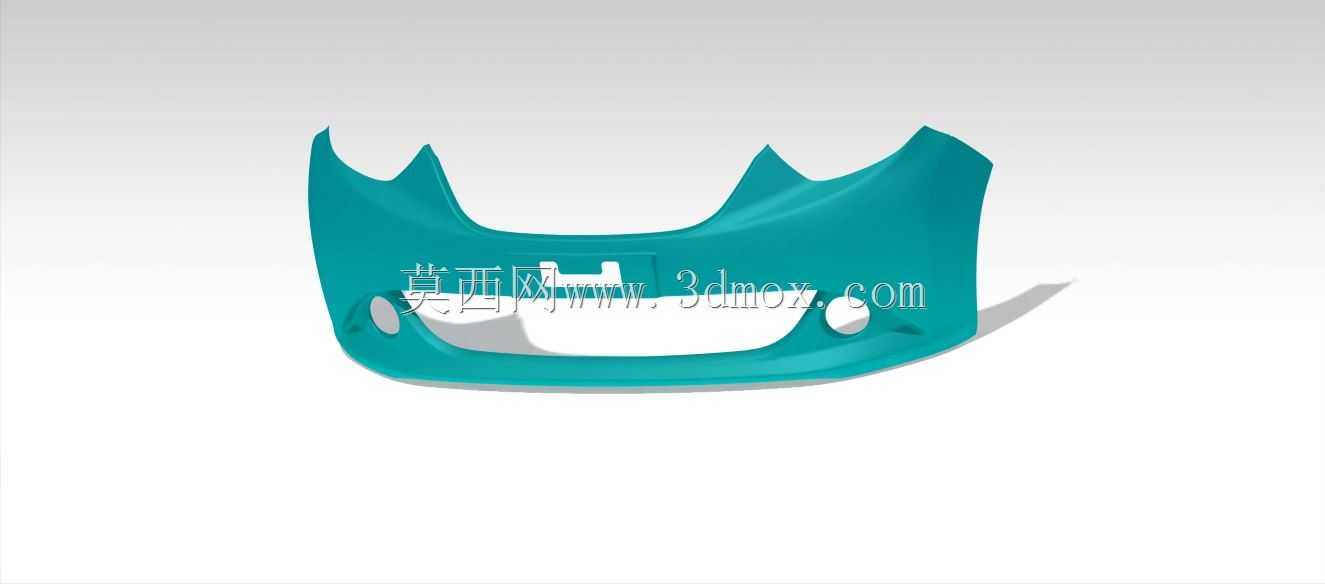

在整车外饰开发流程中，保险杠作为覆盖车头核心区域的外饰部件，需要同时兼顾行人碰撞保护、空气导流、外观造型匹配以及周边部件安装适配的多重需求，本次设计基于给定的A级曲面输入完成B级曲面的构建，全程围绕量产落地的工程要求推进。从实际装车场景来看，该部件安装于车头最前端，上沿衔接引擎盖前缘，两侧匹配前翼子板安装端面，下部预留雾灯安装位与中部进气格栅的卡接边界，曲面过渡需要严格控制与周边覆盖件的间隙面差，常规量产车型的该类部件安装边界公差需控制在±0.5mm以内，避免装车后出现缝隙不均、装配错位的问题。设计过程中首先梳理A级曲面的造型特征线，确认主型面的曲率连续性，在不破坏外观造型光影效果的前提下，对曲面背面的安装结构区域做加厚处理，塑料件的主体壁厚控制在2.8-3.2mm区间，避免壁厚差异过大导致注塑成型时出现缩痕、翘曲等缺陷。针对行人保护的硬性要求，保险杠中部对应行人腿部碰撞的区域做了曲面弱化设计，在保证整体刚性满足低速碰撞要求的同时，预留足够的溃缩变形空间，低速碰撞时可通过自身变形吸收冲击能量，降低对行人腿部的伤害，同时减少碰撞后车身内部结构的损坏概率。曲面构建阶段重点处理了雾灯安装位的局部特征，安装孔周边做了环形加强筋布局，筋位厚度控制在主体壁厚的0.7倍左右，既保证安装点的结构强度，也避免注塑过程中出现表面缩印。两侧与翼子板衔接的区域做了翻边结构设计，翻边宽度控制在12-15mm，预留卡扣安装座的布置空间，卡扣座的间距控制在80-100mm，保证装配后边缘贴合紧密，车辆行驶过程中不会出现异响、松动的问题。下部进气区域的曲面边缘做了圆角过渡处理，圆角半径不小于2mm，避免应力集中导致的部件开裂，同时优化气流通过的路径，减少车头部位的乱流，降低整车高速行驶时的风阻系数。表面处理层面，外表面曲面的曲率连续达到G2级别，满足后续喷漆、皮纹处理的外观要求，不会出现光影扭曲、表面橘皮等外观缺陷。整个曲面构建过程中反复核对安装边界的尺寸链，确认与前防撞梁、吸能盒、雾灯总成、进气格栅等周边部件的装配间隙，避免出现运动干涉，保证部件装车后可顺利完成装配，同时满足后期维修拆卸的便捷性要求。
